Se detaljer Den valgte proces skal være baseret på egenskaberne ved mediet, målebetingelserne, installationskravene og nøjagtighedskravene. Det skal omfattende matche parametre såsom membranmateriale, strukturel form og rækkevidde for at sikre, at instrumentet er velegnet til stedet og kan garantere måleenøjagtigheden.
I. Definer de målte mediums egenskaber
· Korrosionsbestandighed: Vælg membranmaterialet baseret på surhedsgraden og alkaliniteten samt de oxiderende og reduktion af mediets egenskaber:
Almindelig svag syre/alkali: 304/316 Rustfrit stålmembran
Meget ætsende (såsom koncentreret svovlsyre, Aqua Regia): Hastelloy (C-276), monellegering eller polytetrafluoroethylen (PTFE) membran
Mad/farmaceutisk industri: Skal overholde FDA -standarderne på 316L rustfrit stål sanitære membraner (såsom silikonegummi).
· Viskositet/partikelindhold: For høj viskositet eller partikelholdige medier (såsom mudder, maling) skal du vælge en flad eller konveks membranstruktur, der er resistent over for tilstopning for at forhindre membranslitage.
· Toksicitet/brandfare: For giftige eller brandfarlige/eksplosive medier kræves en tætningsflangeforbindelsesmembran med fremragende tætningsydelse for at forhindre lækage.
Ii. Bestem målebetingelserne og parametre
· Trykområde:
Standard måleområdet er indstillet til 1,3 til 1,5 gange den øvre grænse (for eksempel hvis det maksimale tryk er 1 MPa, skal du vælge et interval på 1,6 MPa).
For pulserende trykscenarier (f.eks. Ved pumpens stikkontakt) skal et interval, der er mindst det dobbelte af det maksimale tryk, vælges for at forhindre, at membranen bliver beskadiget på grund af træthed.
· Temperaturområdet
Når mediumtemperaturen er for høj (f.eks.> 200 ℃), er det nødvendigt at vælge et højtemperaturresistent membranmateriale (såsom Hastelloy-legering) eller installere et kondensatorrør.
I ekstremt lave temperaturmiljøer (f.eks. Under -40 ℃) er det nødvendigt at bekræfte membranmaterialets lavtemperaturresistens (såsom fluorgummi).
· Miljøforhold: For scenarier med hyppige vibrationer (såsom kompressorer) er det nødvendigt at vælge en membranmåler med en dæmpningsstruktur for at forhindre markøren i at ryste og påvirke læsningen.
III. Strukturel form og installationskompatibilitet
| Strukturel type | Karakteristisk | ||||||
| Flad membrantype | Flad membran, enkel onstruktion | ||||||
| Konveks membrantype (bølget membran) | Membranen bulge forbedrer trykmodstand | ||||||
| Gevind type | Direkte trådforbindelse, let installation | ||||||

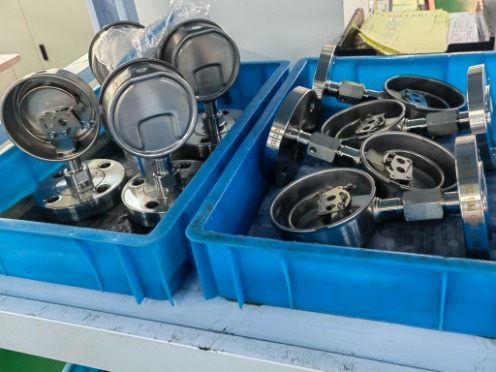

| Flangetype | God tætningspræstation, velegnet til højtryk/sure miljøer | ||||||
| Hygiejnisk (hurtig installationstype) | Anuleret forbindelse, let at rengøre uden døde hjørner | ||||||
Iv. Matchende installations- og interface -krav
· Interfacespecifikationer: Almindelige grænseflader inkluderer M20*1,5, G1/2, NPT1/4 osv. De skal være i overensstemmelse med grænsefladen på rørledningen eller udstyret.
· Installationsmetode: lodret installation (med skiven vendt opad) eller vandret installation. For flangetype er det nødvendigt at sikre, at afstanden af de gevindboltehuller overholder rørledningsstandarder (såsom DN50, PN16).
V. Nøjagtighed og beskyttelsesniveau
· Nøjagtighedsklasse: De almindeligt anvendte nøjagtighedsniveauer er 1,0 klasse og 1,6 klasse (fejl ± 1% til ± 1,6%). For præcise målinger (f.eks. I laboratorier) kan 0,5 klasse vælges.
· Beskyttelsesniveau: For udendørs eller fugtige miljøer skal du vælge et niveau på IP65 eller derover for at forhindre vand i at komme ind og påvirke interne komponenter.
Udvælgelsesovervejelser
Kompatibilitet af mediet med membranmaterialet
· F.eks. Er polytetrafluoroethylen (PTFE) membraner resistente over for stærke syrer og stærke baser, men de er ikke egnede til høje temperatur smeltede metaller; Hastelloy C-276 er velegnet til medier, der indeholder fluorioner, men det er relativt dyrt.
Krav til temperaturkompensation
· Når temperaturen på mediet adskiller sig markant fra omgivelsestemperaturen (for eksempel> 50 ℃), skal påvirkningen af temperaturen på membranens elasticitet overvejes. I sådanne tilfælde kan en membranmåler med temperaturkompensation vælges.
Omkostninger og værdi af værdi for pengene
· Særlige materialer (såsom titaniumlegering) til membranforseglinger har høje omkostninger. Det er nødvendigt at vælge dem baseret på de specifikke arbejdsvilkår og krav for at undgå over-størrelse, hvilket kan føre til affald.
Reference til udvælgelsessager
Scene
· En kemisk virksomhed skal måle trykket på en 30% koncentrationshydrochlorsyre -rørledning (med en temperatur på 80 ℃ og et tryk i området fra 0 til 0,8 MPa).
Udvælgelsesforslag
Membranmateriale: Hastelloy C-276 (resistent over for saltsyre-korrosion).
Strukturel form: Flangetype (DN25, PN10) - forhindrer lækage.
Område: 1,0 MPa (0,8 MPa * 1,25 gange).
Nøjagtighed: 1,6 klasse, beskyttelsesniveau: IP65.
Oversigt:
Udvælgelsen af membran Trykmålere Bør være baseret på princippet "Medium - driftsbetingelser - installation". Gennem præcis matchning af materialer, strukturer og måleområder kan der opnås en balance mellem målingens pålidelighed og økonomi. Især inden for industrier såsom kemiteknik, fødevareforarbejdning og olie er korrekt udvælgelse afgørende for at sikre produktionssikkerhed og datagøjagtighed.
