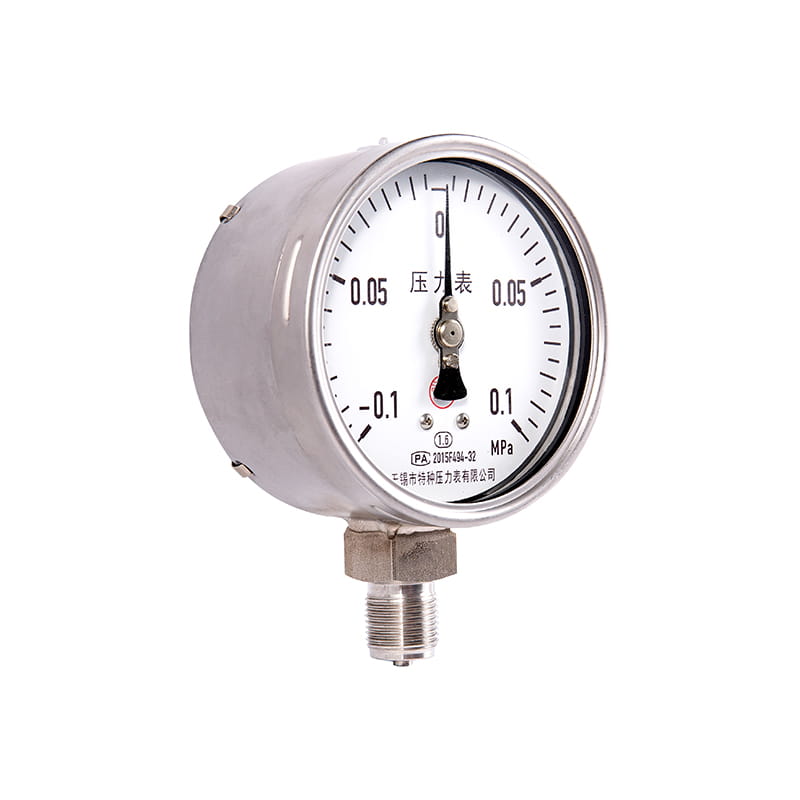

◆ Model: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150

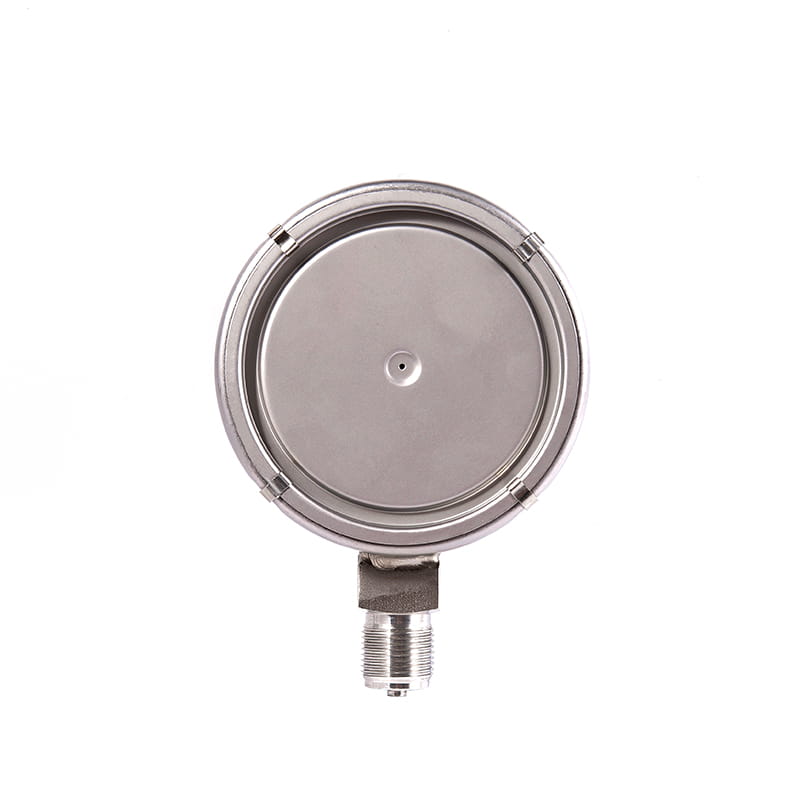

◆ Brug: Denne serie af målere er alle lavet af rustfrit stål, med intern sikkerhedspartition og trykaflastningshuller øverst for at frigive overdreven tryk inde i sagen på grund af brud forårsaget af overbelastning eller træthed af elastiske elementer, for at beskytte sikkerheden for operatører og udstyr og faciliteter, og der er en væskefyldt stopper og en indre kompenserende diaphragm på toppen af måleren, der kan udfyldes med flydende på stedet. Væskefyldte sikkerhedsmålere er vibrationsbestandige, hvilket forhindrer skade på indersiden af måleren på grund af vibrationer og smøre de interne komponenter for at minimere slid og korrosion.
Disse målere er vidt brugt til boring, raffinering, kemisk, mad, farmaceutisk, marine, offshore olieplatforme og andre industrier.
| Modelnummer | YQ60 | YQ100 | YQ150 | |
| Nominel diameter | Φ 60 | Φ 100 | Φ 150 | |
| Installationsformular | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Stiktråd | M14 × 1.5 | M20 × 1.5 | ||
| Nøjagtighedsklasse | 2.5 | 1.6 | ||
| Måleområde （ MPA ） | Ledig: -0.1 ～ 0 Trykvakuum ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Miljøforhold | Temp ： -40 ℃～ 70 ℃ | |||
| vibrationsvurdering | V · H · 3 | |||
| Borden rørmateriale | Ocr18ni12mo2ti ； SUS316 ； SUS316L | |||
| Sag og forbindelsesmateriale | 1cr18ni9ti ； SUS304 | |||
| Beskyttelsesklasse | IP65 | |||
| Implementeringsstandarder | GB/T1226 | |||
| BEMÆRK: 1. Fælles tråde kan tilpasses i henhold til brugerkrav. | ||||
◆ Eksterne dimensioner:

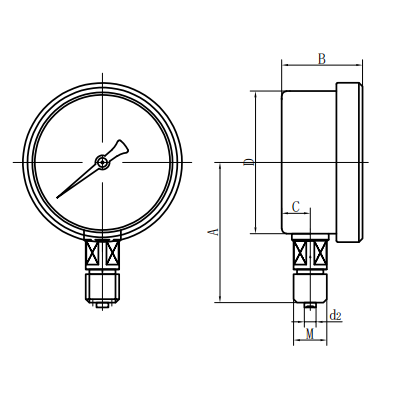

| Radial direkte type (ⅰ) | Axial excentrisk direkte type (ⅱ) |

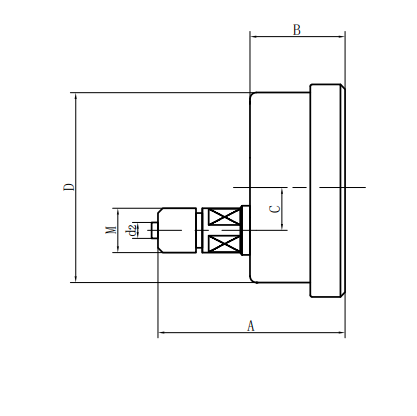

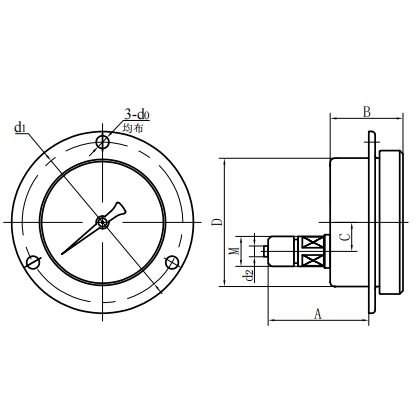

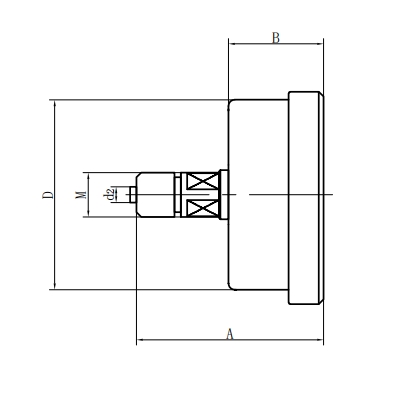

| Axial koncentrisk direkte type (III) | Axial excentrisk indsættelsestype (IV) |

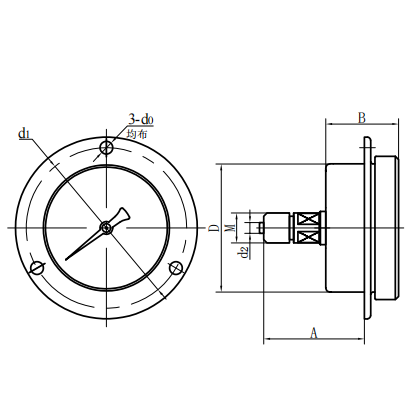

| Axial koncentrisk indsættelsestype (V) | Radial konveks type (VI) |
| Modelnummer | Samlede dimensioner （ mm ） | |||||||
| EN | B | C | D | D0 | D1 | D2 | M | |
| Yq60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yq60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yq60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yq100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yq100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yq100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
