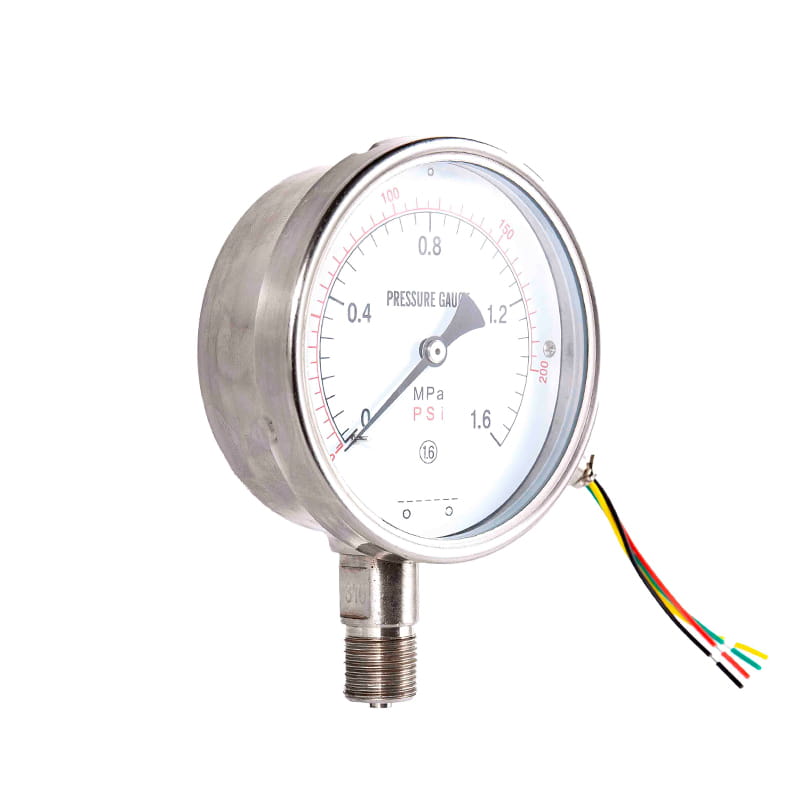

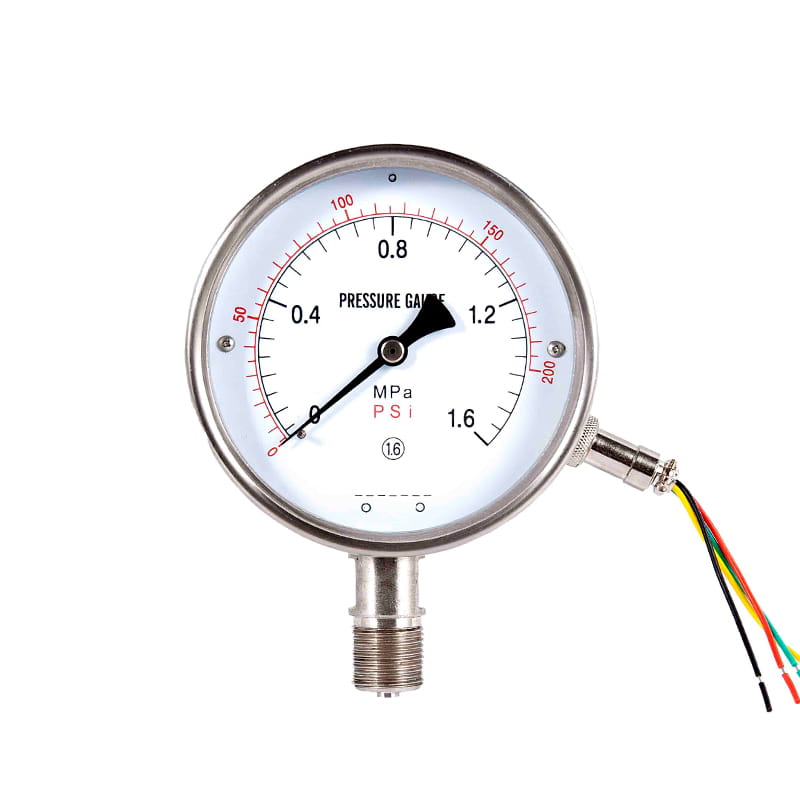

YTZ Series modstand fjerntrykmålere

◆ Model: YTZ100, YTZ-150

◆ Anvendelse: Denne type instrument er velegnet til at måle trykket af væsker, gasser eller dampe uden eksplosionsfare, ingen krystallisation, ingen størkning og ingen ætsende virkning på kobber- og kobberlegeringer.

Lavet af rustfrit stål kan det bruges til at måle trykket af væsker, gasser eller dampe, der er svagt ætsende, men ikke eksplosive, krystalliserede eller størkner.

Det kan ikke kun indikere trykværdien på stedet, men også transmittere den målte trykværdi til det sekundære instrument ved fjernmålingspunktet i form af elektrisk værdi gennem det synkrone potentiometer, der er indstillet inde i instrumentet, for at realisere centraliseret detektion og fjernbetjening.
◆ Hvis det er nødvendigt at fremstille en stødfast type trykmåler, kan det fyldes med glycerin eller silikoneolie.

Få et tilbud

◆ Tekniske parametre:

Model		YTZ100		YTZ150
Nominel diameter		F 100		F 150
stille Feign type stil	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Montering af tråde		M20 × 1.5
Nøjagtighedsklasse		1.6
Måleområde （ MPA ）		ægte plads: -0.1 ~ 0 Trykvakuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold		Temperatur: -25 ° C ~ 55 ° C; Relativ fugtighed: 5 Beholdende~ 85 %
Elektriske parametre		★ Driftsspænding: Mellem terminaler ① og ② ≤6v DC ★ Start modstogsværdi: 3 ～ 20Ω ★ FLOD MODUSION Værdi: 310 ～ 370Ω eller 340 ～ 400Ω (Måling af startmodstandsværdien og den fulde modstandsværdi er 1 and 2 terminaler)
Ledninger		1	2		3
		Modstandsstart	Modstand slutter		Børste ender
Vibrationsmodstandsklassificering		V · H · 3
Ingressbeskyttelse		IP54
Håndhæve standarden		JB/T 10203
Bemærk: Den fælles tråd kan laves til rørtråd eller konisk rørtråd i henhold til brugerkrav (se Selection Guide).

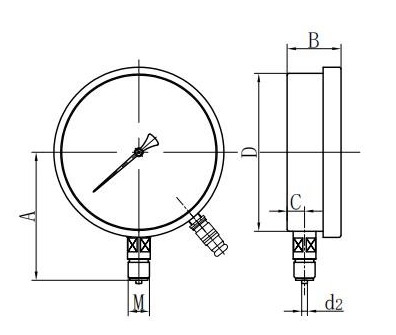

Radial direkte (I.)

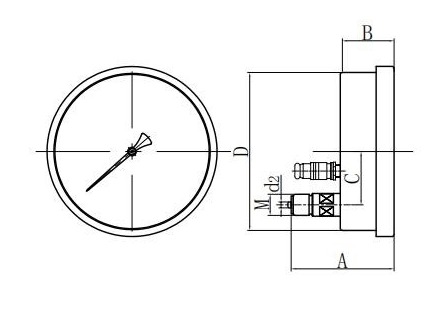

Aksial Excentrisk direkte (ii.)

Axial excentrisk flush -montering (IV.)

Radial Convex Mount (VI.)

Model	Dimensioner ( mm )
Model	EN	B	C	T	D0	D1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
