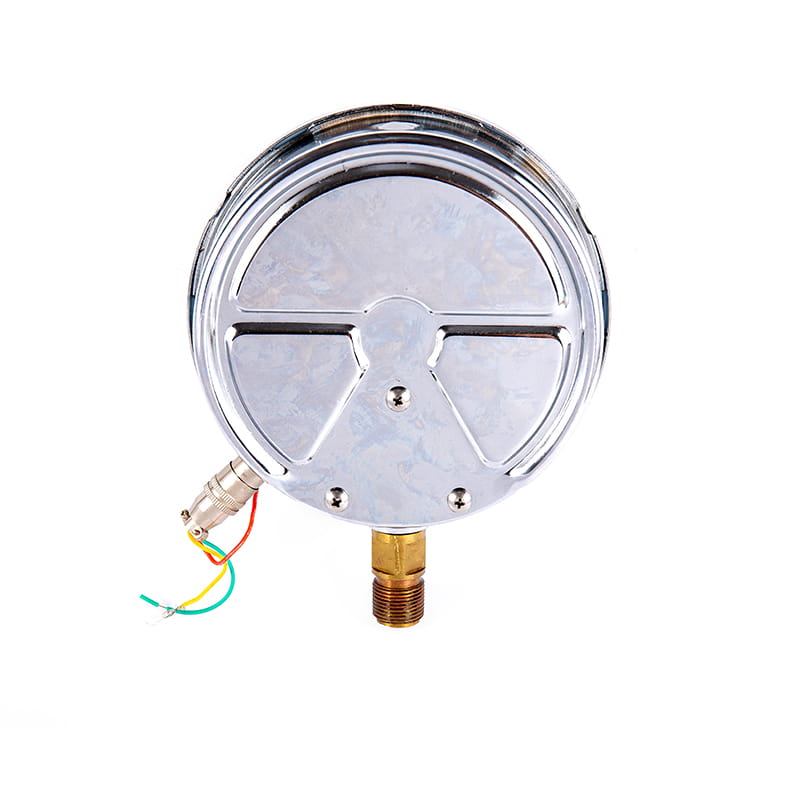

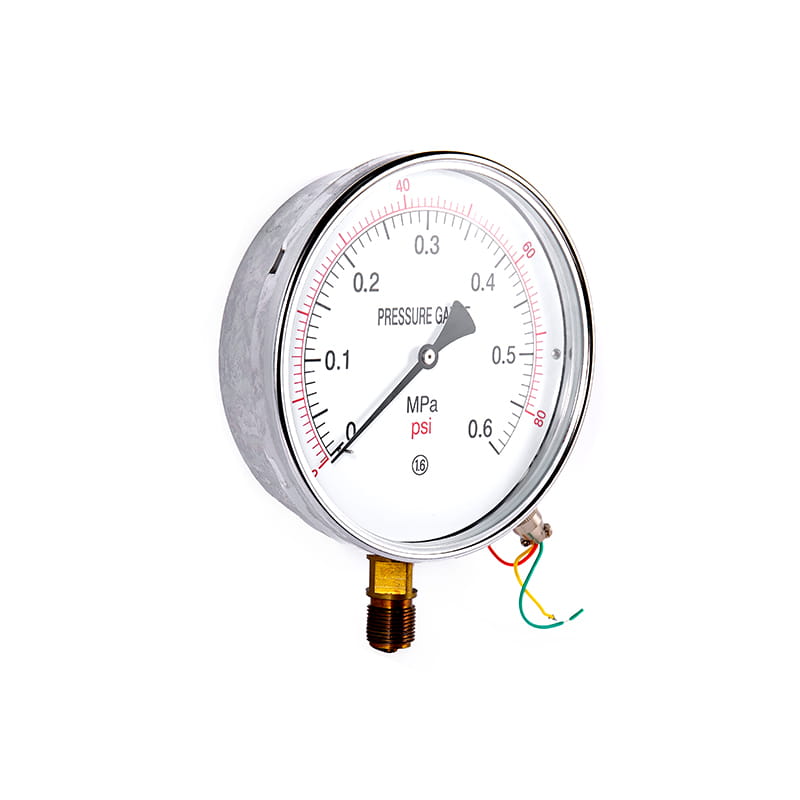

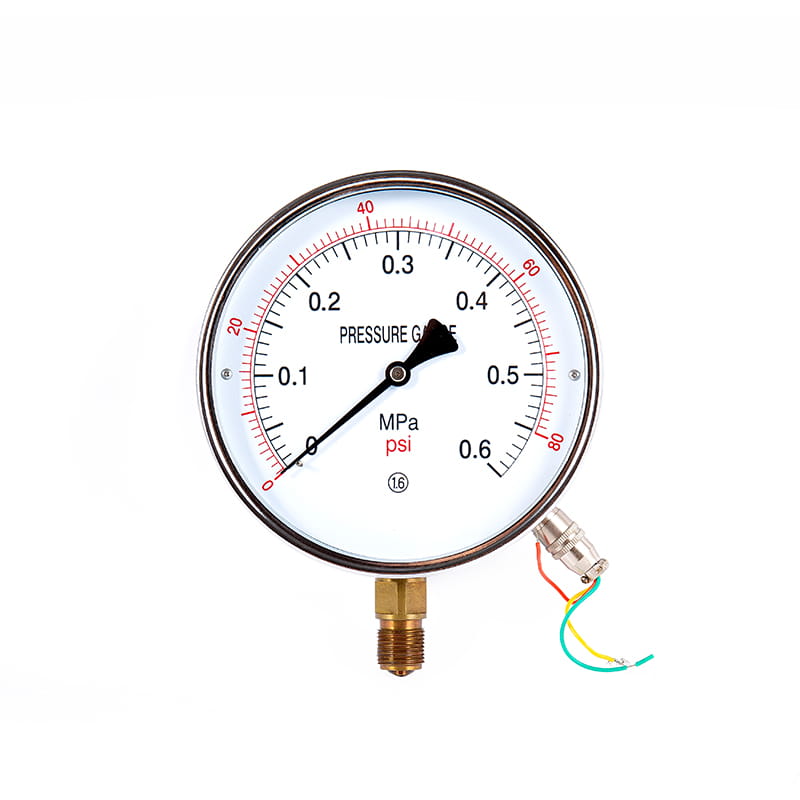

Ytt fjerntrykmålere

◆ Model: YTT100 YTT100A YTT150 YTT150A

◆ Anvendelse: Denne type instrument er velegnet til at måle trykket af væsker, gasser eller dampe uden eksplosionsfare, ingen krystallisation, ingen størkning og ingen ætsende virkning på kobber- og kobberlegeringer.

Ud over den lokale indikation af trykværdien kan instrumentet også kontinuerligt udsende ( 0 ~ 10 ) Ma eller (( 4 ~ 20 ) Ma DC -signal, der kan overføres til kontrolrummet i lang afstand, og kan bruges med intelligente digitale displayinstrumenter til at danne et automatisk system til visning, optagelse, justering og kontrol.

Instrumentet har gennemgået en større transformation indeni, den originale differentielle transformer er blevet fjernet og erstattet med en diffusionssiliciumspændings-sensing-element, så den lokale displaydel og signaludgangsdel 1.0 eller endda 0.5 niveau.
◆ Hvis det er nødvendigt at fremstille en stødfast type trykmåler, kan det fyldes med glycerin eller silikoneolie.

Få et tilbud

◆ Tekniske parametre:

Model		Ytt100	YTT150	Ytt100a	Ytt150a
Nominel diameter		Φ 100	Φ 150	Φ 100	Φ 150
Monteringstype	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Elektriske parametre		★ Power levere: 24V DC ★ Output signal: ( 4 ~ 20 ) Ma DC ★ Lastbestandighed: 250 Ω		★ Power levere: 220V AC ★ Output signal: ( 0 ~ 10 ) Ma DC ★ Lastbestandighed: ≤ 1,5k Ω
Ledninger
Nøjagtighedsklasse		1.6
Signaludgangsnøjagtighed		1.0 ； 0.5
Måleområde （ MPA ）		ægte plads: -0.1 ~ 0 Trykvakuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold		Temperatur: -10 ° C ~ 55 ° C; Relativ fugtighed: ≤ 85 Beholdende
Vibrationsmodstandsklassificering		V · H · 3
Ingressbeskyttelse		IP54
Håndhæve standarden		JB/T 10203
Montering af tråde		M20 × 1.5
Bemærk: Den fælles tråd kan laves til rørtråd eller konisk rørtråd i henhold til brugerkrav (se Selection Guide).

◆ Dimensioner:

Radial direkte (I.)

Aksial Excentrisk direkte (ii.)

Axial excentrisk flush -montering (IV.)

Radial Convex Mount (VI.)

Model	Dimensioner ( mm )
Model	EN	B	C	D	D0	D1	D2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
