YSZC-4 serie kompakt tryktransmitter

1. Oversigt

Denne tryktransmitter har høj følsomhed, høj præcision og stærk anti-overbelastningsevne. Fremstillet af importerede sensorer er sensoren og forstærkningskredsløbet meget integreret; Skallen er et integreret rustfrit stålrør, og kredsløbets nulpunkt og forstærkning behøver ikke at blive justeret; Stærk anti-interferensevne, syre- og alkalibestandighed, langtidsstabilitet og pålidelighed.

Få et tilbud

2. Hvordan det virker

Den kompakte tryktransmitter bruger importerede trykchips, og de følsomme komponenter forbindes til Wheatstone-broer ved diffusions- eller ionimplantationsprocesser, og de trykfølsomme membraner dannes under broerne ved mikrobearbejdningsteknologi. Når der påføres tryk på membranen, ændres modstandsværdien, og der genereres et lineært udgangssignal, der er proportionalt med det påførte tryk. Vi tilføjer en DC-strømforsyning til Wheatstone-broen, og den vil producere et output af et DC-spændingssignal. Efter den sekundære konverteringslinje realiseres to-leder systemets 4mA~20mA output.

3. Funktionelle egenskaber

◆ God stabilitet, fylde, nul langtidsstabilitet op til 0,2 %FS/ år. I rækken af kompensationstemperatur 0 °C~ 70 °C, temperaturdriften er mindre end 0,2 %FS, og temperaturdriften er mindre end 0,5 %FS i hele det tilladte driftstemperaturområde.

◆ Med omvendt beskyttelse og strømbegrænsende beskyttelseskredsløb vil transmitteren ikke blive beskadiget, når de positive og negative poler vendes under installationen , og senderen vil automatisk begrænse strømmen indenfor 35mA når det er unormalt.

◆ Solid struktur, ingen bevægelige dele, høj pålidelighed, lang levetid.

◆ Gas, vand, olie og damp kan måles med høj præcision, og det påvirkes ikke af massen af det målte medium.

◆ Nem installation, enkel struktur, økonomisk og holdbar.

4. Vigtigste tekniske parametre

Måleområde	( 0 ～ 10 ） kPa ～（ 0-40 ） MPa
Maksimal overbelastning	2 gange standardområdet
Former for pres	Manometertryk, let differenstryk
Nøjagtighedsklasse	0,5 %F · S
Forsyningsspænding	24V DC
Belastningsmodstand	≤ 250 Ω
Målemedium	Damptryk eller gasser, væsker
Langsigtet stabilitet	± 0,2 % F · S/ år
Den omgivende relative luftfugtighed	≤ 95 %
Kompenser for temperaturen	0 ℃～ 70 ℃
Driftstemperatur	-10 ℃～ 70 ℃

5. Strukturel funktioner

indhegning	Rustfrit stål monolitisk
Hovedstrukturmateriale	SUS304 、 SUS316
Trykforbindelse	M20 × 1.5

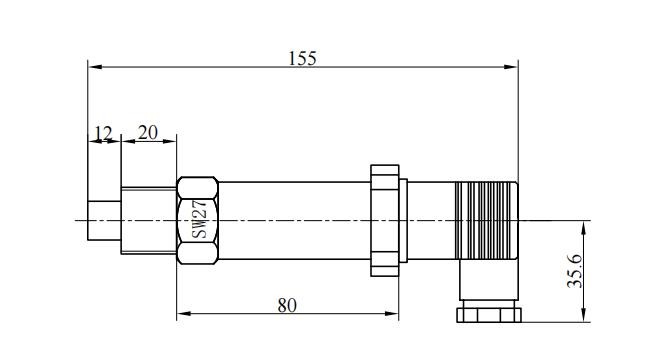

6 . Dimensioner

7. Forholdsregler

◆ Alle leverede produkter er ledsaget af instruktionsmanualer og certifikater, inklusive produktnumre, tekniske parametre, fabriksdatoer osv., kontroller venligst omhyggeligt for at undgå fejl.

◆ Klem ikke direkte på senderens membran med en hård genstand for at undgå at beskadige senderen.

◆ Under installationen, i henhold til produkttilslutningsmetoden og gevindtypen, skal du kontrollere, om feltgrænsefladen er i overensstemmelse med produktgrænsefladen, og stram den langsomt ved tilslutning, og drejningsmomentet kan ikke tilføjes direkte til transmitterhuset, men kan kun tilføjes til den sekskantede trykgrænseflade.

◆ Ved tilslutning til strømforsyningen skal den tilsluttes i nøje overensstemmelse med ledningsføringsinstruktionerne fra vores virksomhed.

◆ Transmitterens overbelastningstryk må ikke overstige 200 % af måleområdet.

◆ Hvis der konstateres noget unormalt i brugen, skal strømmen afbrydes, brugen skal stoppes, og inspektionen skal udføres, eller kontakt vores virksomheds tekniske afdeling direkte.

◆ Under transport og opbevaring skal den originale emballage genskabes og opbevares på et køligt, tørt og ventileret lager.

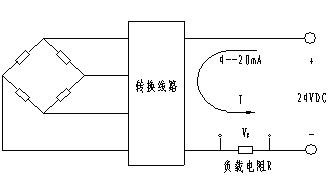

8. Elektrisk forbindelse og trykgrænseflade

◆ Trykgrænsefladetråd: M20 × 1.5

◆ Elektriske ledninger: gul ledning, rød linje: signallinje sort ledning: beskyttende jording.
