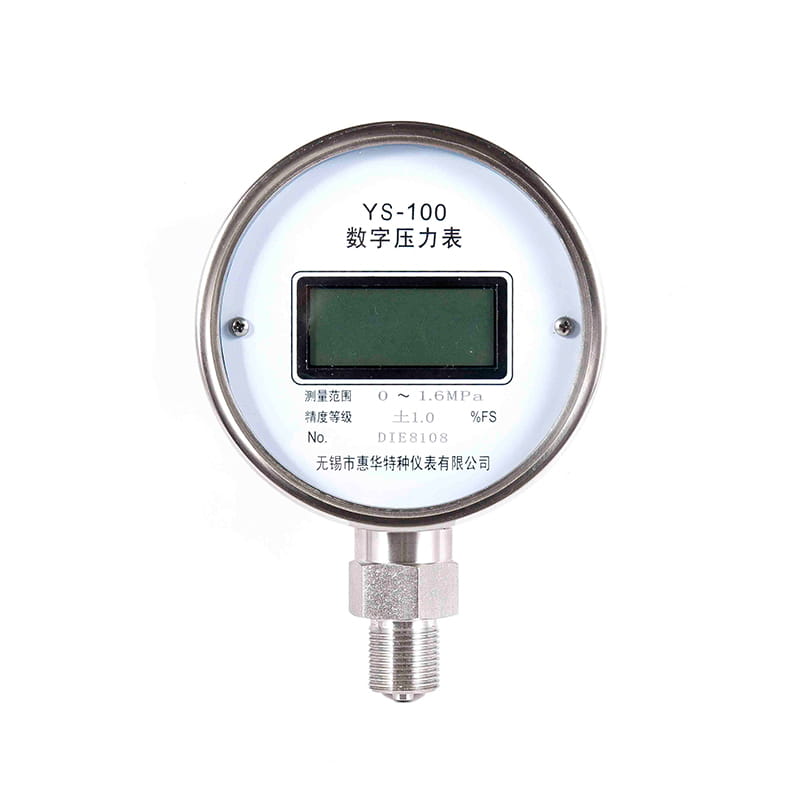

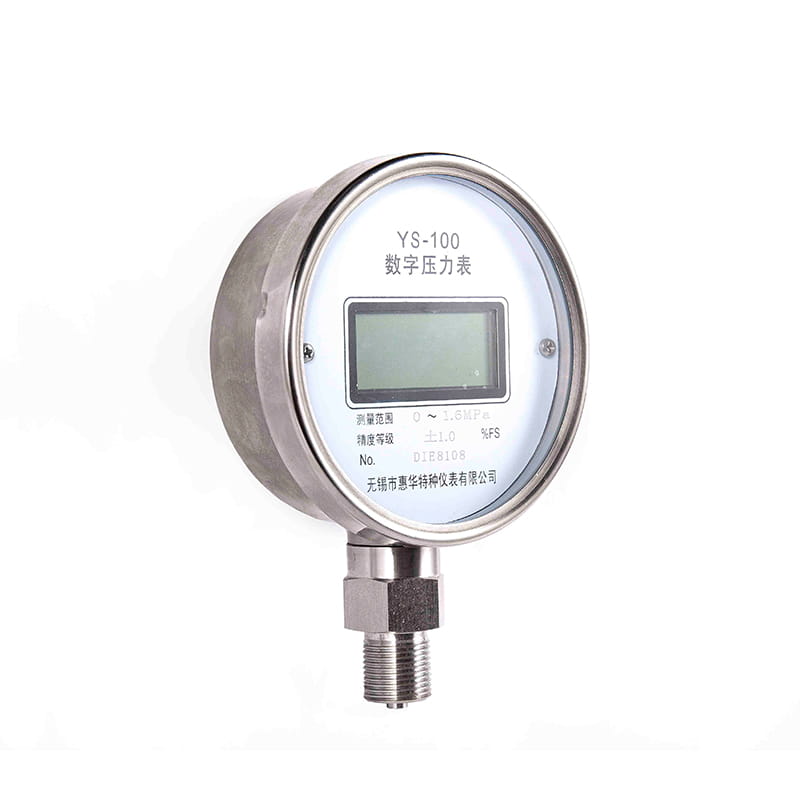

◆ Model: YS100 YS150
◆ Introduktion: Denne digitale trykmåler har smuk form, stabil ydeevne og nøjagtig måling; Det kombinerer verdens førende mikroprocessor-teknologi og avanceret analog til digital konverteringsalgoritme for at opnå høj præcision og lavt strømforbrug.
Vedtagelse af importeret chip kan den huske og holde den højeste trykstopværdi og den laveste trykdalsværdi i processen med erhvervelse af instrumentdata og måling. Vedtagelse af storskærms flydende krystalvisningsteknologi for at gøre dataene klare og lette at læse. Unik baggrundsbelysningsteknologi kan bruges normalt om natten.

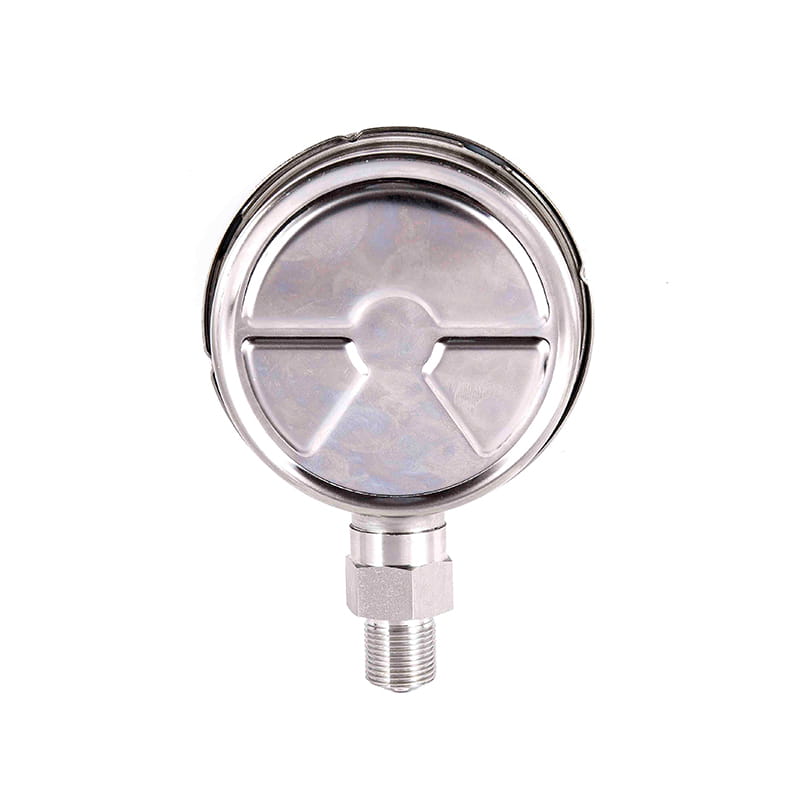

Shell lavet af rustfrit stål, korrosionsmodstand, modstand mod mekanisk vibration, kroppen som helhed ved hjælp af tætningsteknologi, kan påføres i en række komplekse miljøer.
Dette produkt har den samme ydelse som udenlandske digitale trykmålere, som er et ideelt valg til at erstatte importerede instrumenter og traditionelle mekaniske målere.
◆ Hovedbrug:
1. Det kan bruges til at kalibrere generelle trykmålere, præcisionstrykmålere, blodtryksmonitorer eller andre trykinstrumenter. Det kan også være, at det også kan bruges i vid udstrækning til præcis måling af tryk; 2.
2. Oliefeltvandinjektion, måling af brøndehovedudstyr til udstyr, pumpelinjepumpeindgang og udløbstrykmåling; 3.
3. petrokemisk industri: vakuum, mikrotryk og ætsende gas og flydende tryk i produktionsprocessen
Petrokemisk industri: vakuum, mikrotryk og ætsende gas og flydende tryk i produktionsprocessen måling; 4.
4. OEM -anvendelse af hydraulisk system, køling og procesovervågning.
5. Måling med høj temperatur, viskøs medium og væskehøjde; 6.
6. Klimaanlæg, gasforarbejdningsudstyr, ventilatorer, medicinsk udstyr, arbejdsmarkeder, kompressorer og isobarisk trykmåling af kraft.
Måling af kraft.
◆ Tekniske parametre:
| Model | YS-100 | YS-150 | ||||
| Nominel diameter | Φ 100 | Φ 150 | ||||
| Monteringstype | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Montering af tråde | M20 × 1.5 | |||||
| Måleområde | Målemetode | Nøjagtighedsklasse ( %FS) | Garanteret nøjagtighedstemperaturområde | |||
| (0 ~ 60) Pa | Differentialtryk | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) Pa | Differentialtryk | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Differentialtryk | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Differentialtryk | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Målertryk, differentielt tryk | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Gauge -tryk, absolut pres | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Gauge tryk | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Gauge tryk | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Gauge tryk | 0 ℃ ~ 50 ℃ | ||||
| Trykenheden, der er introduceret ovenfor anvendelser Pa , og andre trykenheder kan også bruges til praktisk anvendelse, såsom: KGF/cm2 、 bar 、 Mbar 、 Psi 、 mmh2o 、 Mmhg 、 ATM | ||||||
| Miljøforhold | Temperatur: -10 ° C ~ 50 ° C.; Relative humidity: < Atmosfærisk pres: 86 ~ 106 kpa | |||||
| Kommunikationsgrænseflade | ★ Kommunikation Serial Port: RS232 ★ Baud Rate: 2400 , 4800 , 9600 Valgfri (Factory Standard 9600 ) ★ Datalængde: 8 bit; Stop bit: 2 bits ★ Meteradresse: 1 ~ 112 | |||||
| Yderligere funktioner | ★ Temperaturmåling: - 30 ° C. ~ 90 ° C; Opløsning: ± 0.1 °C ★ Peak -optagelse: registrerer de maksimale og minimumstrykværdier, der opstår under målingen ★ Overspændingsalarm: Alarmtærsklen kan indstilles vilkårligt inden for måleområdet ★ Timer Shutdown: Du kan indstille en timer for at lukke ned | |||||
| Analog urskive | ★ Trykprocentindikation: markøren viser procentdelen af området for trykmåling i form af en ventilator ★ Indikation af tryksving: En markørens sving indikerer, hvor meget den tilstødende sekundære trykmåling svinger ★ Trykalarmens trykgrænseindikation: Arrangementet af tre pointer bruges til at vise, om den aktuelle trykværdi overstiger alarmgrænsen | |||||
| Display på skærmen | Fstn LCD -skærm; 5-cifret vise; Blå baggrundsbelysning | |||||
| Strømforsyningstilstand | Indbygget batteri (Se instruktionsmanualen til batterimodel) | |||||
| Seismisk vurdering | V · H · 3 | |||||
| Ingressbeskyttelse | IP63 | |||||
| Håndhæve standarden | JB/T 7392 | |||||
| Bemærk: Det kan også laves til rørtråde eller koniske rørtråde i henhold til brugerkrav (se Selection Guide). | ||||||
◆ Dimensioner:
| Radial direkte (I.) | Aksial Excentrisk direkte (ii.) |
| Axial excentrisk flush -montering (IV.) | Radial Convex Mount (VI.) |
| Model | Dimensioner ( mm ) | |||||||
| EN | B | C | D | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
