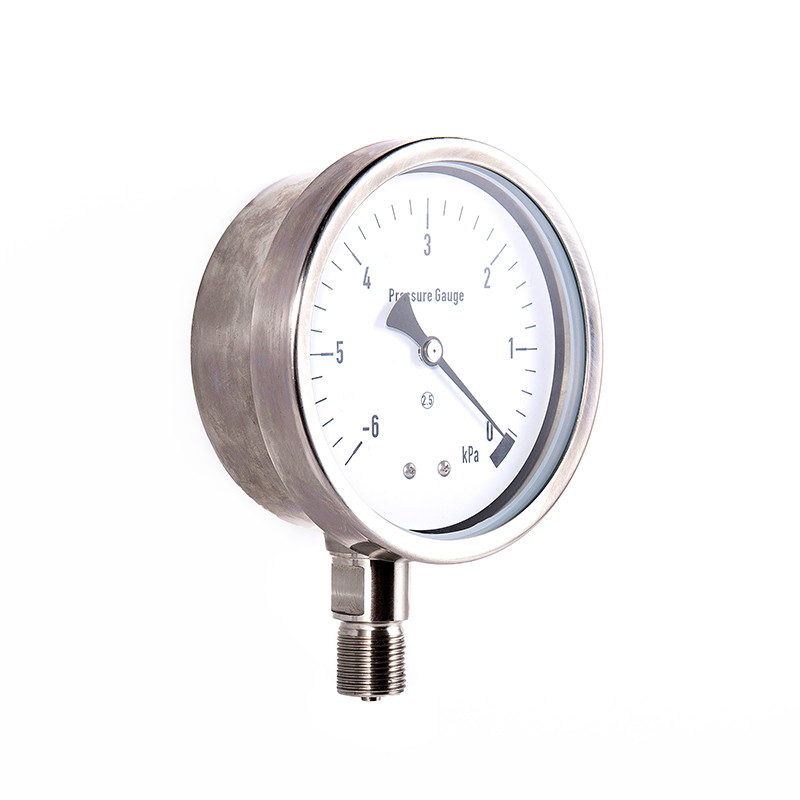

◆ Model ： YEB60 YEB100 YEB150
◆ Brug: Denne serie instrumenter er egnede til at måle det lave mikrotryk af gasser uden eksplosionsfare, ikke-krystallisation, ikke-kondensering og nogle ætsende gasser. Instrumentskall- og trykguidesystemet er lavet af 1CR18NI9, og membranboksen er lavet af 0Cr17Ni12mo2, 316, 316L.
◆ Tekniske parametre ：
| Modelnummer | Yeb60 | Yeb100 | YEB150 | |
| Nominel diameter | Φ 60 | Φ 100 | Φ 150 | |
| Monteringstype | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Stiktråd | M14 × 1.5 | M20 × 1.5 | ||
| Nøjagtighedsklasse | 1.6 ； 2.5 | |||
| Måleområde （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Miljøforhold | Temp ： -25 ℃～ 55 ℃； Relativ fugtighed ： ≤ 80 ％ | |||
| Vibrationsvurdering | V · H · 2 | |||
| Membranboksmateriale | 0cr17ni12mo2 、 SUS316 、 SUS316L | |||
| Boliger, stikmateriale | 1CR18NI9 、 SUS304 | |||
| Beskyttelsesklasse | IP65 | |||
| Implementeringsstandarder | JB/T 9274 | |||
| BEMÆRK: 1. Fælles tråde kan tilpasses i henhold til brugerkrav. | ||||
◆ Eksterne dimensioner:
| Radial direkte type (ⅰ) | Axial excentrisk direkte type (ⅱ) |
| Axial koncentrisk direkte type (III) | Axial excentrisk indsættelsestype (IV) |
| Axial koncentrisk indsættelsestype (V) | Radial konveks type (VI) |
| Modelnummer | Samlede dimensioner （ mm ） | ||||||
| EN | B | C | D | E | D2 | M | |
| Yeb60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| Yeb60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| Yeb100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Yeb100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YEB150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YEB150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
