◆ Model: YG60 YG100 YG150
◆ Brug: Alle dele af denne serie af målere er lavet af rustfrit stål, og hoveddelene er lavet af 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L osv. Svejsning af hver del foretages ved en speciel proces. Blandt dem har den korrosionsbestandige højtemperaturtrykmåler fremragende høj-temperatur og korrosionsbestandig ydeevne, der er egnet til ætsende miljøer, kan detektere svage ætsende, men ikke krystallisation, ikke-konsolidering, lav viskositet høje temperatur medier. Bredt brugt i olie, kemisk, pesticid, gummi, naturgas og andre industrier.
◆ Tekniske parametre ：
| Modelnummer | YG60 | YG100 | YG150 | ||
| Nominel diameter | Φ 60 | Φ 100 | Φ 150 | ||
| Monteringstype | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Stiktråd | M14 × 1.5 | M20 × 1.5 | |||
| Nøjagtighedsklasse | 2.5 | 1.6 | |||
| Måleområde （ MPA ） | Ledig: -0.1 ～ 0 Trykvakuum ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Miljøforhold | Temp ： -40 ℃～ 70 ℃ | ||||
| Temperatur | Direkte installation ： ≤ 150 ℃ | ||||
| Temperatur: ≤ 500 ℃ | |||||
| Fejl på temperatureffekt | Δ ＝ ± （δ K Δ t ） Δ— - Den tilladte værdi af displayværdi -fejlen, når den omgivende temperatur afviger fra 20 ℃ ± 5 ℃, og den tilladte værdi af displayværdi -fejlen, når omgivelsestemperaturen afviger fra 20 ℃ ± 5 ℃. Beholdende Δ— - Den absolutte værdi af instrumentets iboende fejl. Beholdende K — —Memperatureffektkoefficient med en værdi på 0,04%/° C Δ t —— ∣Memperatur af mediet ved Bourdon Tube ℃ -25∣ | ||||
| Vibrationsvurdering | V · H · 3 | ||||
| Borden rørmateriale | Ocr18ni12mo2ti ； SUS316 ； SUS316L | ||||
| Boliger, stikmateriale | 1cr18ni9ti ； SUS304 | ||||
| Beskyttelsesklasse | IP65 | ||||
| Implementeringsstandarder | GB/T 1226 | ||||
| BEMÆRK: 1. Fælles tråde kan tilpasses i henhold til brugerkrav. | |||||
◆ Eksterne dimensioner:

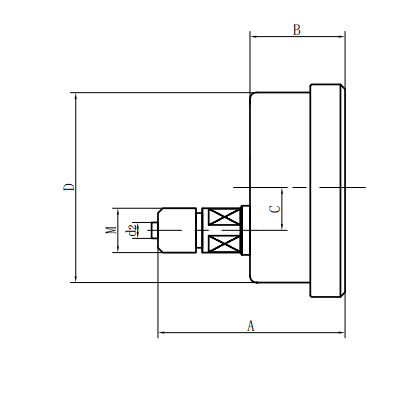

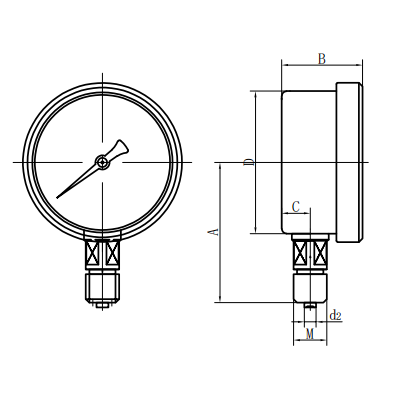

| Radial direkte type (ⅰ) | Axial excentrisk direkte type (ⅱ) |

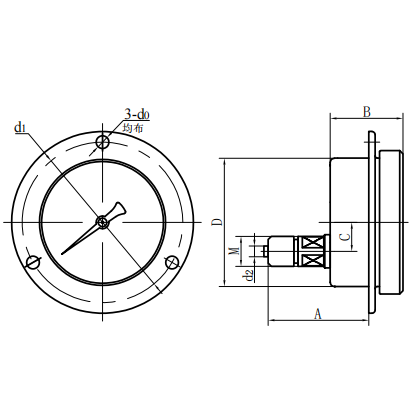

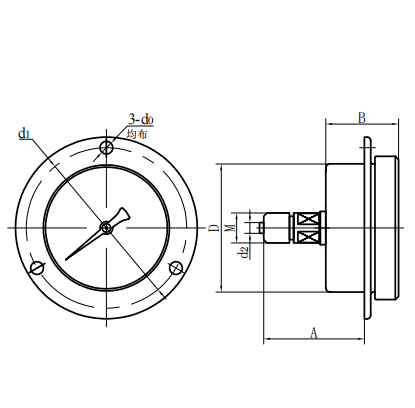

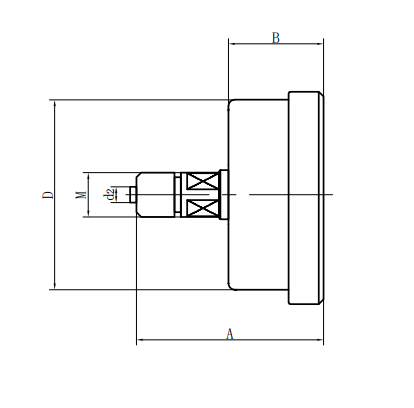

| Axial koncentrisk direkte type (III) | Axial excentrisk indsættelsestype (IV) |

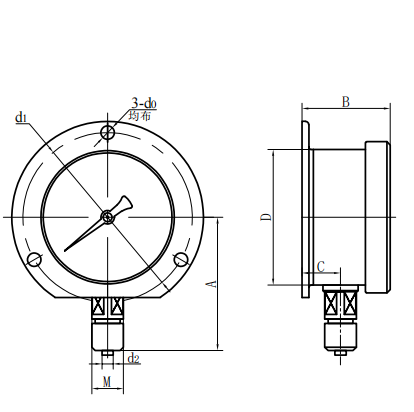

| Axial koncentrisk indsættelsestype (V) | Radial konveks type (VI) |
| Modelnummer | Samlede dimensioner （ mm ） | |||||||
| EN | B | C | D | D0 | D1 | D2 | M | |
| YG60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YG60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YG60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
