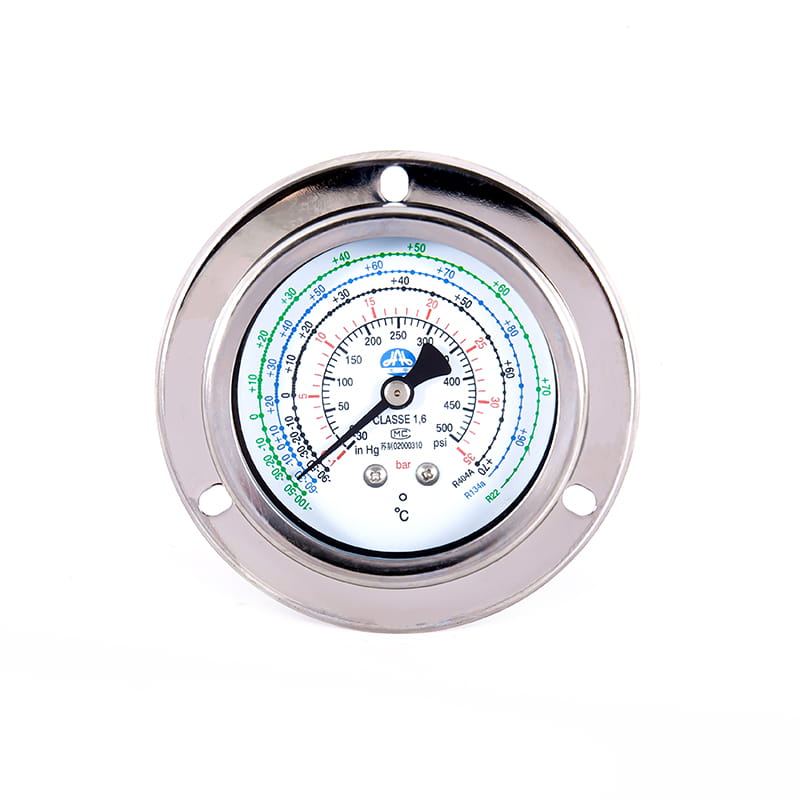

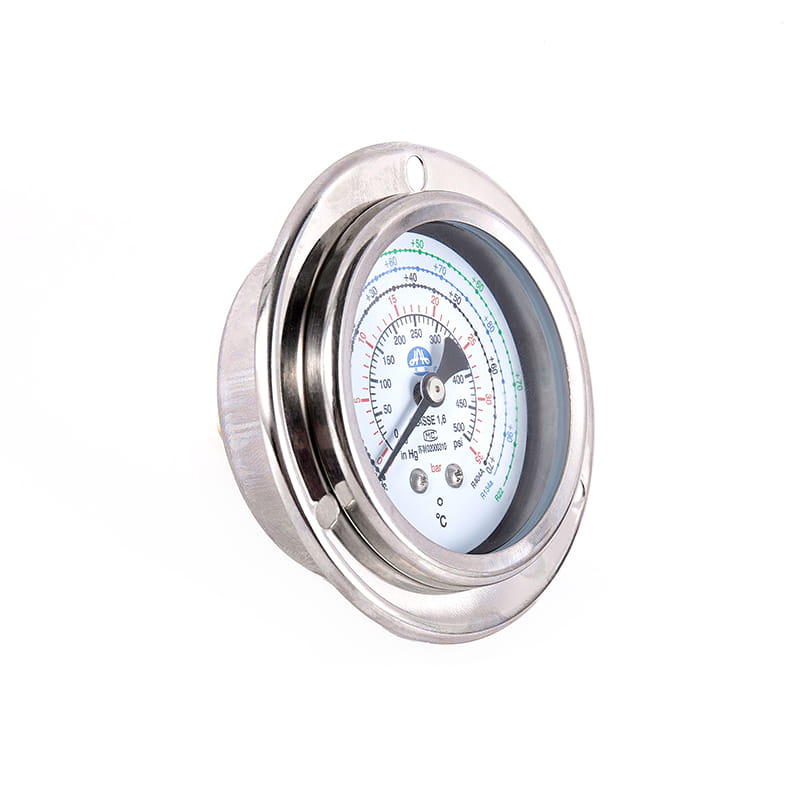

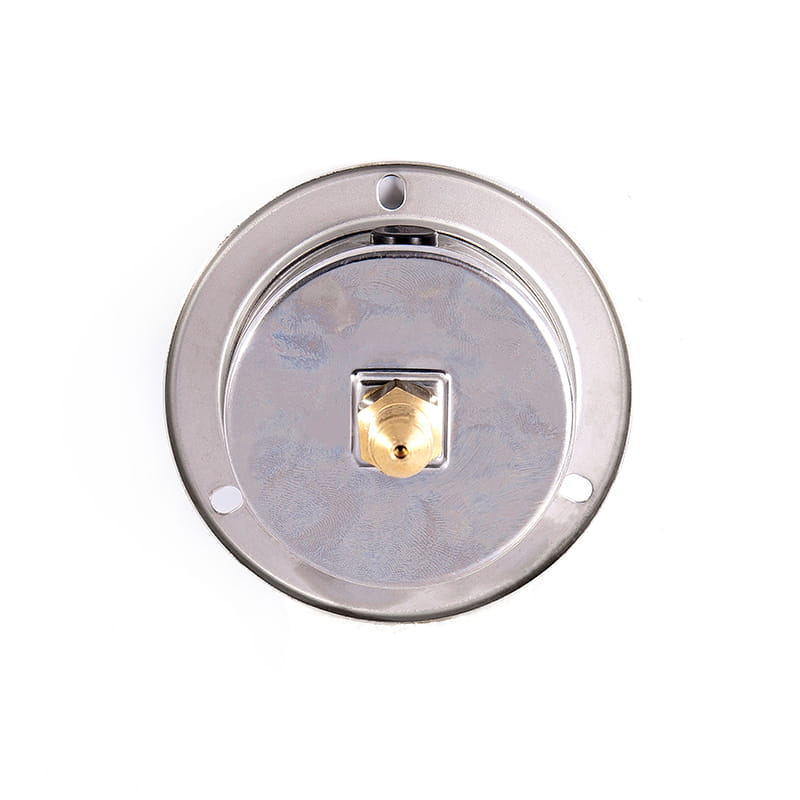

◆ Model: ylm60 ylm100 ylm150
◆ Anvendelse: Denne serie instrumenter er specielle instrumenter til detektering af lav temperatur eller specielt kølemiddelmedium, hovedsageligt brugt i aircondition køleskab, vandafkøling, lufttørrer eller samling af kølemiddelmålergruppesystem.
Det kan også fremstille forskellige kølemiddelmonteringspaneler i henhold til kundernes krav, og der er mange slags hætter og sager (schweizisk stil), som kunderne kan vælge.
På grund af det optimerede forbindelsesdesign og de specielle overvejelser i udvælgelsen af svejsningsmaterialer og trykfølsomskomponenter, har denne serie af produkter fremragende egenskaber ved anti-leakage, anti-tryk puls og anti-Vibration, så instrumentets kvalitet er meget forbedret, og malfunktionen og tabet af køleskabssystemet på grund af produktkvalitetsproblemer er elimineret. .
◆ Tekniske parametre ：
| Modelnummer | Ylm60 | Ylm100 | YLM150 | |
| Nominel diameter | Φ 60 | Φ 100 | Φ 150 | |
| Monteringstype | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Stiktråd | M14 × 1.5 | M20 × 1.5 | ||
| Nøjagtighedsklasse | 2.5 | 1.6 | ||
| Måleområde （ MPA ） | lav spænding ： （－ 30 ~ 0 …… 15 ） kg ， 1,8MPa undertrykkende ：（ 0 ~ 35 ） kg ， 3,8MPa | |||
| Specifikation af medietype | R134A 、 R22A 、 R404a 、 R407A | |||
| Miljøforhold | Temp ： -20 ℃～ 60 ℃； Relativ fugtighed ： ≤ 80 % | |||
| vibrationsvurdering | V · H · 3 | |||
| Beskyttelsesklasse | IP54 | |||
| Implementeringsstandarder | GB/T 1226 | |||
| BEMÆRK: 1. Fælles tråde kan tilpasses i henhold til brugerkrav. | ||||

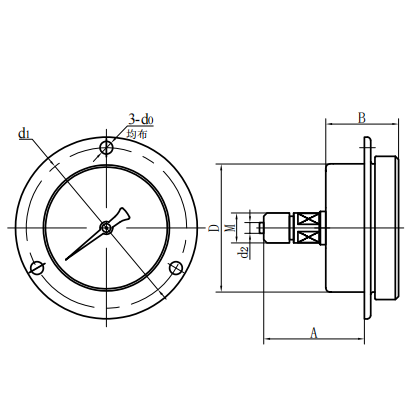

◆ Eksterne dimensioner:

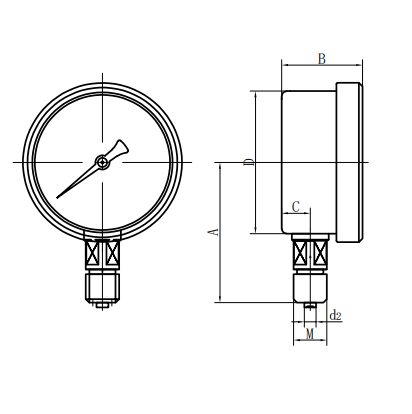

| Radial direkte type (ⅰ) | Axial excentrisk direkte type (ⅱ) |

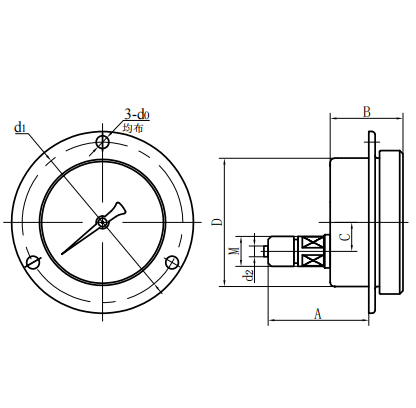

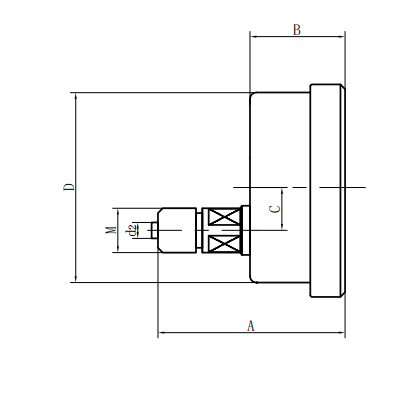

| Axial koncentrisk direkte type (III) | Axial excentrisk indsættelsestype (IV) |

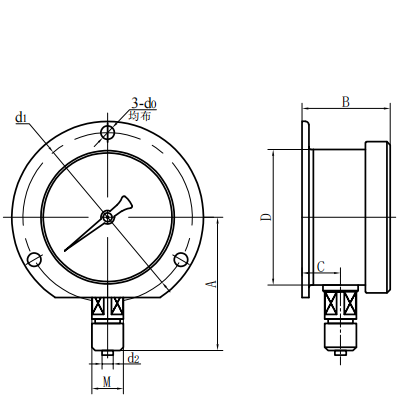

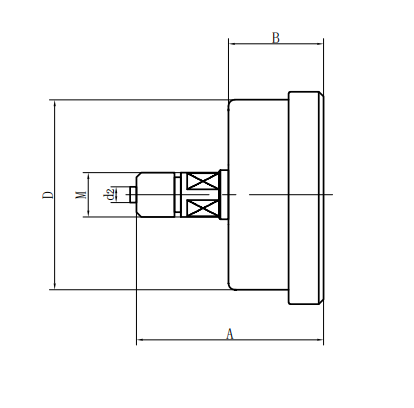

| Axial koncentrisk indsættelsestype (V) | Radial konveks type (VI) |
| Modelnummer | Samlede dimensioner （ mm ） | |||||||
| EN | B | C | D | D0 | D1 | D2 | M | |
| Ylm60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Ylm60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| Ylm60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Ylm60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| Ylm60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Ylm60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Ylm100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ylm100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ylm100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ylm100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
