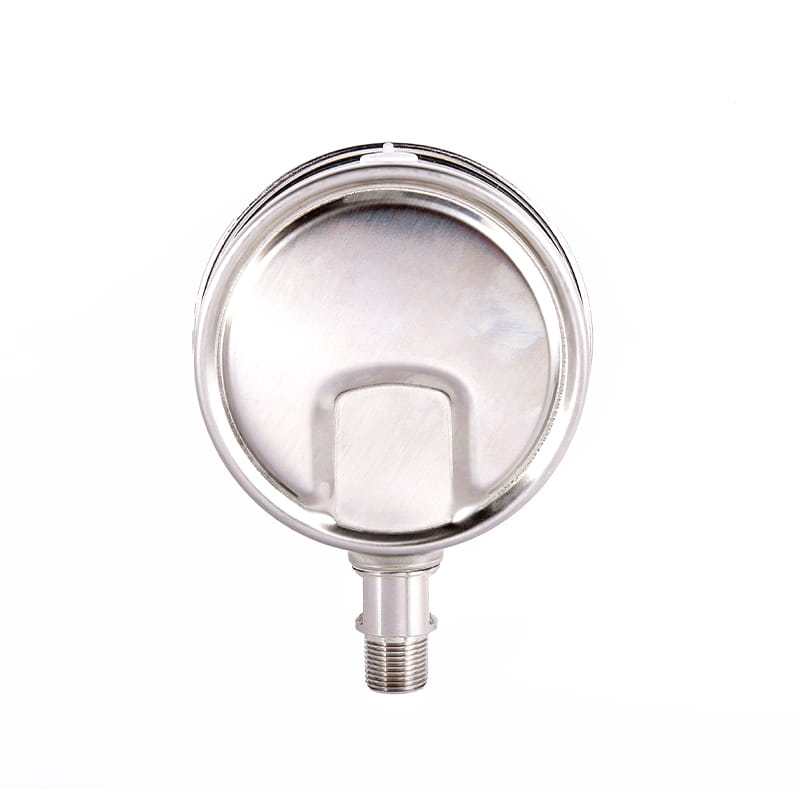

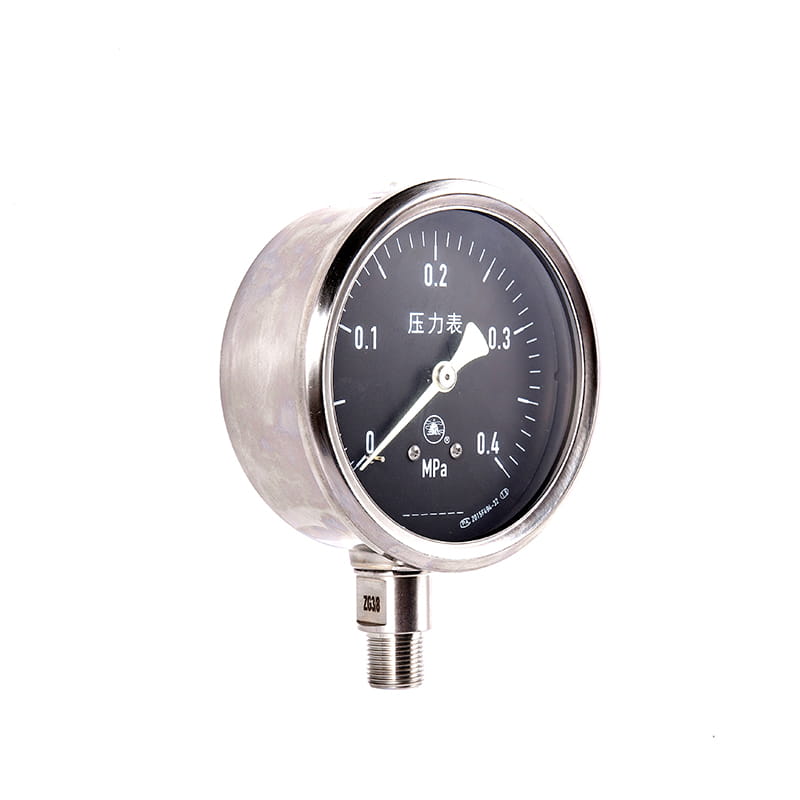

◆ Model: YC40 YC50 YC60 YC75 YC100 YC150
◆ Brug: Denne række instrumenter er egnede til at måle trykket af væske, gas, damp og andre væskemedier uden eksplosionsfare, krystallisation eller størkning på skibe og relateret udstyr.
Denne serie instrumenter har lysende type i hovedskalaen for skiven og frontend af markøren er belagt med aktivt eller passivt permanent lysende middel, så trykværdien kan tydeligt læses i mørke.
Skallen for denne serie instrumenter er fuldt forseglet og har en vis modstand mod korrosion af havvand og beskytter således de interne komponenter i instrumentet mod skader og korrosion af bølger og havvand.
Denne serie instrumenter kan også fyldes med dæmpningsolie med lav viskositet i skallen med evnen til at modstå vibrationen af arbejdsmiljøet forårsaget af det dårlige vejr i havet og det mellemstore trykpulsation.
Denne række instrumenter bruges hovedsageligt i offshore -forsendelse, offshore olie- og gasfelter, offshore -boreplatforme, havbund minedrift, inland navigation og andre industrier.
◆ Tekniske parametre ：
| Modelnummer | Ylm60 | Ylm100 | YLM150 | |
| Nominel diameter | Φ 60 | Φ 100 | Φ 150 | |
| Monteringstype | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Stiktråd | M14 × 1.5 | M20 × 1.5 | ||
| Nøjagtighedsklasse | 2.5 | 1.6 | ||
| Måleområde （ MPA ） | Ledig: -0.1 ～ 0 Trykvakuum ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Miljøforhold | Temp ： -40 ℃～ 70 ℃ |
| vibrationsvurdering | Normal type ： V · H · 3 ； Seismisk type (væskefyldt type) ： V · H · 4 |
| Borden rørmateriale | QSN4-0.3 、 Ocr18ni12mo2ti |
| Sag og forbindelsesmateriale | 1cr18ni9ti ； SUS304 |
| Beskyttelsesklasse | IP65 |
| Implementeringsstandarder | GB/T 1226 ； JB/T 6804 |
| BEMÆRK: 1. Fælles tråde kan tilpasses i henhold til brugerkrav. | |
◆ Eksterne dimensioner:

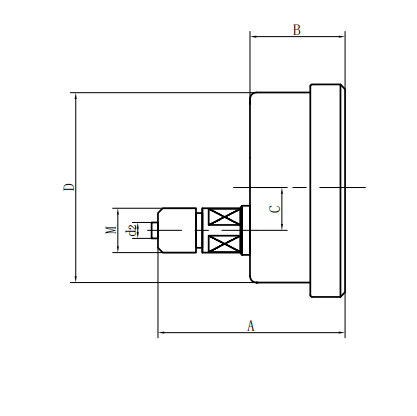

| Radial direkte type (ⅰ) | Axial excentrisk direkte type (ⅱ) |

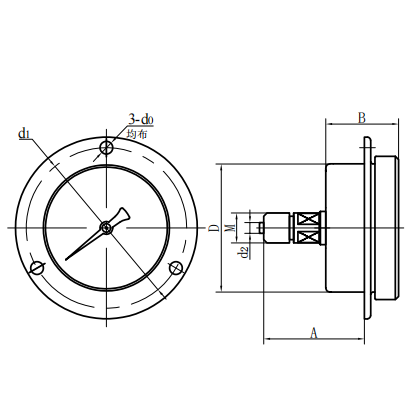

| Axial koncentrisk direkte type (III) | Axial excentrisk indsættelsestype (IV) |

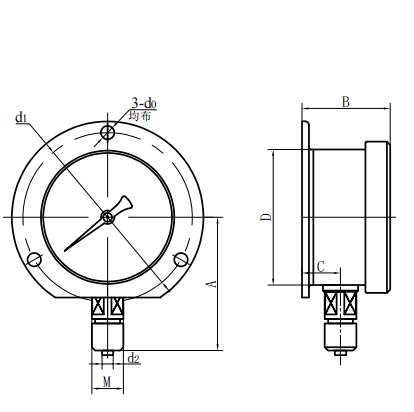

| Axial koncentrisk indsættelsestype (V) | Radial konveks type (VI) |
| Modelnummer | Samlede dimensioner (mm) | |||||||
| EN | B | C | D | D0 | D1 | D2 | M | |
| Yc60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yc60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yc60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yc60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YC150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
