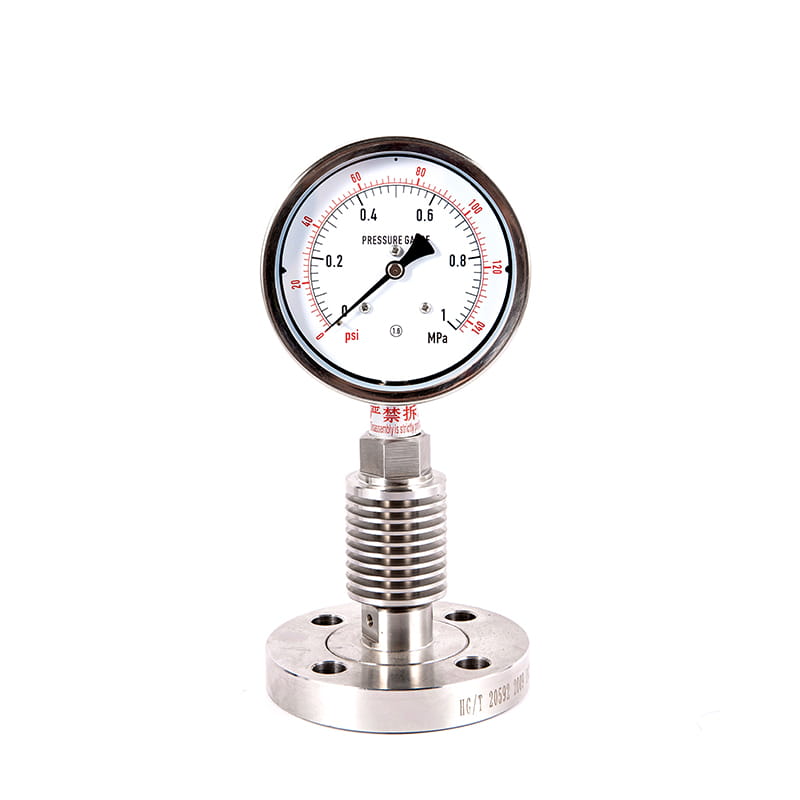

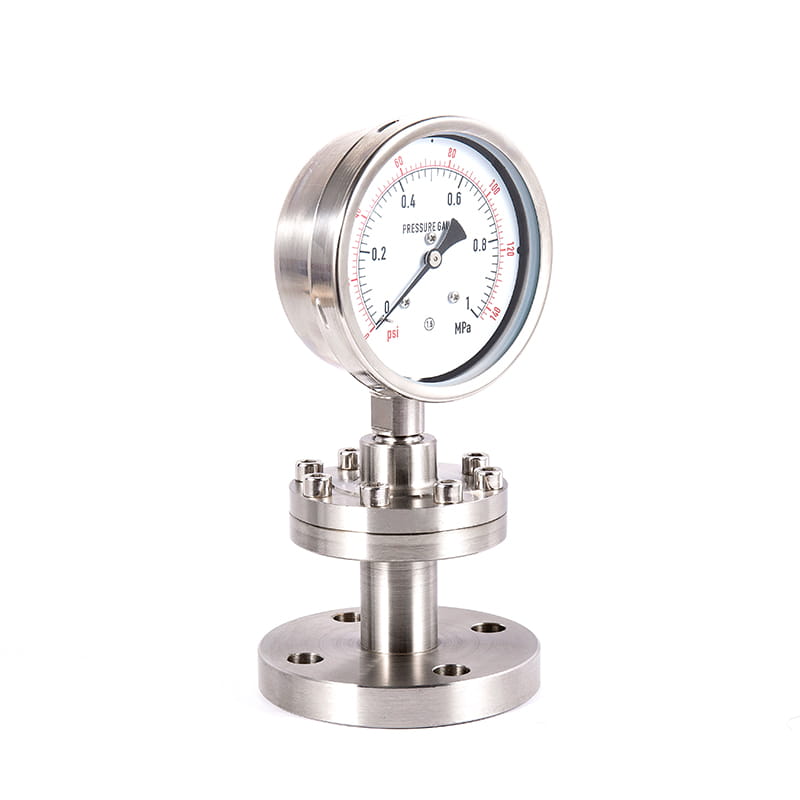

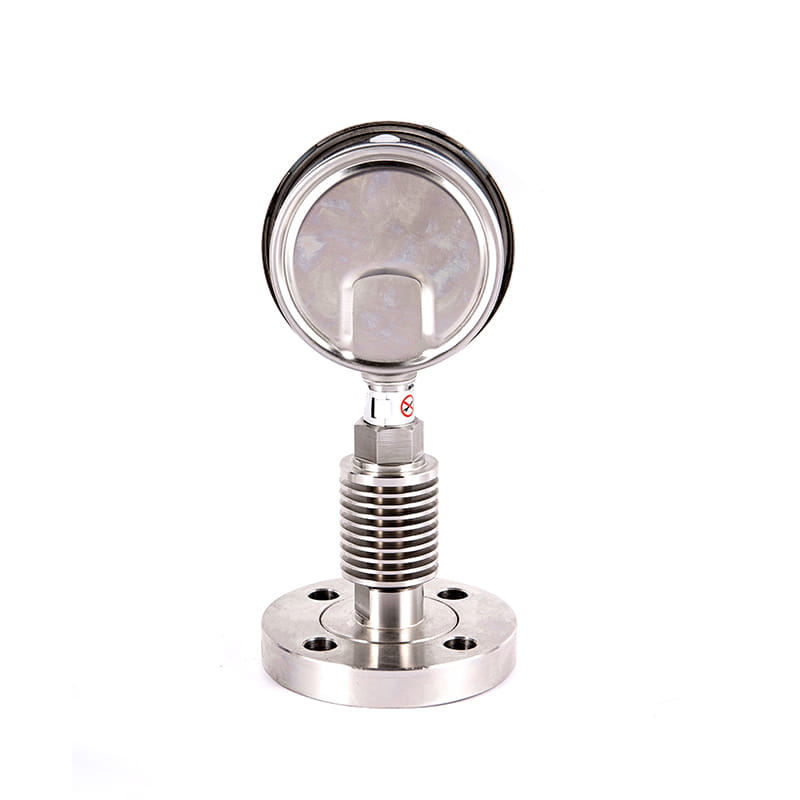

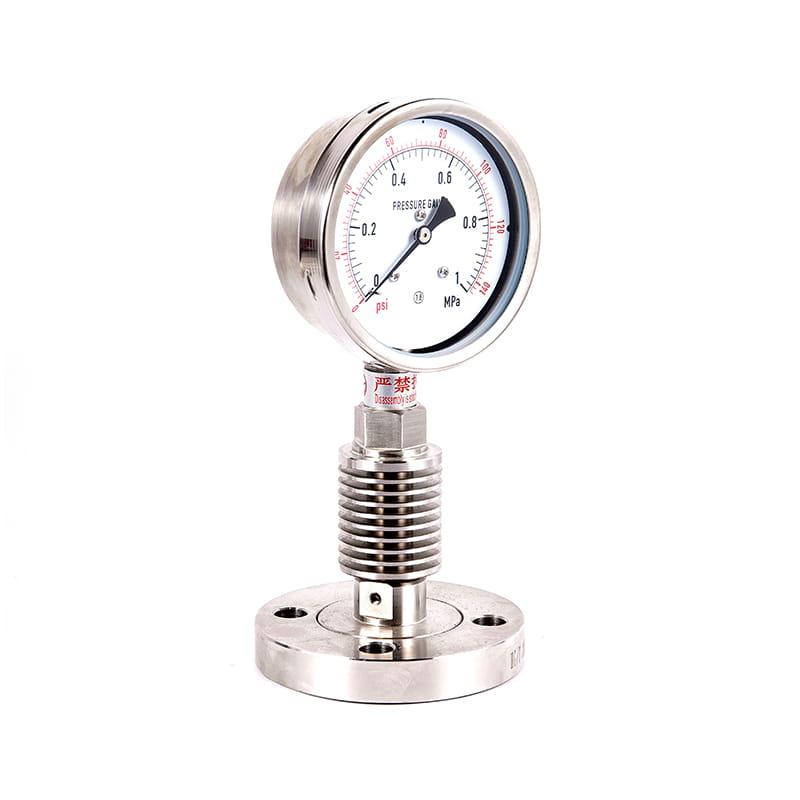

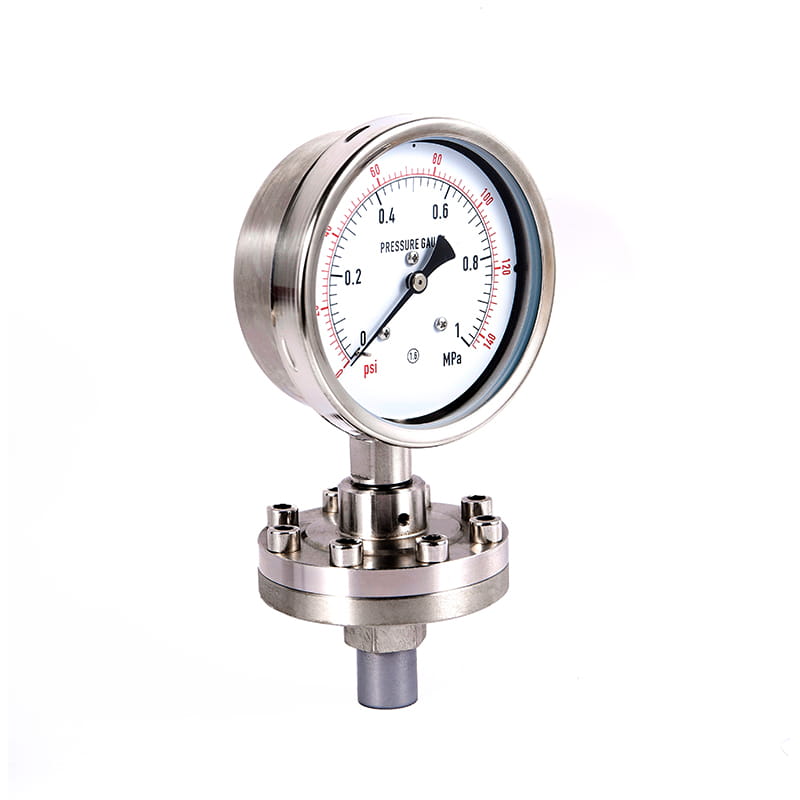

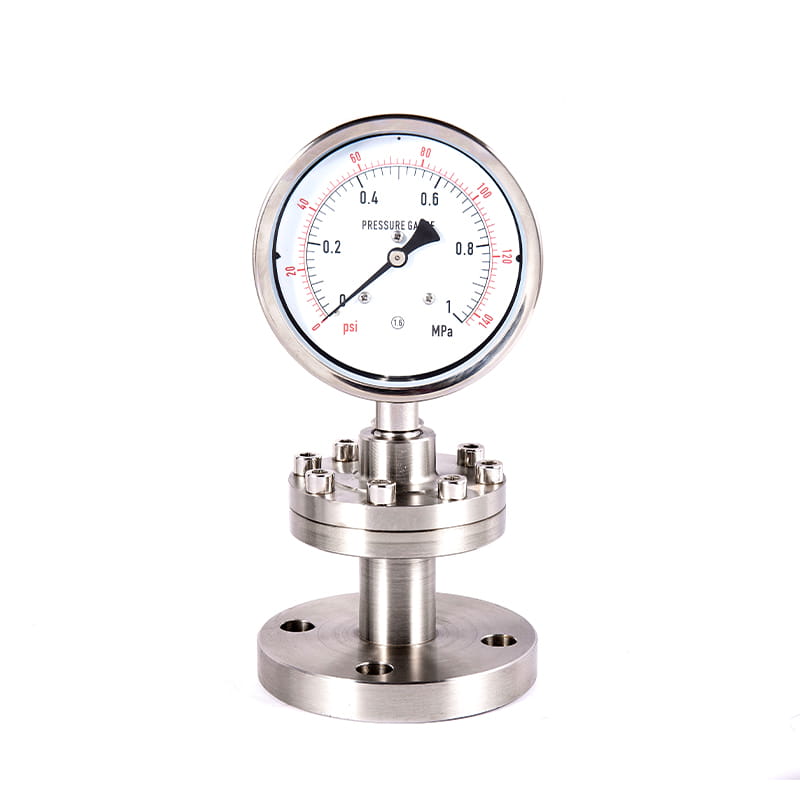

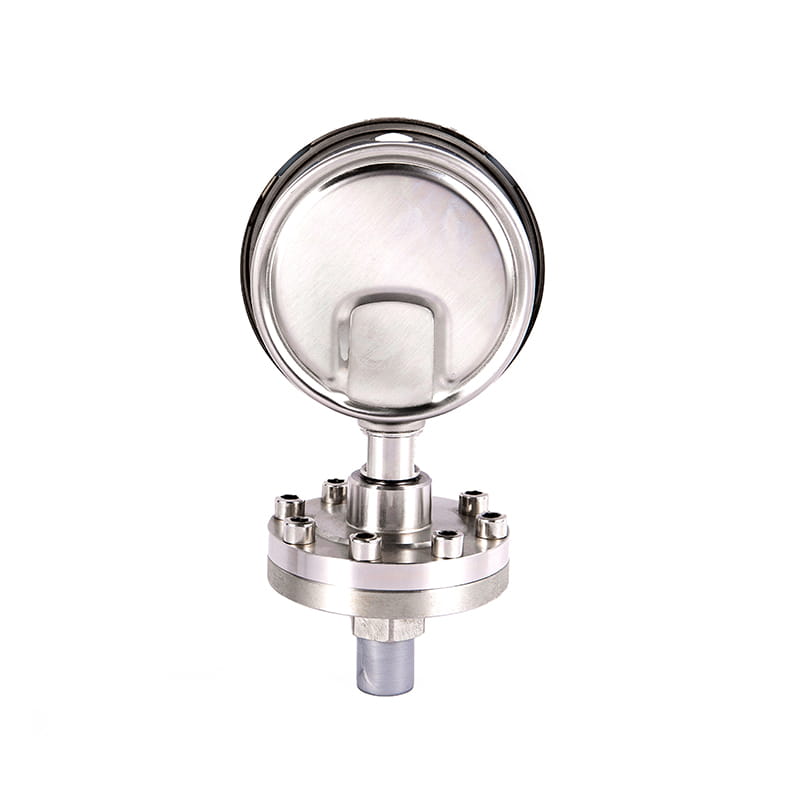

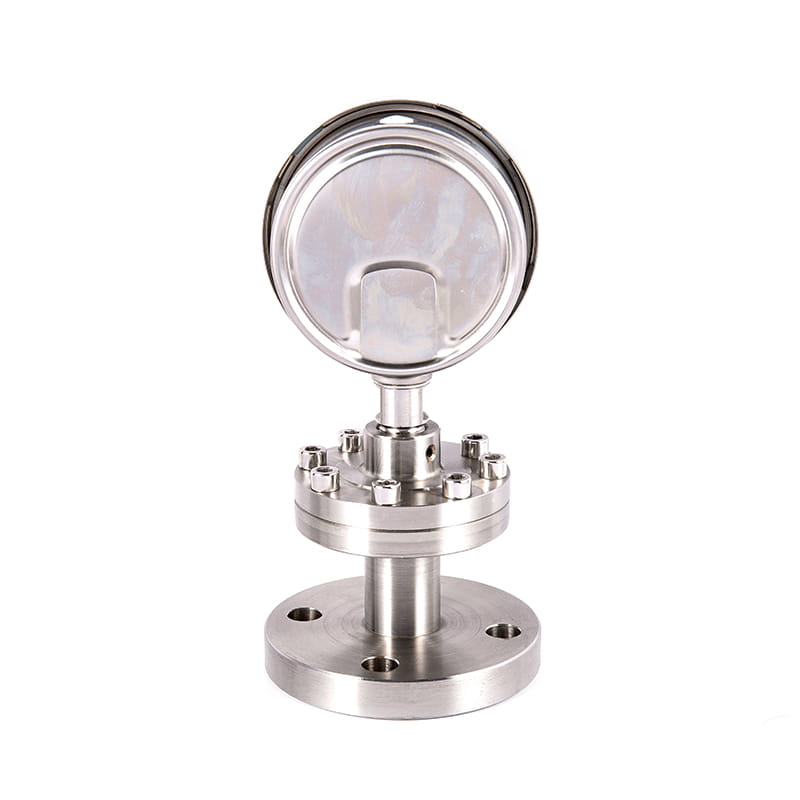

◆ Model: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆ Anvendelse: På grund af den indirekte målestruktur er membrantrykmåleren velegnet til at måle trykket af væsker, gasser eller granulære strømmende faste stoffer med høj viskositet, let at krystallisere, stærk korrosion og høj temperatur. Isoleringsmembranen har en række materialer til at tilpasse sig en række forskellige ætsende medier.
Disse instrumenter bruges hovedsageligt i kemisk fiber, syntetisk fiber, olie, farvning, alkali, syre, mad, medicin, konstruktion, minedrift, smeltning og andre industrier.
Gauge-lederen af denne type instrument kan bruges i en række serier: generel trykmåler, stødbestandig trykmåler, en række elektriske kontakttrykmåler, en række chokresistente elektriske kontakttrykmåler, tryktransmitter, fjerntrykmåler, digital trykmåler, trykcontroller og så videre.
◆ Strukturprincip:
Dette instrument er indirekte måling. Isoleringsmembrandeformation under trykket af det målte medium, forseglingsvæsken under tryk, og trykket overføres til trykket.
Forseglingsvæsken er under tryk, og trykket udføres til detektionsinstrumentet, der viser værdien af det målte mediumtryk.
◆ Tekniske parametre ：
| Meterhovedmodel | Forskellige typer trykinstrumenter, trykoverførslere, trykcontrollere osv. | |||
| Nøjagtighedsklasse | 1.6 ； 2.5 | |||
| Nøjagtighedsklasse （ MPA ） | 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Membranmateriale | kaldenavne | Materialee | kaldenavne | Material |
| 1 | 0cr18ni12mo2 | 5 | Hastelloy C (H276C) | |
| 2 | SUS304 | 6 | Monel Alloy (CU30NI70) | |
| 3 | SUS316 | 7 | Tantalum (TA) | |
| 4 | SUS316L | 8 | Fluoroplastisk (PTFE) | |
| Isolatormateriale | 1Cr18Ni9; 304; 316; 316L; F4; PVC osv. | |||
| Forsegling af pakningsmateriale | NBR; Medicinsk silikonegummi; Ptfe; Grafit; Fluoroelastomer; osv. | |||
| Fyld ledningsvæske | Methylsilikoneolie, vegetabilsk olie, glycerin, fluoreret olie osv. | |||
| temperatureffekt | Da den termiske ekspansion af den ledende væske og stivheden af membranen er relateret til temperaturen, er fejlværdien 0,1%/° C, når driftstemperaturen afviger fra 20 ± 5 ° C. | |||
| Korrosionsbeskyttelse | Denne ydeevne inkluderer korrosionsegenskaber i miljøet og det målemedium, og materialet i isolatoren, membranpladen og tætningsskiven kan vælges i henhold til brugsbetingelserne. | |||
| niveauforskel | Slange tilsluttet membranstrykmåler i installationen Hvis målepunktet og trykmåleren er i forskellige højder, er dens væskeforskel genereret af trykforskellen △ p påvirker den målte værdi af instrumentet, formlen er: △ P = specifik tyngdekraft af forseglingsvæsken × væskeforskel. | |||
| Implementeringsstandarder | JB/T 8624 | |||
| BEMÆRK: 1, forbindelsestråden kan tilpasses i henhold til brugerkrav; 2 、 Tilslutning af flange kan tilpasses i henhold til brugerkrav FLANGE STANDARD. | ||||

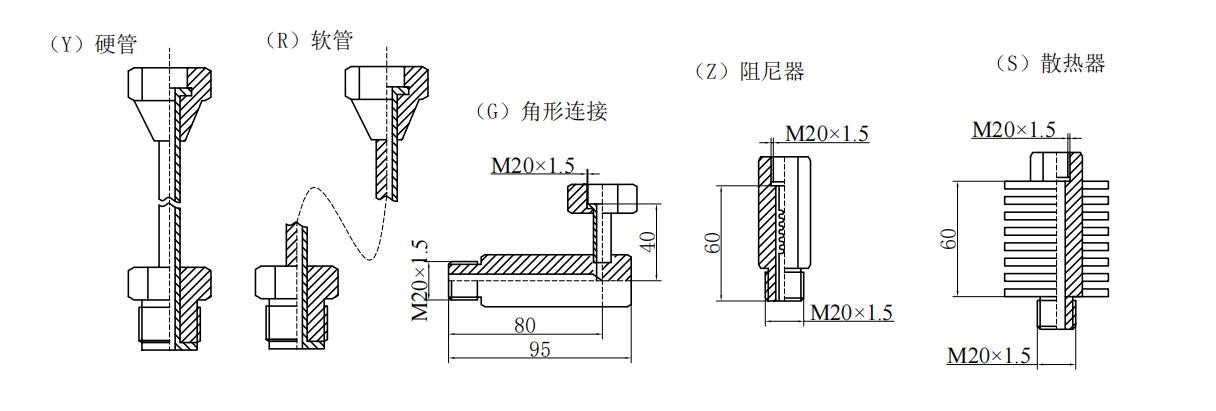

◆ Isolatorypestørrelse og installationsskema:

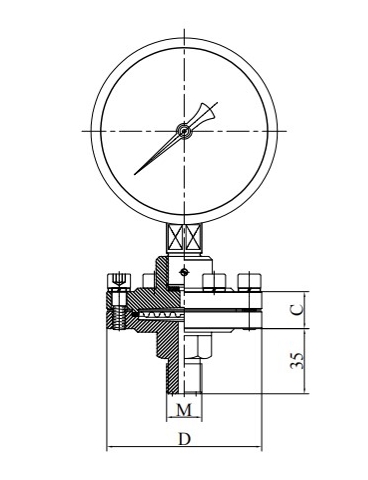

| (Ml) gevindgrænseflade | (MF) Open Face Flange |
