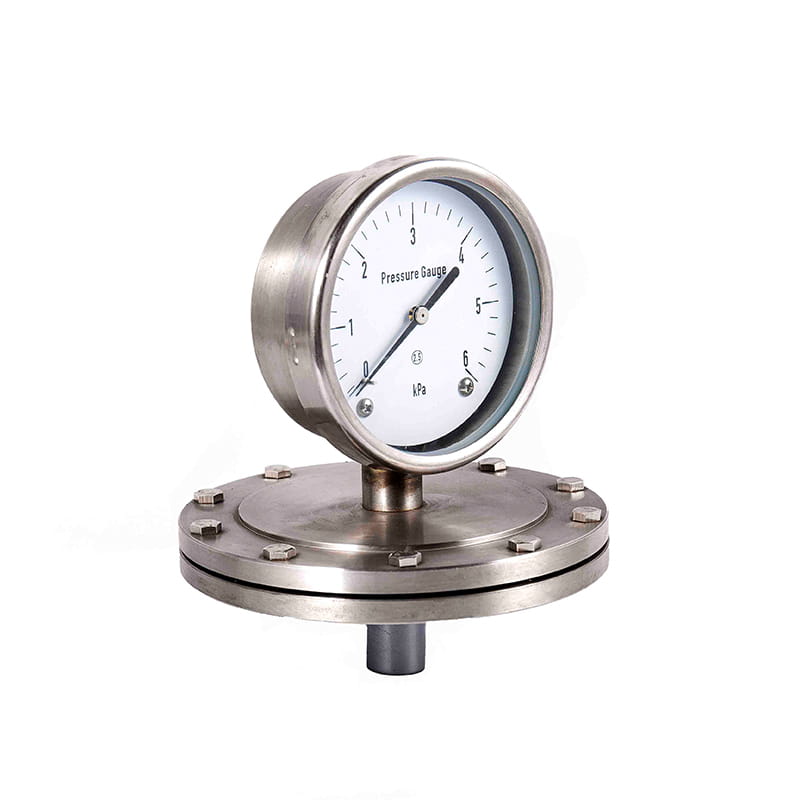

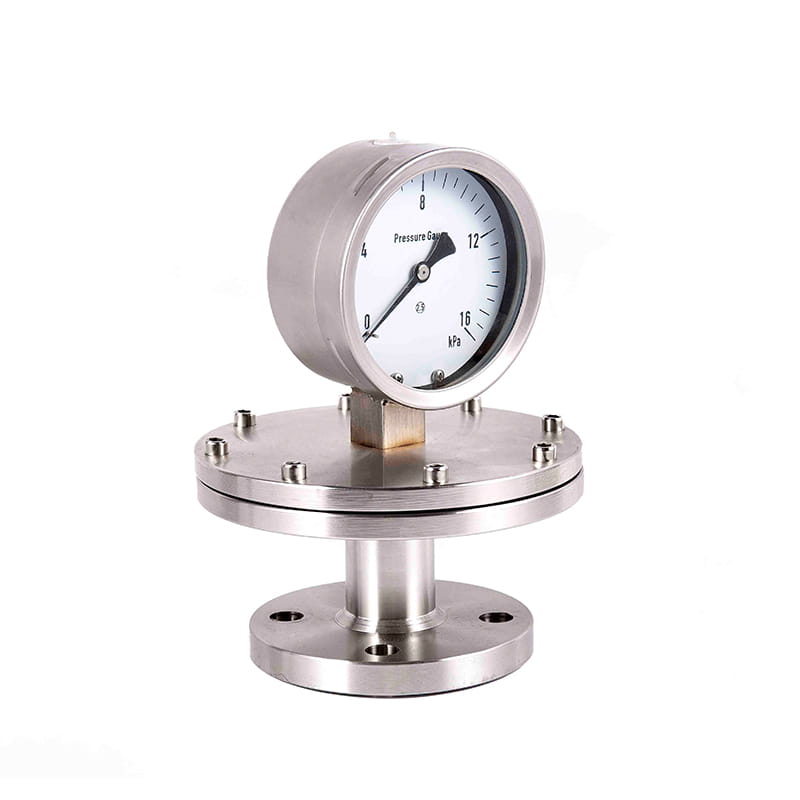

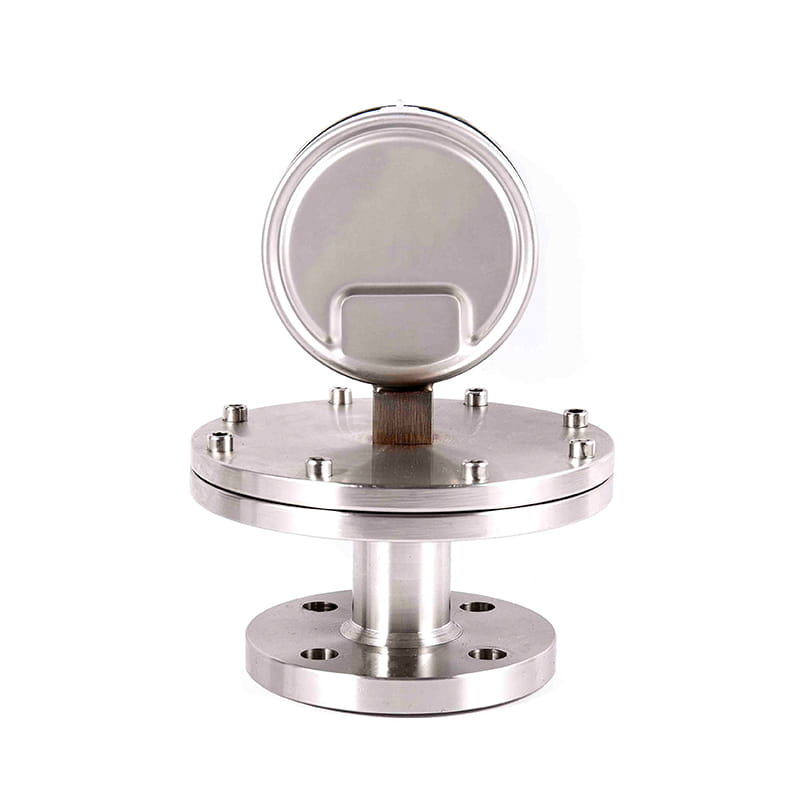

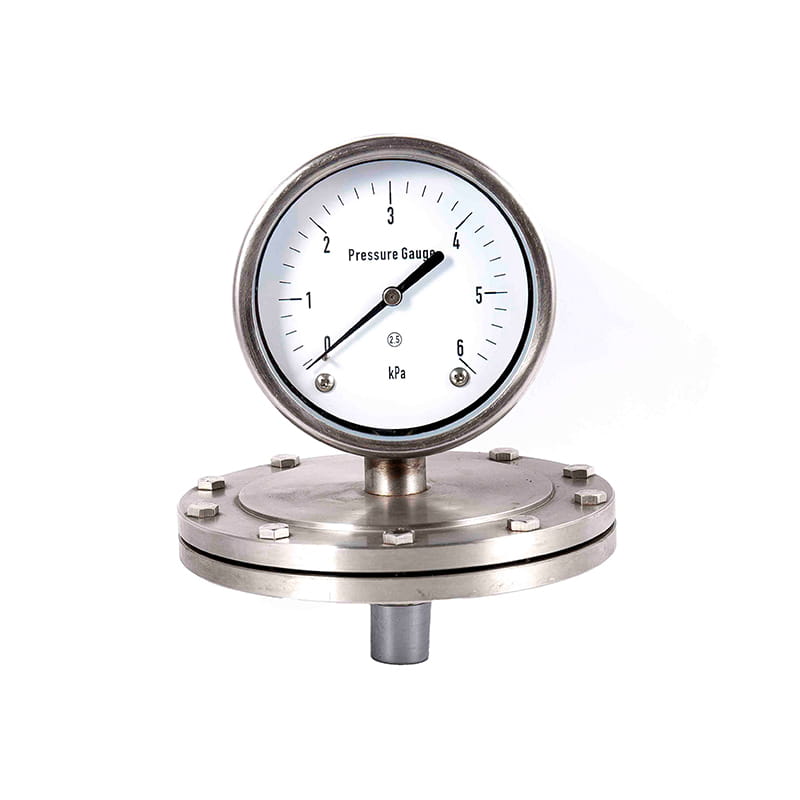

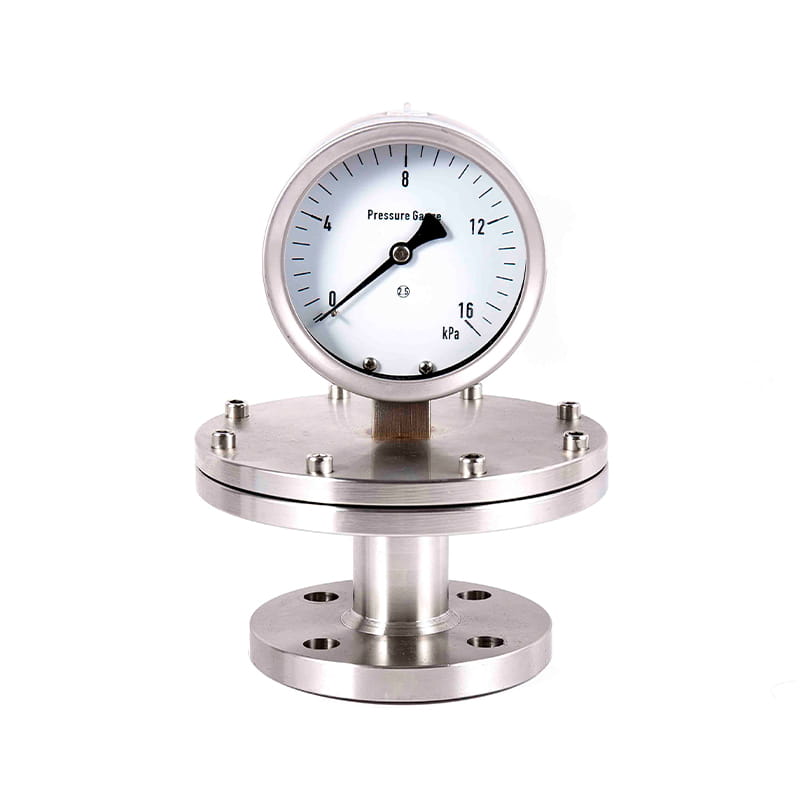

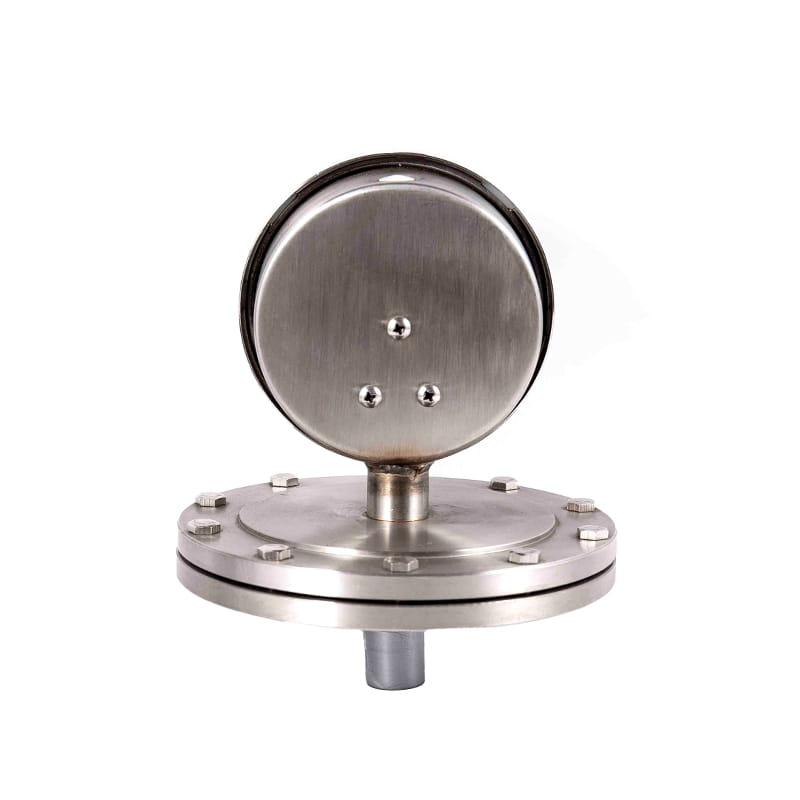

◆ Model: Yp100-L YP150-L YP100-F YP150-F
◆ Tekniske parametre:
| Model | YP100-L 、 YP100-F | YP150-l 、 YP150-F |
| Nominel diameter | F 100 | F 150 |
| Nøjagtighedsklasse | 2.5 | |
| Måleområde （ KPA ） | Negativt tryk: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2,5 ～ 0 -1.6 ～ 0 Positivt tryk: 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1,6 0 ～ 2.5 Positivt og negativt pres: -0,8 ~ 0,8 -1,2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| Måleområde （ MPA ） | Vakuum: -0.1 ~ 0 Trykvakuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1,6 0 ～ 2.5 | |
| Brug omgivelsestemperatur | -40 ℃～ 70 ℃ | |
| Membranmateriale | Ocr18ni12mo2ti ; SUS316 ; | |
| Monteringstype | Gevind ( L ); Flange ( F ), ( F1 ) | |
| Vibrationsmodstandsklassificering | V · H · 2 | |
| Ingressbeskyttelse | IP64 | |
| Håndhæve standarden | JB/T 5491 | |

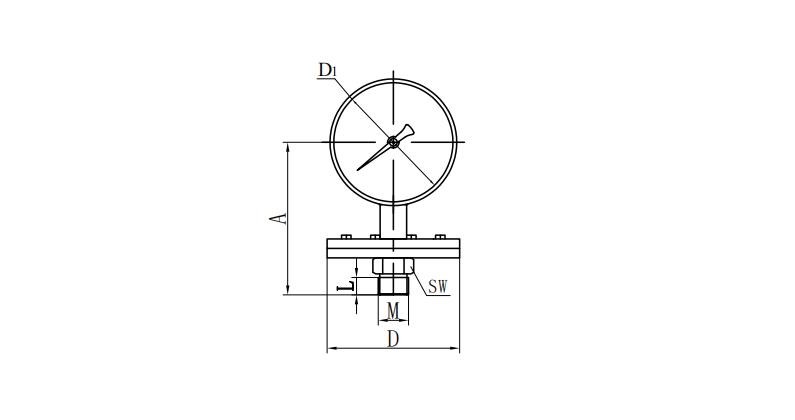

◆ Eksterne dimensioner:
Gevind ( L )
| Model | Dimensioner ( mm ) | |||||
| EN | D | D1 | Sw | L | M | |
| YP100-L | 135 | Φ 97.5 Mikropressur φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-l | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| Bemærk: Den fælles tråd ( M ) kan laves til rørtråd eller konisk rørtråd i henhold til brugerkrav (se Selection Guide). | ||||||
