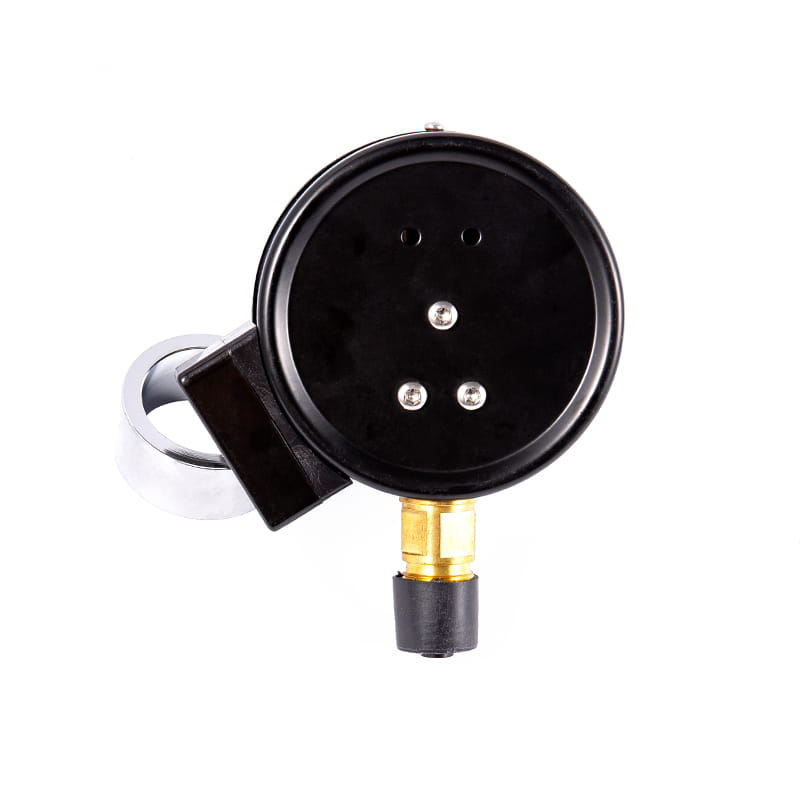

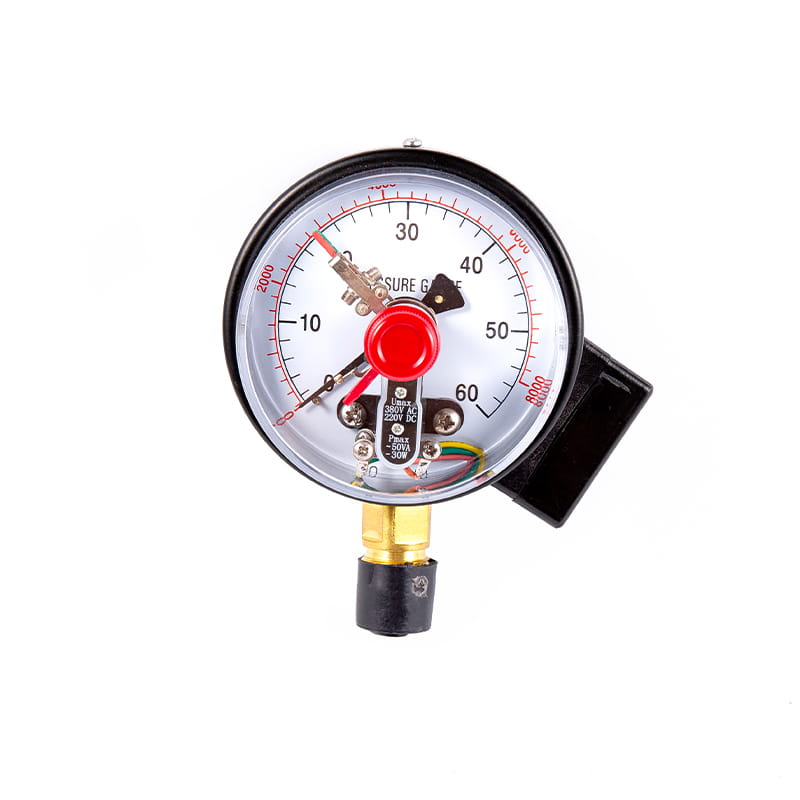

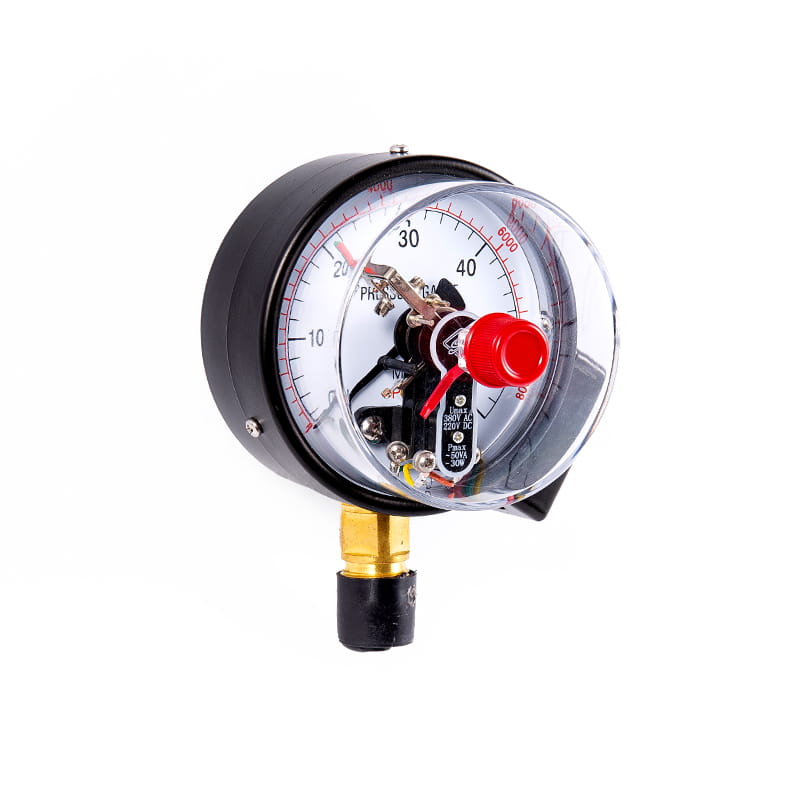

YXC-serien Magnetisk assisteret elektrisk kontakttrykmålere

◆ Model: YXC60 YX100 YXC-150

◆ Anvendelse: Denne type instrument er velegnet til at måle trykket af væsker, gasser eller dampe uden eksplosionsfare, ingen krystallisation, ingen størkning og ingen ætsende virkning på kobber- og kobberlegeringer. Når det er udstyret med et passende kredsløb, kan det sende en alarm eller automatisk kontrol til tryksystemet, der skal måles og kontrolleres.

YXC Serieprodukter vedtager magnetisk assisteret elektrisk kontaktenhed, som har fordelene ved stabil og pålidelig handling og stor kontaktkraft.

◆ Hvis det er nødvendigt at fremstille en stødfast type trykmåler, kan det fyldes med glycerin eller silikoneolie.

Få et tilbud

PREV：YXCH Series Reed Electric Contact Pressure Gauge NEXT：CYBN-serie jordskælvsbestandig (seismisk) rustfrit stål differentieret trykmålere

Parameter
Kontakt os

◆ Tekniske parametre:

Model		YXC60		YXC100		YXC150
Nominel diameter		Φ 60		Φ 100		Φ 150
stille Feign type stil	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Montering af tråde		M14 × 1.5		M20 × 1.5
Nøjagtighedsklasse		2.5		1.6
Måleområde （ MPEN ）		ægte plads: -0.1 ~ 0 Trykvakuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold		Temperatur: -40 ° C ~ 70 ° C; Relativ fugtighed: ≤ 85 Beholdende
Elektriske parametre		★ Maksimal arbejdsspænding: 380V ENC ; 220V DC ★ Maksimal kontaktkraft: 30va ★ Kontroltilstand: De øvre og nedre grænser, øvre øvre grænser (dobbelt øvre grænser), nedre undergrænser (dobbelt nedre grænser) og andre langsomme magnetiske hjælpekontaktafbrydere kan justeres i hele området
Ledninger		Koblingsboks	1		2		3	4
		Ledning af farvekode	rød		grøn		gul	sort
		Outputterminaler	øvre grænse		nedre grænse		offentlig	jording
Vibrationsmodstandsklassificering		V · H · 3
Bourdon Tube Material		QSN4-0.3
Ingressbeskyttelse		IP54
Håndhæve standarden		JB/T 9273
Note: 1 . Den fælles tråd kan tilpasses i henhold til brugerkrav.

◆ Bedømt belastningsreferenceværdi:

spænding (V)	Resistiv belastningsstrømværdi ( A )		Værdien af den induktive belastningsstrøm （ A ）
spænding (V)	Ac	DC	Værdien af den induktive belastningsstrøm （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Dimensioner:

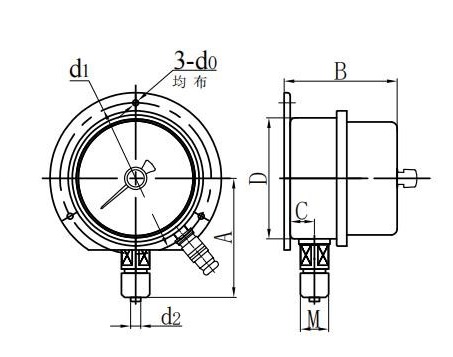

Radial direkte (I.)

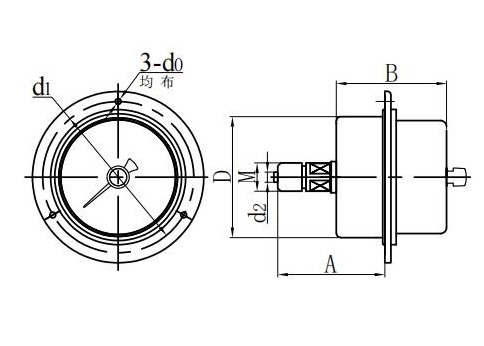

Aksial Excentrisk direkte (ii.)

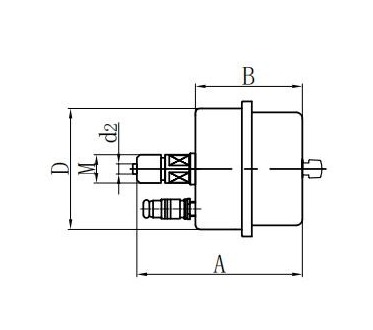

Axial koncentrisk direkte (iii.)

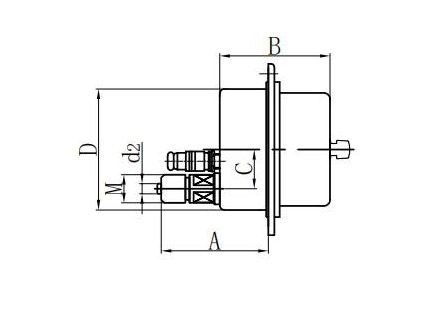

Axial excentrisk flush (iv.)

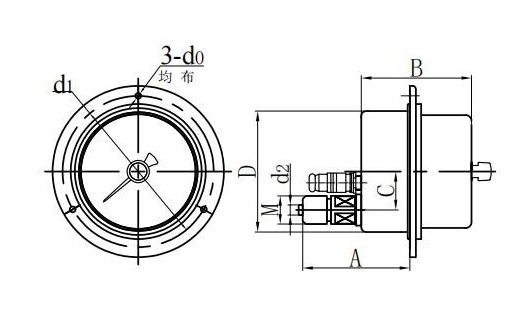

Axial koncentrisk flush -montering (V.)

Radial Convex Mount (VI.)

Model	Dimensioner ( mm )
Model	EN	B	C	D	D0	D1	D2	M
YXC60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
YXC60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
YXC60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
