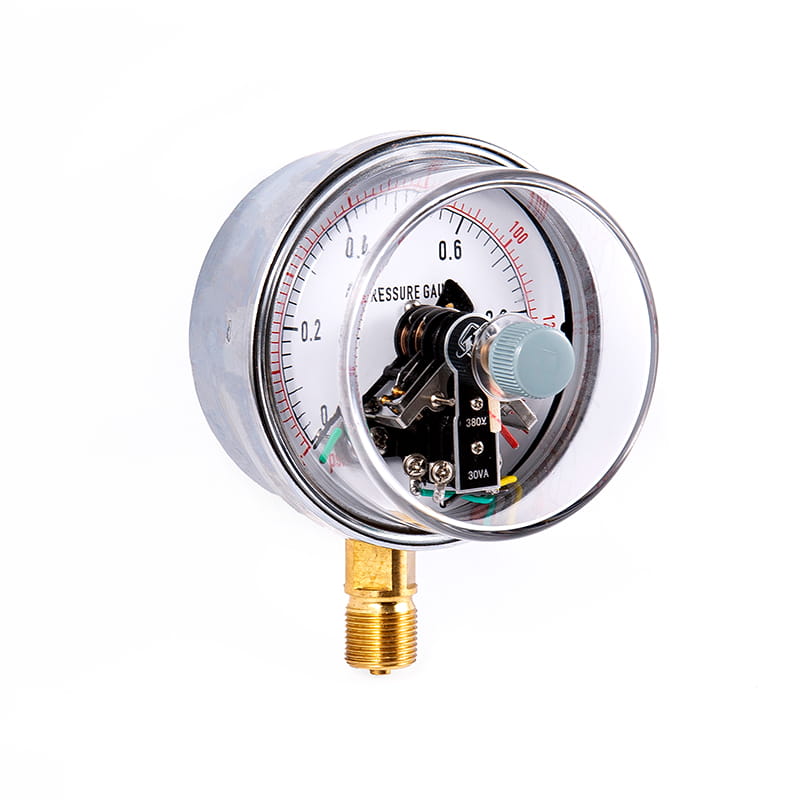

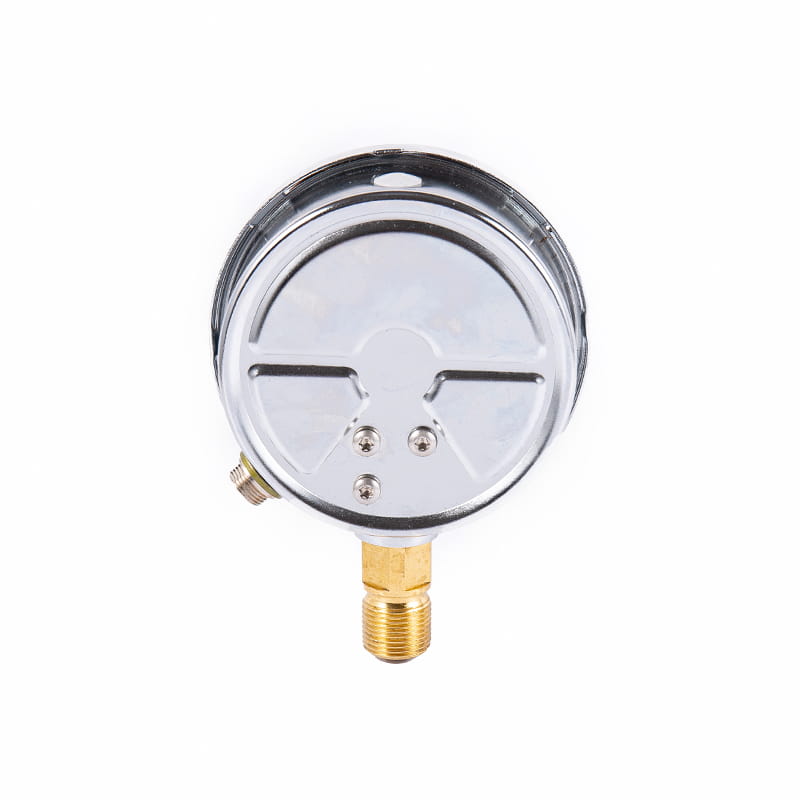

YXCH Series Reed Electric Contact Pressure Gauge

◆ Model: YXCH100 YXCH150

◆ Anvendelse: Denne type instrument er velegnet til at måle trykket af væsker, gasser eller dampe uden eksplosionsfare, ingen krystallisation, ingen størkning og ingen ætsende virkning på kobber- og kobberlegeringer. Når det er udstyret med et passende kredsløbssystem, kan det sende en alarm eller automatisk kontrol til det tryksystem, der skal måles og kontrolleres.

Denne type instrument forbedrer kontakten til en vakuumindretning, som undgår den dårlige kontakt forårsaget af oxidation af kontakten, så det har egenskaberne ved hurtig og følsom respons og pålidelig kontaktkontakt, og er en rookie, der kan erstatte det magnetiske kontakttrykmåler under arbejdsvilkårene med lav effekt og lav spænding.

◆ Hvis det er nødvendigt at fremstille en stødfast type trykmåler, kan det fyldes med glycerin eller silikoneolie.

Få et tilbud

◆ Tekniske parametre:

Model		YXCH100			YXCH150
Nominel diameter		Φ 100			Φ 150
Monteringstype	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Montering af tråde		M20 × 1.5
Nøjagtighedsklasse		1.6
Måleområde （ MPA ）		ægte plads: -0.1 ~ 0 Trykvakuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold		Temperatur: -10 ° C ~ 55 ° C; Relativ fugtighed: ≤ 75 Beholdende
Elektriske parametre		★ Bedømt spænding: 24V DC ★ Bedømt strøm: 0,25A ★ Elektrisk liv: 105 gange ★ Kontroltilstand: Den fulde skala kan justere de øvre og nedre grænser, øvre øvre grænser (dobbelt øvre grænser), nedre undergrænser (dobbelt nedre grænser) og andre langsomme rørafbrydere
Ledninger		Luftfartsstik	1	2		3	4
		Linje farve	rød	grøn		gul	sort
		Outputterminaler	øvre grænse	nedre grænse		offentlig	jording
Vibrationsmodstandsklassificering		V · H · 3
Bourdon Tube Material		QSN4-0.3
Ingressbeskyttelse		IP54
Håndhæve standarden
Bemærk: Den fælles tråd kan laves til rørtråd eller konisk rørtråd i henhold til brugerkrav (se Selection Guide).

◆ Dimensioner:

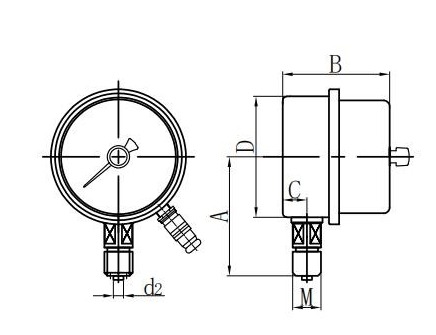

Radial direkte (I.)

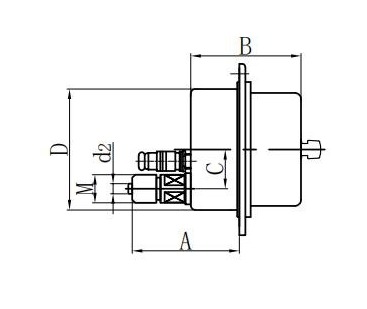

Aksial Excentrisk direkte (ii.)

Axial excentrisk flush -montering (IV.)

Radial Convex Mount (VI.)

Model	Dimensioner ( mm )
Model	EN	B	C	D	D0	D1	D2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxch150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
