YXCM -serien Magnetisk følsom elektrisk kontakttrykmåler

◆ Model: YXCM100 YXCM150

◆ Anvendelser: Denne form for instrument er et ideelt alternativ til den magnetiske assisterede elektriske kontakttrykmåler, det bevarer fordelene ved det traditionelle elektriske kontakttrykmåler med intuitiv indikation og enkel justering, og foretager grundlæggende forbedringer af indersiden af instrumentet, ved hjælp af magnetisk induktionsintegreret kredsløb til indsamling af signaler uden mekanisk kontakt, ingen gnist-anti-interferens, hurtigt og følsomme respons, sikre og reliable arbejde, nøjagtige signal og andre karakterer. Det kan let forbindes med Pc Bestyrelser, optokoblere, programcontrollere og andre elektroniske kredsløb og kan direkte drive små effektrelæer eller kontaktorer.

Instrumentet er velegnet til at måle trykket af væsker, gasser eller dampe, der er ikke-eksplosive, ikke-krystalliserede, ikke-solidificerende og har ingen ætsende virkning på kobber- og kobberlegeringer.

◆ Hvis det er nødvendigt at fremstille en stødfast type trykmåler, kan det fyldes med glycerin eller silikoneolie.

Få et tilbud

◆ Tekniske parametre:

Model		YXCM100			YXCM150
Nominel diameter		Φ 100			Φ 150
Monteringstype	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Montering af tråde		M20 × 1.5
Nøjagtighedsklasse		1.6
Måleområde （ MPA ）		ægte plads: -0.1 ~ 0 Trykvakuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tryk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold		Temperatur: -10 ° C ~ 55 ° C; Relativ fugtighed: ≤ 75 Beholdende
Elektriske parametre		★ max belastning: 5A 220V AC; 5A 30V DC ★ Strømforsyningsspænding: 24V DC ★ strømforbrug: ≤1,5va ★ Elektrisk liv: 105 gange ★ Kontroltilstand: Justerbare øvre og nedre grænser i fuld skala, øvre øvre grænser (dobbelt øvre grænser), nedre nedre grænser (dobbelt nedre grænser) og andre langsomme magnetiske induktionsafbrydere
Ledninger		Luftfartsstik	1	2		3	4	5
		Linje farve	rød	grøn		gul	sort	palme
		Outputterminaler	øvre grænse	nedre grænse		offentlig	strømforsyning negativ elektrode	strømforsyning katode
Vibrationsmodstandsklassificering		V · H · 3
Bourdon Tube Material		QSN4-0.3
Ingressbeskyttelse		IP54
Håndhæve standarden
Bemærk: Den fælles tråd kan laves til rørtråd eller konisk rørtråd i henhold til brugerkrav (se Selection Guide).

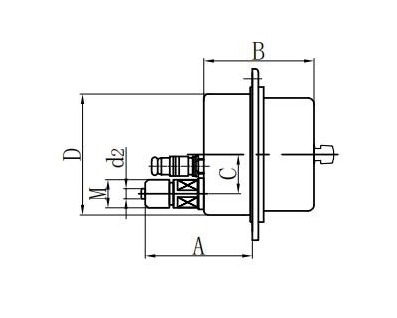

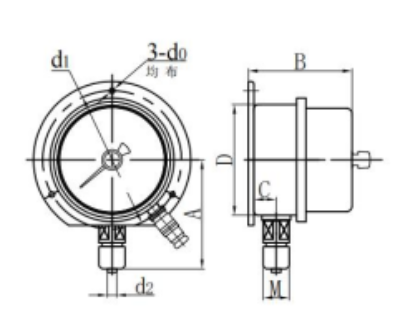

◆ Dimensioner:

Radial direkte (I.)

Aksial Excentrisk direkte (ii.)

Axial excentrisk flush -montering (IV.)

Radial Convex Mount (VI.)

Model	Dimensioner ( mm )
Model	EN	B	C	D	D0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
