"Sameksistensforholdet" mellem flow og tryk En afgørende kombination i industriel måling

Flowmålere og manometre er tæt beslægtede i industrielle måle- og kontrolsystemer, hovedsageligt gennem principperne for fluidmekanik og praktiske anvendelsesscenarier. Følgende er de vigtigste forbindelser og samarbejdseffekter mellem dem.

Korrelationen af måleprincipper
·Bernoulli-ligning: Mange flowmålere (såsom åbningsplader, Venturi-rør, differenstrykflowmålere) beregner flowhastigheden indirekte ved at måle væskens trykforskel. Trykmålere give afgørende trykforskelle eller statiske trykdata i sådanne scenarier.
·Væskekarakteristikafhængighed: Forholdet mellem strømningshastighed og tryk påvirkes af faktorer som væskedensitet og viskositet. Det er nødvendigt at kombinere trykdata for at korrigere flowmålingen (for eksempel er gasstrømningshastigheden væsentligt påvirket af trykændringer).

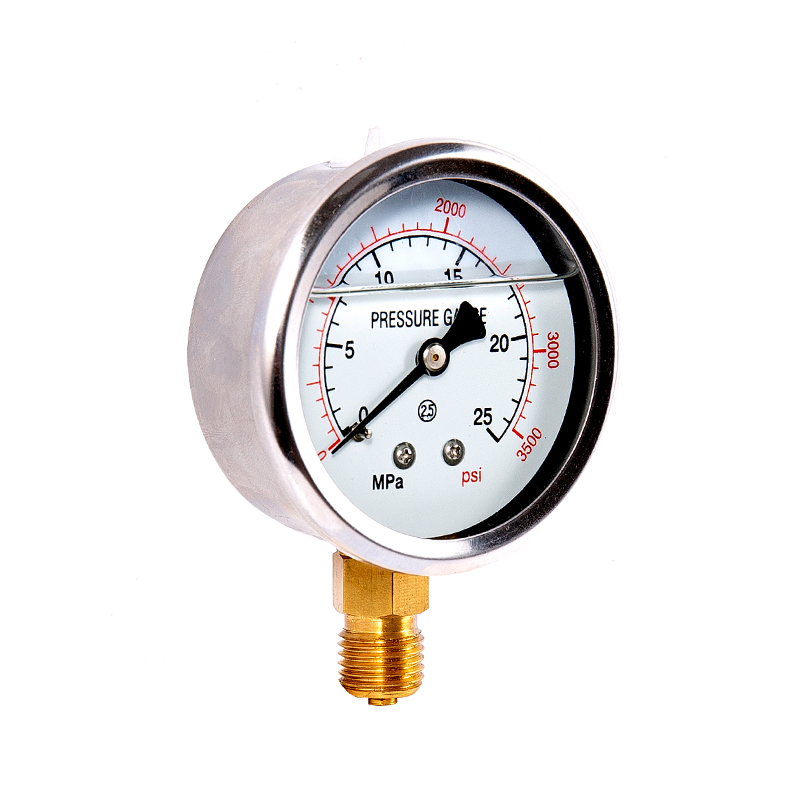

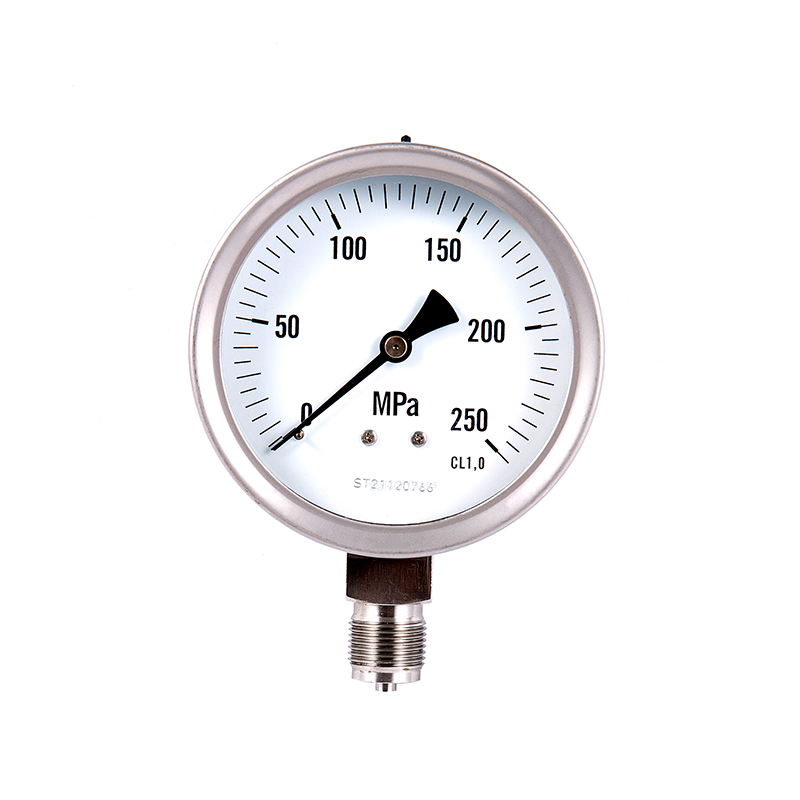

Manometre

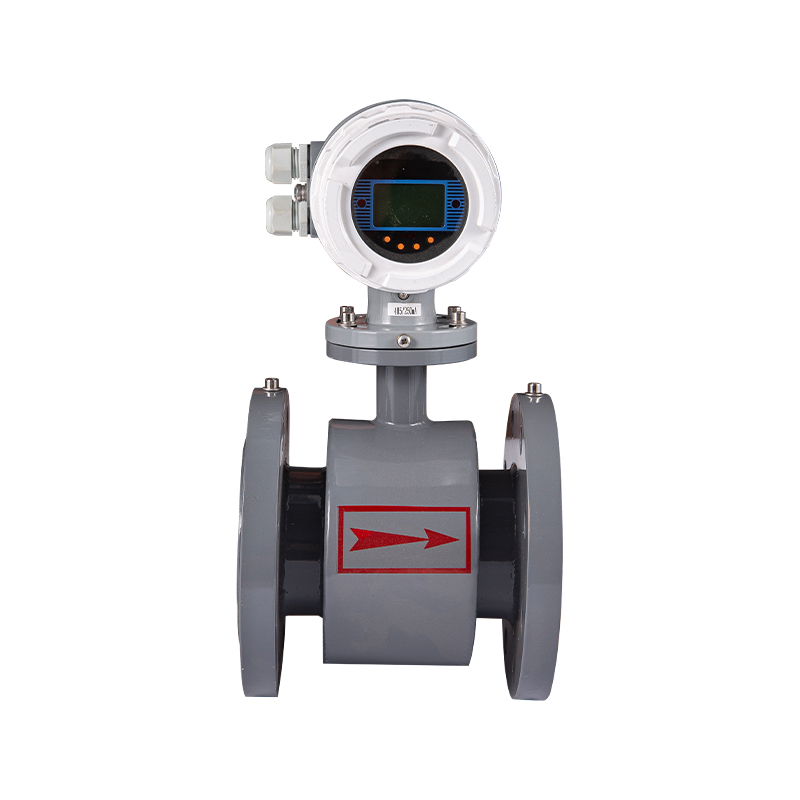

Flowmålere

Systemovervågning og kontrol
· Processtabilitet: Trykmåleren overvåger tryksvingningerne i rørledningen. Hvis der er en abnormitet i trykket (såsom blokering eller lækage), kan aflæsningen af ​​flowmåleren blive ugyldig eller forvrænget.
· Lukket kredsløbsstyring: I pumpe- eller ventilstyringssystemer føres signalerne fra flowmåleren og trykmåleren i fællesskab tilbage til regulatoren, hvilket gør det muligt at justere udstyret for at opretholde stabilt flow og tryk (såsom en PID-reguleringskreds).

Kalibrering og kompensation
·Trykkompensation: For gasflowmålere (såsom turbine, termisk type) kræves trykdata for at konvertere den volumetriske flowhastighed til standardbetingelser (Nm³/h) for at undgå fejl forårsaget af trykvariationer.
·Fejldiagnose: Et pludseligt trykfald kan indikere en rørledningslækage. På dette tidspunkt vil flowmålerens aflæsning være unormalt høj. Det er nødvendigt at undersøge problemet ved at kombinere data fra trykmåleren.

Typiske anvendelsesscenarier

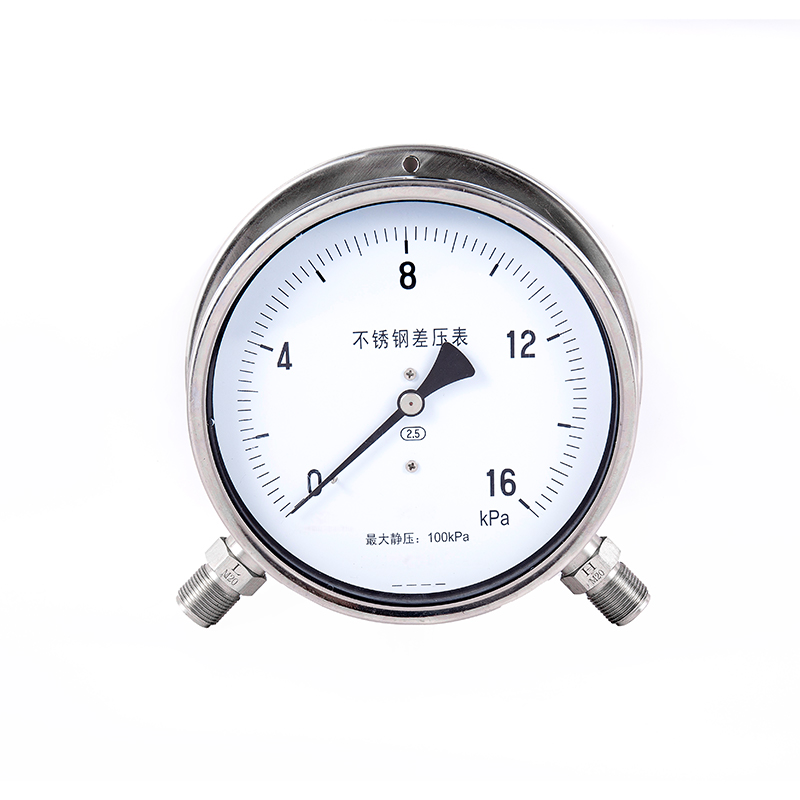

· Differenstryk flowmåler: Strømningshastigheden beregnes direkte ud fra trykaflæsningerne fra højtryks- (P1) og lavtryks- (P2) trykmålerne.
·Pumpe/kompressorsystem: Udløbstrykmåleren er forbundet med flowmåleren for at sikre, at udstyret fungerer inden for det sikre trykområde og leverer den forventede flowhastighed.
·Rørledningsnetværksbalance: I vandforsynings-/gasforsyningsnettene skal trykfordelingen og flowfordelingen overvåges samtidigt for at optimere effektiviteten.

Valg og installation
· Positioneringskoordinering: Trykmålere er typisk installeret opstrøms og nedstrøms for flowmåleren for at give referencetryk eller for at verificere stabiliteten af flowmønsteret (såsom for at undgå hvirvelinterferens).
·Rangetilpasning: Til højtrykssystemet skal der vælges trykbestandige målere. Samtidig bør flowmålerens rækkevidde dække flowområdet under trykvariationer.

Sammenfatning: Flowmålere og trykmålere er i det væsentlige komplementære: Flowmåleren fokuserer på "flowvolumen", mens trykmåleren fokuserer på "skubbekraft". Deres kombinerede brug kan øge systemets pålidelighed, især under dynamiske driftsforhold eller højpræcisionsscenarier (såsom i den kemiske industri og energiindustrien). I praktiske applikationer er data fra begge ofte integreret i SCADA- eller DCS-systemer for at muliggøre omfattende analyse og kontrol.

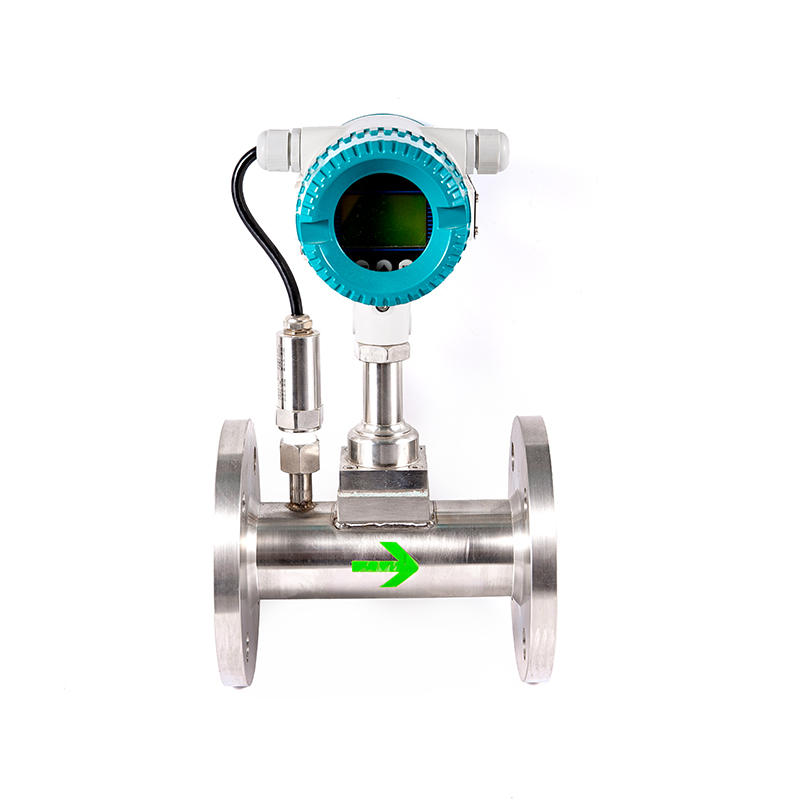

Vortex flowmåler
