Kender du industriudstyrets stødsikre trykmålermodel, struktur og materiale?

Stødsikker trykmåler

I det komplekse miljø med industriel produktion påvirker stabiliteten af trykmåling direkte udstyrssikkerhed og produktionseffektivitet. Almindelig trykmålere er tilbøjelige til at ryste markøren, unøjagtige aflæsninger og endda beskadigelse af mekanismen i omgivelser med vibrationer eller pulser. Derimod er stødfaste trykmålere med deres unikke design blevet et "must-have" udstyr under vibrationsforhold. Denne artikel vil udføre en dybdegående analyse fra tre dimensioner: model, struktur og materiale, for at hjælpe dig med at foretage præcise valg og applikationer.

Model

Modellen af en stødsikker trykmåler inkluderer normalt kerneoplysninger såsom måleområde, strukturel form og installationsmetode. Tage mainstream YN-serien som et eksempel:

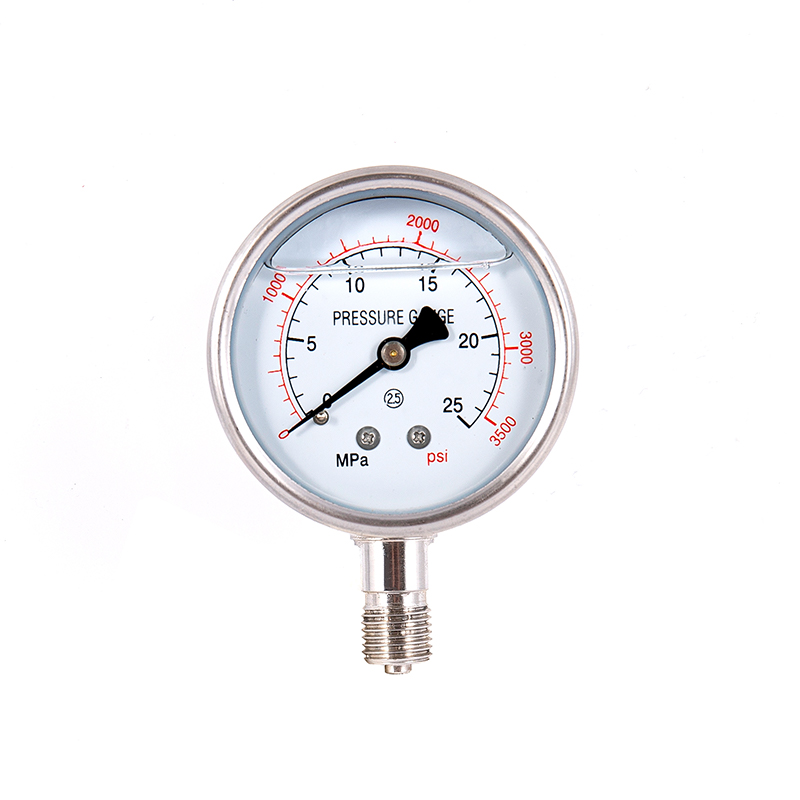

·YN-60: Y står for trykmåler, N angiver stødmodstand, 60 repræsenterer urskivens diameter (i mm). Uden suffiks antages det at være radialt kantløs installation, velegnet til små og mellemstore udstyr (såsom luftkompressorer, hydrauliske pumper)

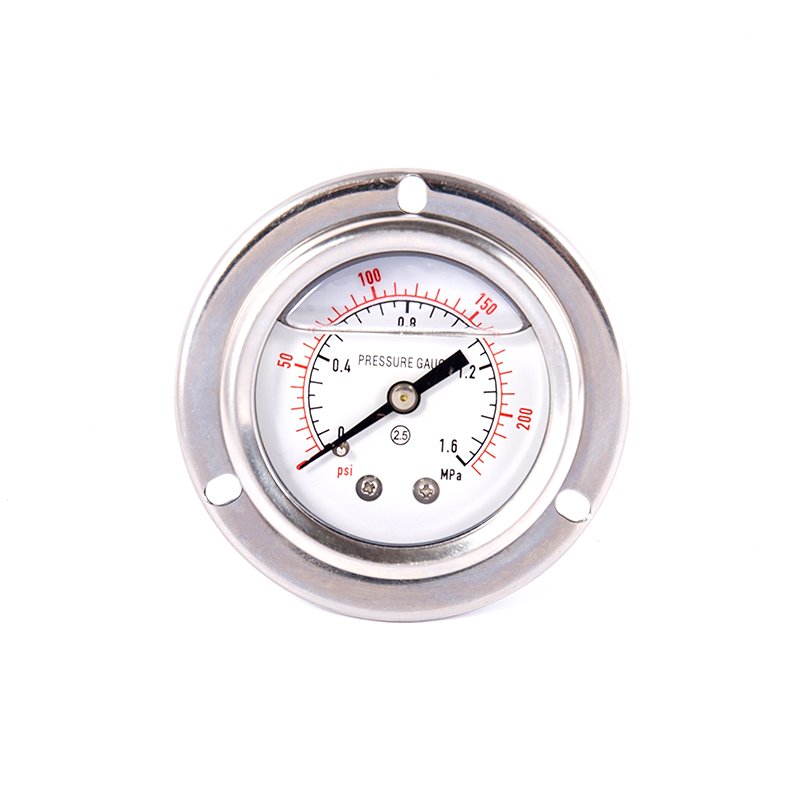

·YN-100ZQ: "ZQ" angiver aksial kantmonteret installation, som er velegnet til indlejring i styreskabspanelet for at forhindre vibrationsoverførsel. Det bruges almindeligvis i scenarier med kraftig vibration, såsom skibsmaskinrum og minemaskiner.
Udvælgelsesprincip: Baseret på vibrationsintensiteten (hvis f.eks. udstyrets vibration overstiger 3,5 m/s, skal der vælges en stødbestandig type), mediumegenskaberne (såsom korrosivt miljø kræver rustfrit stålmateriale) og installationsrummet foretages et omfattende udvalg.

Strukturelt design

Stabiliteten af den stødsikre trykmåler stammer fra tre kernedesigner:
Dobbelt dæmpningssystem
· Fysisk buffering: Urkassen er fyldt med højviskositets silikoneolie eller glycerin (i overensstemmelse med ISO VG 1000-standarderne), som absorberer over 80 % af den mekaniske vibrationsenergi, hvilket reducerer amplituden af pointerbevægelsen med 80 %.
· Tætningsdesign: Til den aksiale type med kantmonteret installation (såsom YN-100ZQ) bruges et dobbeltlagsglas til at isolere dæmpningsvæsken og positioneringsstifter, hvilket forhindrer udsivning af olie i at påvirke nøjagtigheden.

Dynamisk responsoptimering: Til applikationer, der involverer pulserende tryk såsom kompressorer og pumper, opnår den stødsikre trykmåler dette ved at forlænge viserens bevægelsesvej (for eksempel ved at bruge et spiralfjederrør), konvertere øjeblikkelige tryksvingninger til gradvise ændringer, hvilket sikrer en langsigtet stabilitet med en nøjagtighed på ±1,6 %.

Vælg efter materiale
Materialet bestemmer direkte korrosionsbestandigheden, temperaturbestandigheden og levetiden for trykmåleren.
Etui og stik:
· Rustfrit stål: Modstandsdygtig over for syre- og alkalikorrosion, velegnet til den kemiske og farmaceutiske industri. Det kan fungere stabilt i scenarier med høj efterspørgsel som atomkraft og fødevareforarbejdning.
· Kobberlegering: Lav pris, let at behandle, almindeligvis brugt i hydrauliske systemer uden stærke korrosive effekter. Det bør dog undgås i at komme i kontakt med ammoniakmedium (da det er tilbøjeligt til spændingskorrosion).

Fjederrør og bevægelse:
·Fosforbronze: Den har god elasticitet og er modstandsdygtig over for træthed. Den er velegnet til miljøer med høj temperatur (fra -10 ℃ til 60 ℃), såsom i almindeligt industrielt udstyr.
· Rustfrit stål: Modstår deformation selv ved høje temperaturer (-40 ℃ til 200 ℃), velegnet til damprørledninger og højtemperaturreaktionsbeholdere.

Dæmpevæske og tætninger:
·Siliconeolie: Har en bred temperaturtolerance - størkner ikke ved -40℃ og fordamper ikke ved 200℃. Det er det foretrukne valg til højtemperaturapplikationer (såsom det hydrauliske system i sprøjtestøbemaskiner).
·Nitril gummipakninger: Modstandsdygtig over for olie, men ikke over for opløsningsmidler. Fluorgummitætninger kan modstå stærke ætsende medier, men de er dyrere.

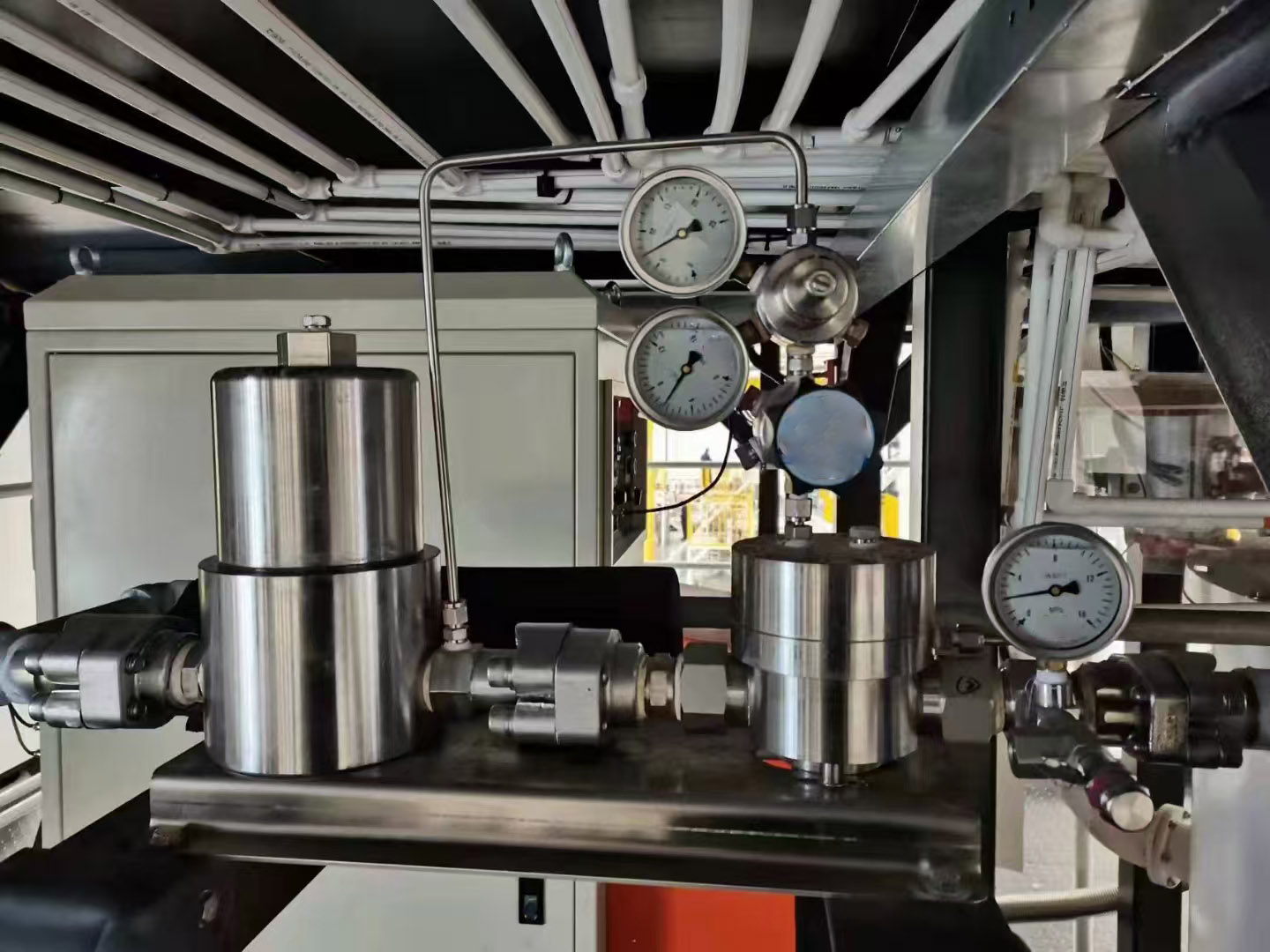

Anvendelsesscenarier og valgforslag
Scenarier, hvor en jordskælvsbestandig trykmåler er obligatorisk
·Stærkt vibrationsmiljø: Skibsmaskinrum (vibrationsacceleration større end 5 m/s²), mineknusere, udvalgte aksiale installationsmodeller.
Pulserende trykmedium: Udløb fra stempelkompressor (pulsering op til 0,2 MPa), hydraulisk system af sprøjtestøbemaskine (slagfrekvens 30-50 Hz). Vælg fortrinsvis strukturer med bufferskruer.

Nøgleparametre til valg
·Rækkevidde: Dækker 1,5 gange arbejdstrykket (vælg f.eks. 0 - 16 MPa for en 10 MPa arbejdstilstand). Undgå langtidsdrift på fuld rækkevidde for at forhindre træthed af fjederrøret.
· Tilslutning: Vælg det passende gevind baseret på udstyret (såsom G1/2, M20*1,5). Til ætsende medier skal du bruge 316L konnektorer i rustfrit stål.

Vedligeholdelse og installation: Forlænget levetid
·Installationsspecifikation: Installer lodret og sørg for, at dæmpningsvæsken er jævnt fordelt. Hældningsvinklen skal være ≤ 30°; for principielle vibrationskilder bør der om nødvendigt tilføjes et bufferrør.
· Regelmæssig vedligeholdelse: Kalibrer en gang hver 24. måned. I miljøer med høje temperaturer (over 80°C), inspicer silikoneoliestatus hver 12. måned. Hvis olien bliver uklar eller lækker, skal den straks udskiftes.
· Ekstremt miljøhåndtering: -20 ℃ og derunder: Olie- og glycerinfyldte termometre er forbudt. En alternativ lavtemperatur silikoneolietype er tilgængelig. I stærkt korrosive miljøer skal integriteten af ​​den rustfri ståloverflades passiveringslag kontrolleres regelmæssigt.

Udvælgelsen og anvendelsen af ​​stødsikre trykmålere involverer en kombination af teknologi og erfaring. Fra de grundlæggende industrielle anvendelser af YN-60 til de komplekse arbejdsforhold for YN-150ZQ, fra økonomien i kobberlegeringer til den høje korrosionsbestandighed af 316L rustfrit stål, afspejler hver detalje håndværket i industrielt design. Vælg Wuxi specielle trykmålere for at beskytte din industrielle produktion.
