Sådan vælger du en sender？

（Forklaring af model, struktur og materiale.）

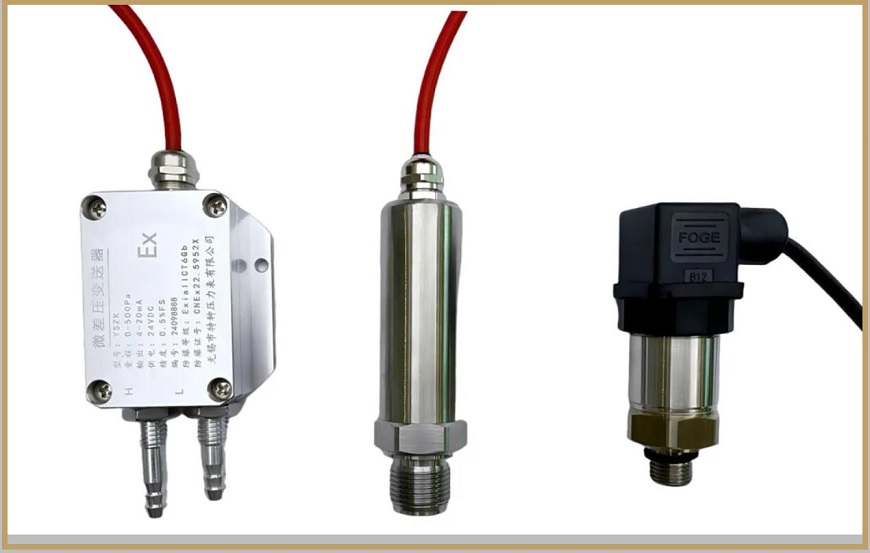

En kompakt tryksender (på engelsk: kompakt tryktransmitter) er en miniaturiseret enhed, der konverterer det målte tryksignal (såsom gas eller væsketryk) til standardiserede elektriske signaler (såsom 4-20mA, 0-5V osv.) For lettere transmission, display eller kontrol. Dens funktioner inkluderer lille størrelse, let vægt, praktisk installation og egnethed til applikationer med begrænset plads (såsom inden for kompakt udstyr, bærbare instrumenter eller mikroindustrielle systemer).

1. nøglen til bestemmelse af modellen ligger i parametrene.
Modelnumrene på kompakte trykoverførslere er normalt en kombination af bogstaver og tal. Kodningsreglerne varierer lidt mellem forskellige producenter, men kerneparametrene er generelt de samme. Ved at overveje disse punkter kan du hurtigt matche kravene:
· YSZC: Repræsenterer produktserien, hvilket indikerer, at den hører til en specifik kompakt tryktransmitter -serie. Det kan være en kode, brev eller intern nummereringsregel, der er indstillet af producenten, eller det kan repræsentere, at den har nogle almindelige egenskaber.
· Trykområde: markeret direkte med tal. Almindelige enheder inkluderer MPA, KPA og BAR. For eksempel angiver 0-1 MPa, at måleområdet er 0 til 1 megapascal.
· Udgangssignal: ofte brugt i industrien er "4-20MA" (analogt signal) og RS485 (digitalt signal, ofte parret med Modbus-protokol). Modellen kan indikere den som "420" eller "RS485".
· Nøjagtighedsklasse: Det er angivet med tal eller bogstaver. For eksempel repræsenterer "0,25" en nøjagtighed på 0,25 klasse, og "0,5" er en 0,5 klasse. Jo højere nøjagtighed, jo mindre er målefejlen.

2 ， de tre kernekomponenter bestemmer ydelsen.
Den kompakte tryksender er lille i størrelse, men har en kompakt struktur og komplette funktioner. Det er hovedsageligt sammensat af tre kernedele:
· Tryksensende element (kernefølende enhed): I direkte kontakt med det målte medium konverterer det tryksignaler til små elektriske signaler. Mainstream-typer inkluderer "diffus siliciumsensor" (høj nøjagtighed, hurtig respons, egnet til konventionelle industrielle scenarier) og "keramisk sensor" (resistent over for korrosion, anti-gennemurling, der er egnet til barske medier såsom syrer og alkalier).
· Signalbehandlingsmodul: Modtager de små signaler fra trykfølingelementet og gennem amplifikation, filtrering og lineariseringsbehandling konverterer dem til standardudgangssignaler (såsom 4-20MA). Denne del bestemmer transmitterens stabilitet og anti-interferensevne.
· Sag og interface: Skallen fungerer som en beskyttelses- og tætningskomponent, mens grænsefladen bruges til at tilslutte den testede rørledning/udstyr. Almindelige beskyttelsesniveauer inkluderer IP65 (støvtæt og splashproof) og IP67 (støvtæt og vandtæt nedsænkning). Forbindelsestyperne inkluderer M20*1,5 tråd (standard), G1/4 -tråd (imperial) osv.

3, materialet bestemmer målingsresultatet.
Trykfølsommembran: I direkte kontakt med mediet er det en nøglefaktor i valg af materiale.
· 316L Rustfrit stål: modstandsdygtig over for korrosion med høj styrke, der er egnet til de fleste scenarier såsom vand, olie og almindelige gasser og giver god værdi for pengene.
· Legering C: resistente over for stærke ætsende midler (såsom saltsyre og svovlsyre), der er egnet til barske miljøer i industrier som kemisk og metallurgi.
· Tantalark: resistent over for stærke syrer (især hydrofluorinsyre) med høje omkostninger og bruges kun under særlige omstændigheder.
· Keramik: modstandsdygtig over for syrer og alkalier uden statisk elektricitet, der er egnet til anvendelse på hygiejne-niveau, såsom mad og medicin (undgå metalforurening).
Sagsmateriale
Oftest lavet af die-støbt aluminiumslegering (med overfladepulverbelægning, lette, lave omkostninger) eller rustfrit stål (resistent over for korrosion, høj temperatur, egnet til udendørs og fugtige miljøer).

Tætningsmateriale
Almindeligt anvendte materialer inkluderer nitrilgummi (resistent over for olie, egnet til normale temperaturer), fluorgummi (resistent over for både høje og lave temperaturer, resistente over for stærk korrosion, egnet til ekstreme tilstande) og silikonegummi (fødevarekvalitet, egnet til hygiejenscenarier).

4, hvordan man vælger den rigtige sender: 3 nøgletips
· Fokus på medium først: For ætsende medier inkluderer begrænsede muligheder Hastelloy -legeringer, keramiske membraner og til sanitære applikationer vælges keramik og silikonegummiprodukter.
· Fokus på arbejdstilstand for det andet: For miljøer med høj temperatur vælges et rustfrit stålhus og fluorgummisætning. I begrænsede rum bekræftes længden af ​​senderen (normalt ≤ 100 mm).
· Overvej til sidst kravene ： præcisionskravet er til en 0,25-klasses diffusionssiliciumsensor. Derudover er der behov for fjernkommunikation, og RS485 -output skal vælges.

Oversigt:
Selvom den kompakte tryktransmitter er lille i størrelse, er det vigtigt at vælge den rigtige model og materiale for at sikre dens betydelige rolle i den industrielle måling. Hvis du har nogen specifik tvivl om udvælgelsen baseret på arbejdsvilkårene, er du velkommen til at efterlade en kommentar i diskussionsområdet til yderligere diskussion!
