Hvordan vælger man materialet til en differenstrykmåler?

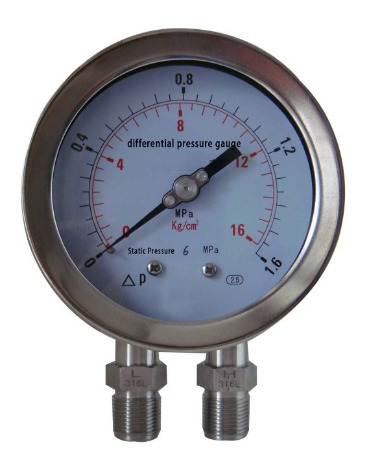

Differential Trykmåler

Differentialet trykmåler er et instrument, der anvendes til at måle trykforskellen mellem to points.It har to trykgrænseflader (H højtryksende, L lavtryksende).Og overvågning (filtre, renrum), måling (flow, niveau), kontrol (industrielle processer).Det er et vigtigt værktøj til at sikre sikker, effektiv og stabil drift af systemet, samt til at opnå forebyggende vedligeholdelse.

I,Hvordan identificerer man modellen af en differenstrykmåler?
Modellen af en differenstrykmåler er normalt sammensat af "serie kodeområde nøjagtighed installationsmetode specielle funktioner". Forskellige producenter har lidt forskellige navngivningsregler, men kerneparametrene er de samme. At forstå disse punkter er tilstrækkeligt:
·Seriekode: Repræsenterer instrumentets grundlæggende type. For eksempel er YXC-serien en magnetisk-assisteret punkt elektrisk kontaktdifferenstrykmåler (med alarmfunktion), CYW-serien er en mikro-differentialtrykmåler (egnet til scenarier med lavt differenstryk), og DP-serien er en generel industriel differenstrykmåler.
·Rækkevidde: Bestemmer direkte måleområdet. Enhederne er for det meste KPa, MPa eller mbar. Udvælgelsen bør baseres på det faktiske krav til trykforskel.
·Nøjagtighedsgrad: Almindelige karakterer er 0,5, 1,0 og 1,6. Jo mindre tallet er, jo højere er nøjagtigheden (0,5 karakter indikerer, at fejlen ikke overstiger 0,5% af området). Til præcis måling og kontrol bør der vælges højere karakterer; til almindelig overvågning er 1,0 karakter tilstrækkelig.

II,Afmontering af differenstrykmålerstruktur: 3 kernekomponenter bestemmer ydeevnen.
Differenstrykmålerens struktur er ikke kompliceret. Kernen består af tre dele: "sensing element transmission mekanisme indikation enhed". Hver del påvirker målestabiliteten direkte.
·Føleelement: "Føleren" for differenstryk, ansvarlig for at konvertere differenstryksignaler til mekanisk forskydning. Almindelige typer omfatter membrantype (velegnet til lavt differenstryk og korrosive miljøer), bælgtype (med et større måleområde og god stødmodstand) og stempeltype (specifikt til målinger med højt differenstryk).
·Transmissionsmekanisme: Signalets "konverter", som overfører føleelementets forskydning til viseren. For jævnstrøm er det en gear geartransmission. Differenstrykmålere af høj kvalitet vil bruge rustfaste gear til at reducere slid og forlænge levetiden.
·Angivelsesenhed: Resultatets "visningsvindue", herunder drejeknappen, markøren og glaspanelet. Urskiven skal markeres med rækkevidde og gradueringsværdi, og glaspanelet er for det meste hærdet glas (slagfast) eller plexiglas (letvægt).

III,Hvordan vælger man materialet? (Vælg det efter behovene for bedre holdbarhed.)
Valget af materialet til differenstrykmåleren afhænger hovedsageligt af "kontaktmediet" og "det gældende miljø". Det anbefalede materiale til nøgledele er som følger:
·Case materiale: For normale miljøer skal du vælge koldvalset stål (økonomisk mulighed); for fugtige/udendørs miljøer skal du vælge 304 rustfrit stål (anti-korrosion); for korrosive miljøer skal du vælge 316L rustfrit stål eller polytetrafluorethylen (resistent over for syrer og alkalier).
·Materiale af føleelement: Til måling af gasser/rene væsker vælges nitrilgummi (med god elasticitet); til måling af olier/organiske opløsningsmidler vælges fluorgummi (resistent over for olie); til måling af stærke ætsende medier (såsom syre- og alkaliopløsninger) vælges polytetrafluorethylen.
·Fugemateriale: Det er tilstrækkeligt at matche føleelementets materiale for at undgå lækage eller korrosion forårsaget af materialeinkompatibilitet. Almindeligt anvendte materialer er 304 rustfrit stål og messing (bekræftelse er påkrævet, at mediet ikke forårsager korrosion).

IV,De tre kerneprincipper for valg af differenstrykmåler
·Indledende krav: Definer klart måleområdet, nøjagtighedskravene og mediekarakteristika for at undgå "at bruge for meget udstyr til en lille opgave" eller "utilstrækkeligt måleområde".
·Lad os nu se på miljøet: Baseret på faktorer som temperatur, fugtighed, og ætsende, bestemme materialerne til sagen og kernekomponenter.
·Tillidskvalitet: Prioriter valg af producenter med kvalifikationer. Vær særlig opmærksom på transmissionsmekanismens glathed og samlingernes tætningsevne for at reducere vedligeholdelsesproblemer i fremtiden.

Resumé:
Valget af trykmålere kan virke kompliceret, men ved at følge logikken i "se på parametrene for modellen, undersøg kernen for strukturen, og overvej miljøet for materialet", kan man nemt finde det passende udstyr. Hvis du har nogle specifikke spørgsmål om udvælgelsen i et bestemt scenarie, er du velkommen til at efterlade en besked i backend!
