Har du en klar forståelse af bimetale elektriske kontakttermometre?

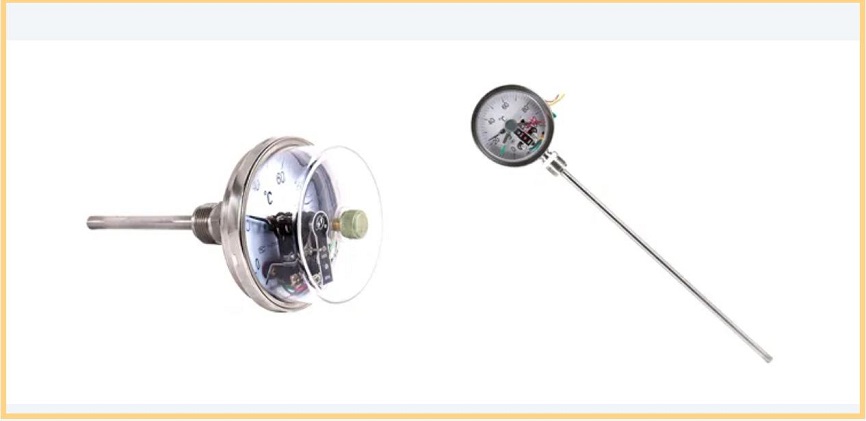

Bimetal elektrisk kontakt termometre

De Bimetallisk elektrisk kontakttermometer er et industrielt instrument, der kombinerer temperaturmåling og automatiske kontrolfunktioner. Den største forskel mellem det og et almindeligt termometer er, at det ud over at indikere temperaturen også automatisk kan kontrollere kredsløbet.

1. hvordan man læser modelnummeret? De vigtigste parametre er alle indeholdt i koden.
De model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Præfiks (WSSX): Angiver klart, at produkttypen er et bimetallisk elektrisk kontakttermometer.

· Det første ciffer (4): Repræsenterer installationsmetoden. 1 - Radial type (skiven er vinkelret på indsættelsesstangen), 2 - Axial type (skiven er parallel med indsættelsesstangen), 3 - Universal type (skiven kan rotere 360 ​​°), 4 - Flange installationstype, 5 - gevindinstallationstype.

· Det andet ciffer (1): Angiver diameteren på urskiven. Valgmulighederne er 1-60 mm, 2-100mm, 3-150 mm, 4-200mm. Jo større diameter, jo tydeligere er læsningen, hvilket gør den velegnet til langdistanceobservation.

· Det tredje ciffer (1): Angiver nøjagtighedsniveauet. 1 - 1,0 niveau, 2 - 1,5 niveau. Jo lavere nøjagtighedsniveauet er, jo mindre betyder målefejlen (for eksempel betyder 1,0 niveau, at fejlen ikke er mere end ± 1% af området).

· Yderligere kode: For eksempel angiver "P" med beskyttende rør, "M" med vandtæt struktur. Valget kan træffes i henhold til brugsmiljøet.

2, de tre kernekomponenter bestemmer ydelsen.
De core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Termometrisk element (temperaturfølende kerne): Det fremstilles ved at rulle sammen to metalplader med forskellige termiske ekspansionskoefficienter (såsom messing og iridiumlegering). Når temperaturen ændres, bøjes det bimetalliske ark på grund af forskellen i ekspansion, hvilket får markøren til at rotere og opnå temperaturindikation.

· Elektrisk kontaktenhed (nøglekomponent til temperaturkontrol): Det består af faste kontakter og bevægelige kontakter. De bevægelige kontakter bevæger sig sammen med markøren. Når temperaturen når den forudindstillede værdi, skaber de to kontakter kontakt/afbrydelse og udløser en ekstern alarm eller kontrolkredsløb (såsom at starte ventilatoren, lukke varmelegemet).

· Hoved- og monteringskomponenter: De head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, materialeudvælgelse: De materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 trin for at vælge det rigtige produkt

· Måleområde: Vælg baseret på det temperaturområde, der skal måles. Det anbefales, at den faktiske måling falder inden for 1/3 til 2/3 af området (for eksempel hvis måling af 0 - 100 ℃, ville det give mere nøjagtige resultater) mere nøjagtige resultater).

· Overvej miljøet: For fugtige/ætsende miljøer skal du vælge rustfrit stålskive med 316L beskyttende rør; For vibrationsscenarier skal du vælge modellerne med stødfast struktur.

·Installation: Til mål for rørtemperatur skal du bruge gevind eller flangeinstallation; For måling af udstyrstemperatur skal du vælge radial eller universel type.

Oversigt:
Selvom strukturen af ​​den bimetalliske elektriske kontakttermometer ikke er kompliceret, påvirker det rimelige udvalg af modeller og materialer direkte måleenøjagtigheden og udstyrets sikkerhed. Vi håber, at denne artikel kan hjælpe dig med hurtigt at forstå kerneviden og undgå udvælgelsesfejl. Har du stødt på problemer i din brug? Velkommen til at efterlade beskeder i feedbackafsnittet ~
