Hvorfor vender Bourdon Tube Pressure Gauge Pointer ikke tilbage til nul? Fejlfindingsvejledning

Analyse af årsagerne: Omgivelser, Materialer, Verifikation/Menneskelig indgriben, Verifikationsregel, Tredjeparts testinstitution ， Brug maskinen
Omgivelser:
·Trykforskellen mellem indersiden og ydersiden af beholderen.
·Transport- eller installationsprocessen blev udsat for betydelige eksterne kraftpåvirkninger.
· Spjældhul blokering.

Materialer:
· Elastisk komponent revner.
·Defekter i udseendet af elastiske komponenter.
· Elastiske komponentråmaterialer har dårlig iboende ydeevne.

Verifikation / menneskelig indgriben:
·Svejsepositioner under produktionsproceslækage.
·Tidsmekanismens skrue blev ikke strammet, og viseren blev ikke trykket fast.
·Forkert drift under installationsprocessen på stedet.

Bekræftelsesregel:
·I den indledende fase af produktionen blev svejsningen holdt under tryk, men ingen ældningsbehandling blev udført efterfølgende.
· Ved kalibrering af trykmåleren blev den nødvendige kalibrering ikke udført.

Tredjeparts testinstitution:
·Blev ikke håndteret med forsigtighed ved optagning eller nedsættelse.
·Detekteringsudstyrets tryk overstiger manometerets område med 15 % til 20 %.

Maskine:
·Brugen af udstyret forårsager betydelige øjeblikkelige trykstigninger og -fald.
· Udstyrets tryk overstiger manometerets område.

Nej .	Den del, hvor der opstår problemer	fænomepologisk beskrivelse	Noter
1	Ingen ældningsbehandling blev udført efter svejsningen blev holdt under tryk	Efter at de elastiske komponenter har gennemgået svejse- og trykfastholdelsesprocesserne, skal de gennemgå en ældningsperiode for at eliminere indre stress. Hvis ældning ikke udføres, efter at justeringen er nøjagtig, efter at have været anbragt i en periode, vil stressen blive elimineret, og markørens position vil bevæge sig nedad. Som følge heraf vil rækkevidde-indikationen falde, og den negative nulretur vil forekomme i den ikke-begrænsende skivetypemåler	Ud fra om ens stressmanifestationer stemmer overens med denne opfattelse
2	Ikke kalibreret efter behov	Under justeringsprocessen kan kun plejlstangen og justeringsmøtrikken justeres. Hvis fjederrøret flyttes, deformeres det. Efter deformation vil der være en elastisk lageffekt. Efter at være blevet placeret i et stykke tid, ændres markørens position, og den vender ikke længere tilbage til nul	Har dine leverandører implementeret strenge kvalitetskontrolforanstaltninger under produktionsprocessen?
3	Trykforskellen mellem indersiden og ydersiden af beholderen	Viseren på trykmåleren viser en unormal forskydning, hvilket resulterer i unøjagtig indikation. Dette problem bliver mere udtalt, efterhånden som trykmålerens rækkevidde falder. På grund af brugernes manglende forståelse har dette problem en større sandsynlighed for forekomst. Efter at trykmåleren er færdig, og olieproppen er installeret, dannes et forseglet rum inde i måleren. På dette tidspunkt er det atmosfæriske tryk inde i hulrummet i overensstemmelse med det ydre atmosfæriske tryk. Når det ydre atmosfæriske tryk ændres, genereres en intern trykforskel og tryk	Generelt, når dette problem opstår, indikerer det, at nulstillingsmarkørens forskydning er relativt lille.
4	dæmpningshul er blokeret	Når det målte medium indeholder urenheder, vil de ophobes ved dæmpningshullets position. Til sidst vil den blive tilstoppet, hvilket resulterer i fænomener som at trykmåleren ikke fungerer, ikke vender tilbage til nul og sætter sig fast.	Kan efterses for luftlækager
5	Transport- og installationsprocesserne er genstand for betydelige eksterne kraftpåvirkninger	På grund af ydre kraftpåvirkning vil den interne transmissionsmekanisme forårsage forskydning, hvilket resulterer i manglende tilbagevenden til nul.	Dette fænomen opstår, når trykmåleren pakkes ud eller under installations- og fejlretningsprocessen. Det vender ikke tilbage til nul og vil ikke forekomme under brugsfasen.
6	Der er en betydelig øjeblikkelig stigning og fald i trykket ved brug af udstyret	Betydelig øjeblikkelig trykstigning og -fald vil øge den kumulative mængde af resterende deformation af de elastiske komponenter, forkorte levetiden af de elastiske komponenter og forårsage, at fænomenet, der ikke er nul, opstår tidligere; dette fænomen vil føre til en stigning i fjederrørets ydre diameter.	Undersøg de defekte dele for mål, og kontroller om dimensionerne på de ubrugte dele og tegningerne er ændret. Det kan bestemmes ud fra den faktiske situation for dine egne produkter.
7	Brug af udstyrets trykmåler ud over dets måleområde	Hvis trykmåleren er tilsluttet forkert, den forkerte type er valgt, eller udstyrstrykket er ustabilt, hvilket resulterer i for højt tryk, vil det medføre, at fjederrøret bliver permanent deformeret, hvilket fører til aflæsning, der ikke er nul, løsrivelse af sektortænderne osv. I sådanne tilfælde vil tykkelsen af fjederrøret stige på grund af for stort tryk, enten i størrelse eller i yderdiameter.	Undersøg den defekte komponent for mål, sammenlign dem med de ubrugte dele og målene i henhold til tegningerne, og kontroller, om fjederrørets vægtykkelse er steget væsentligt. Det kan bestemmes ud fra den faktiske situation for dine egne produkter.
8	Svejsepositionslækage	Fejl såsom ufuldstændig svejsning, svejserevner, svejseindeslutninger, underskæring, dårlig sammensmeltning og utilstrækkelig lodning kan alle føre til lækage ved svejsepositionen. Dette kan resultere i unøjagtig trykindikation og manglende tilbagevenden til nul.	Skil trykmåleren ad for at kontrollere for eventuelle lækagepunkter.
9	Forkert drift under installationsprocessen	Når du installerer og spænder trykmåleren, skal du bruge en skruenøgle til at dreje håndtagets position på måleren. Bevæg ikke målehovedet med magt. Hvis målerhovedet vippes, vil det også få skiven til at vippe, hvilket resulterer i fænomener som at markøren sætter sig fast eller ikke vender tilbage til nul.	Manometeret kan skilles ad til inspektion for at kontrollere, om udseendet er i god stand.
10	Markøren er ikke trykket hårdt	Efter at justeringen er afsluttet, hvis den anaerobe lim ikke påføres under installationen af pointeren, eller hvis der ikke bankes let på pointeren, under brug, især i et miljø med vibrationer, kan pointeren løsne sig, hvilket resulterer i unøjagtig indikation. Dette problem opstår ofte blandt nye medarbejdere, som ikke er fortrolige med driftsprocedurerne, og sandsynligheden for forekomst er generelt lav.	Adskil trykmåleren og kontroller, om viseren er sikkert installeret.
11	Bevægelsens skruer er ikke strammet	Skruerne var ikke spændt ordentligt. Under brug, især i miljøer med vibrationer, vil skruerne løsne sig, hvilket medfører, at den oprindelige position af hele transmissionsmekanismen ændres, hvilket resulterer i unøjagtige aflæsninger eller manglende tilbagevenden til nul. Dette problem opstår ofte blandt nye medarbejdere, som ikke er fortrolige med driftsprocedurerne og har en relativt lav forekomstrate.	Adskil trykmåleren og inspicér for at se, om bevægelsens skruer er sikkert installeret.
12	Elastisk komponent revner	Under betjeningen af trykmåleren revnede målerens fjederrør, hvilket fik fjederrøret til at deformere. Som et resultat udviste trykmåleren fænomener, såsom at viseren ikke vendte tilbage til nul og ikke fungerede korrekt.	Skil trykmåleren ad, og inspicér for at se, om der er revner i de ikke-elastiske komponenter.
13	Fejl i udseendet af elastiske komponenter	Under fremstillings- og transportprocessen af de elastiske komponenter er der betydelige udvendige ridser på deres overflader, som skaber stresskoncentrationspunkter. Over tid fører disse punkter til revner og eventuel revnedannelse af komponenterne.	Adskil og efterse trykmåleren. Tjek, om udseendet er i god stand, se efter eventuelle ridser eller buler, og kontroller for eventuelle revner i de elastiske komponenter.
14	Ydeevnen af den elastiske komponent er dårlig.	De elastiske komponenter har i sig selv egenskaber såsom elastisk eftervirkning, elastisk lag og kumulativ resterende deformation. Disse egenskaber bestemmes af fjederrørets materiale og varmebehandlingsproces. Efterhånden som brugstiden øges, falder elasticiteten gradvist, hvilket resulterer i indikationsfejl, tilbagevenden fra nul til nul osv. Dette bestemmes af de elastiske komponenters iboende egenskaber og er uundgåeligt. Forekomsttiden af denne grund afhænger af materialets kvalitet. Dette fænomen vil få fjederrørets ydre diameter til gradvist at øges.	Tjek målingen af den defekte del, og sammenlign den med målene på den ubrugte del og tegningerne for at se, om der er nogen stigning. Det afhænger af ens egen faktiske situation.

Vedrørende om der er ændringer i de faktiske måledata for fjederrørets ydre diameter og vægtykkelse:

Tag bourdonrøret af typen Y60 som et eksempel

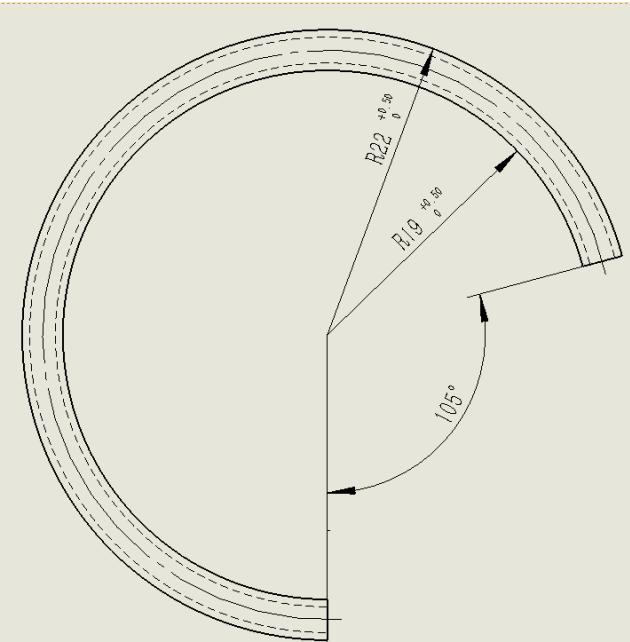

Den ydre diameter af fjederrøret skal være 44 mm (0, 1) (som vist på billede 1)

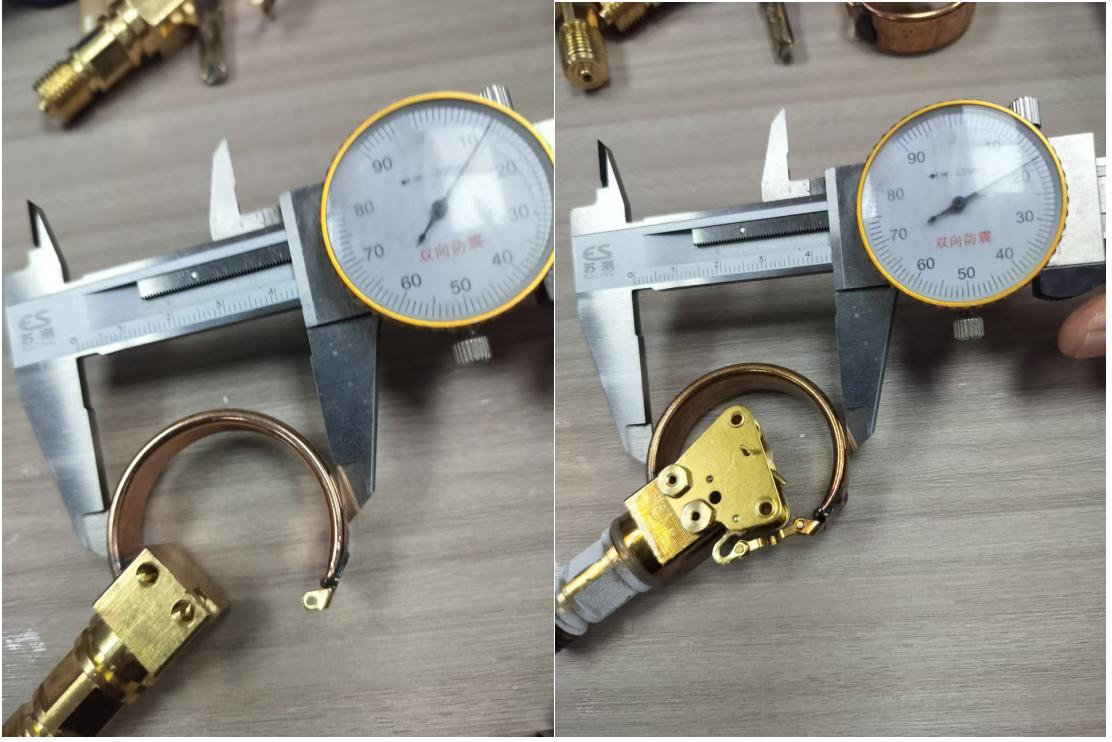

Den målte størrelse af det ubrugte produkt er 44,12 mm (som vist i figur 2),

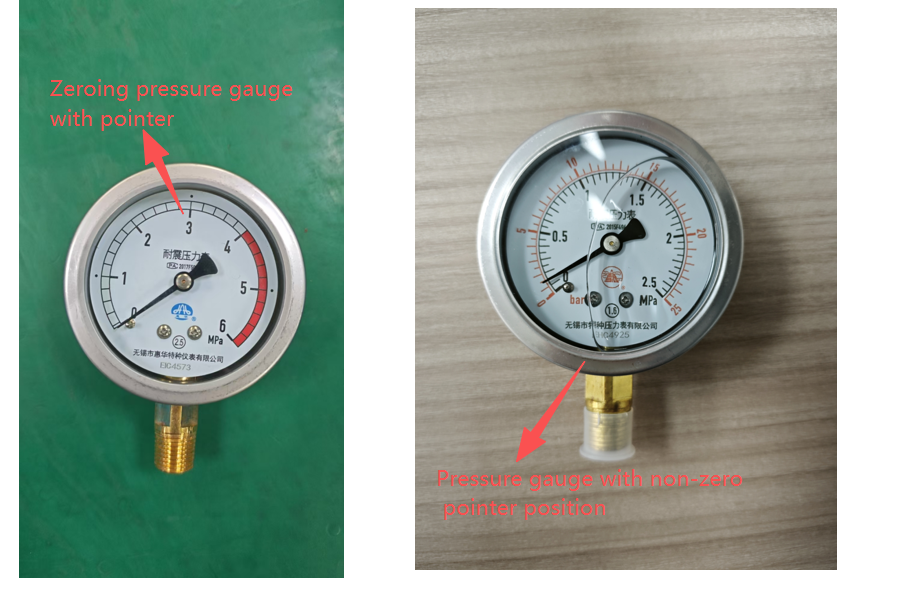

Lad os tage eksemplet med Y60-modellens trykmåler, hvor viseren ikke vender tilbage til nul. Forstår du nu på grund af forekomsten af overtryk og ustabilt tryk under brug?

De korrigerende og forebyggende foranstaltninger leveret af vores virksomhed er som følger:
Rettelse:
Returner de kasserede svejsede komponenter af produkterne, udskift de svejsede komponenter, geninstaller og kalibrer dem, og send dem til leverandøren til udskiftning.
Korrigerende handlinger:
1. Vores virksomhed vil inspicere de indgående materialer for materialeydelse og øge testintensiteten for at sikre stabiliteten af den indgående materialeydelse og reducere defektraten;
2. Opretholde en god og tæt effektiv kommunikation med de ansvarlige personer i de samarbejdende enheder. Leverandøren og kunden bør i fællesskab kontrollere for ikke-nul faktorer og arbejde sammen for at styrke kontrollen for at reducere forekomsten af defekter.
