Trykmåler: En omfattende fortolkning fra konstruktionsdetaljer til driftsmekanisme

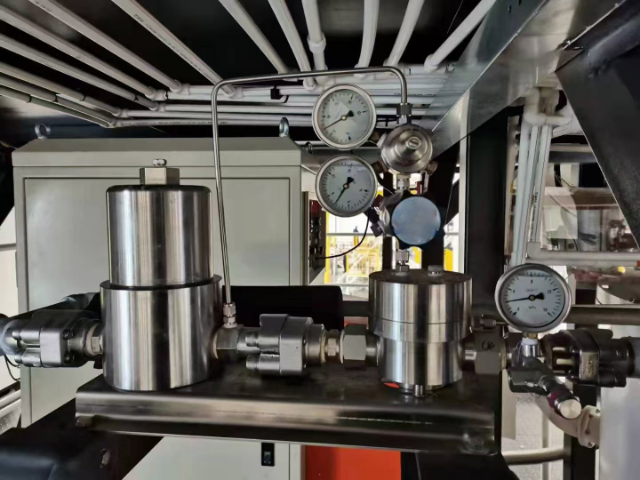

1. Hovedstrukturen for trykmåleren

01 Elastisk følsomt element
· Bourdon Tube: Det mest almindelige elastiske element, det er i form af en C-form, spiral eller spiralformet form og er lavet af kobberlegering eller rustfrit stål. Når interiøret er under pres, strækker Bourdon -røret sig udad, hvilket får markøren til at rotere.
· Membran: Bruges til måling af lavt tryk og korrosivitetsmeduim, lavet af metal eller gummi, der vil deformere efter at være påvirket af tryk.
· Bælge: Velegnet til måling af meget små tryk med stor deformation og høj følsomhed.

02 Transimission Gear
· Linkstang: Tilslut de elastiske elementer og gearmekanismen til at overføre deformationsfortrængning.
· Fanformet gear: Konverterer lineær bevægelse til rotationsbevægelse og forstærker afbøjningsvinklen på markøren.
· Lille gear: Meshes med sektorudstyret og kører markørakslen til at rotere.

03 Angiver enhed
· Pointer: Viser den aktuelle trykværdi og bruges normalt i forbindelse med skiven.
· Dial: Angiver trykenheder (MPA, BAR, PSI osv.), Og forskellige måleområder svarer til forskellige skalaområder.

04 Shell og tilslutning af komponenter
· Sag: beskytter den interne mekanisme. Materialet er enten plast, rustfrit stål eller aluminiumslegering. Nogle chokbestandige Trykmålere er fyldt med olie (såsom silikoneolie eller glycerin) inde for at reducere vibrationer.
· Forbindelse: Det bruges til at forbinde det testede system. Almindelige trådstandarder inkluderer G1/2, NPT, BSP osv.


2. Arbejdsprincippet om trykmåleren

01 Forplantning af pres
· Det målte medium (gas eller væske) kommer ind i trykmåleren gennem grænsefladen og virker på det elastiske element (såsom bourdonrør, membran eller bælge).

02 Elastisk element deformation
· Bourdon-rørtype: Når trykket øges, retter Bourdon-røret gradvist (i tilfælde af et C-formet rør) eller udvides (i tilfælde af et spiralrør) på grund af det indre tryk, hvilket resulterer i forskydning.
· Membran Type: Trykket får midten af membranen til at gennemgå bøjningsdeformation, og forskydningen varierer med trykket.
· Bulle Type: Axial ekspansion og sammentrækning, der er egnet til måling af meget små tryk.

03 Mekanisk transmissionsforstærkning
Den lette deformation af det elastiske element overføres gennem koblingsmekanismen til sektorudstyret, som derefter driver det lille gear til at rotere og få markøren til at aflede. Funktionen af gearoverførselsmekanismens system er at forstærke forskydningen, hvilket gør det muligt for markøren at tydeligt indikere trykværdien.

04 Pointer -indikation
Markøren bevæger sig på skiven og peger på den tilsvarende trykværdi. For eksempel:
· Når trykket er 0, skal markøren pege på "0" -mærket (hvis ikke nøjagtigt, er der påkrævet nuljustering).
· Når trykket øges for muskelopbygning, roterer markøren med uret, hvilket indikerer den aktuelle trykværdi.

05 Mekanisme til return-til-nul
Når trykket frigøres, vender det elastiske element tilbage til sin oprindelige tilstand, og markøren bevæger sig tilbage til nulpositionen under hårspringens handling (eller foråret).


3. Arbejdsprincippet om specielle typer af trykmålere
01 Stødbestandigt trykmåler
· Intern oliefyldning (silikoneolie eller glycerin) for at reducere påvirkningen på markøren under vibrationer
· Velegnet til vibrationsmiljøer såsom hydrauliske maskiner og kompressorer

02 Differentialtrykmåler
· Ved hjælp af en dobbelt Bourdon -rør eller dobbeltmembranstruktur måler det forskellen mellem to trykkilder.
· Brugt til filterovervågning, flowmålere og andre relaterede applikationer.

03 Digital trykmåler
· Brug tryksensorer (såsom piezoresistiv eller kapacitive) til at konvertere tryksignaler til elektriske signaler, som derefter behandles og vises digitalt.
· Det kan udsende 4-20mA eller RS485-signaler, der er egnet til automatiseret kontrol.

4.Summarize

· Mekanisk trykmåler: Baseret på deformationen af det elastiske element kombineret med rotationen af gearet har det en simpel struktur og er let at vedligeholde.
· Elektronisk trykmåler: Sensor digital display, høj nøjagtighed, i stand til fjerndatatransmission
· Udvælgelseskriterier: Vælg den relevante type baseret på medium, trykområde og miljø (vibration, korrosion).

Selvom trykmåleren er lille, er den af vital betydning i industriel sikkerhed. Korrekt brug og vedligeholdelse kan sikre langsigtet stabil drift.
