Hvad er en fjerntrykmåler?

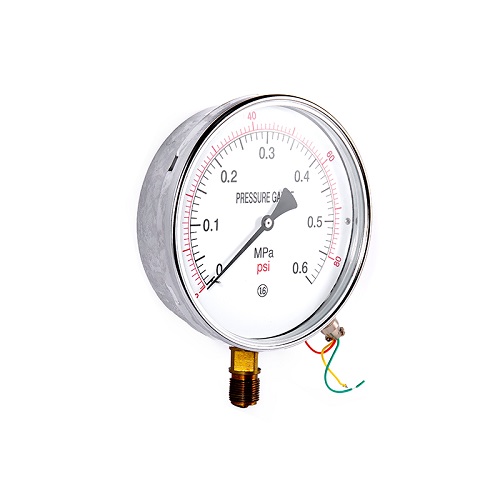

Fjernoverførende trykmåler
I industriel produktion og forskellige ingeniørfelter er trykmåling en afgørende opgave. Fjern transmissionstrykmålere , som instrumenter, der kan konvertere trykværdier til elektriske signaler og transmittere dem eksternt, spiller en uerstattelig rolle. De kan ikke kun vise trykværdierne i realtid, men kan også transmittere data til fjernbetjeningscentret og lette operatører til at overvåge og justere når som helst.
Lad os i dag dykke ned i modeller, strukturer og materialer i fartray -trykmålere.

1. afsløring af betydningen af ​​modelnumre
Modelnummeret på fjerntrykmåleren indeholder normalt en masse information. Navnelsesreglerne for modellerne for forskellige producenter kan variere lidt, men generelt følger de visse mønstre. At tage den fælles YTZ-150 som et eksempel:
"Y" repræsenterer en trykmåler, som er det universelle symbol for trykmålerprodukter, hvilket indikerer, at det hører til kategorien af ​​trykmålingsinstrumenter.
"TZ" angiver generelt fjernoverførselsmetoden, såsom Resistance Remote Transmission. Her indikerer det, at denne trykmåler opnår fjernoverførsel af tryksignaler gennem modstandsændringer.
"150" angiver, at den nominelle diameter på trykmålerens urskive er 150 mm. Den større opkaldsdiameter gør aflæsningerne klarere og er velegnet til situationer, hvor trykværdien skal observeres på afstand.
Derudover vil nogle modeller blive fulgt af andre breve. For eksempel kan "Z" indikere en chokbestandig type, der indikerer, at denne fjerntrykmåler har en vis evne til at modstå mekanisk vibration og er velegnet til arbejdsmiljøer med vibrationer; "B" repræsenterer muligvis rustfrit stålmateriale, hvilket betyder, at trykmåleren vælger rustfrit stål som dets materiale, hvilket forbedrer dets korrosionsmodstand og egnet til måling af tryk fra ætsende medier.

2. omfattende analyse af intern struktur
Fjerntrykmåleren er hovedsageligt sammensat af måledelen, modstandselementer, transmissionsmekanisme, bolig- og forbindelsesgrænseflade osv.
Målesektion: Kernekomponenten er Bourdon -røret, som er et hul metalrør, der er bøjet i en bestemt form (normalt i form af en C). Når trykket fra det målte medium kommer ind i Bourdon -røret, vil rørets ender gennemgå elastisk deformation på grund af kraften. Jo større pres, jo mere åbenlyst er deformationen. Denne deformation er grundlaget for trykmåling, og den efterfølgende signalkonvertering og display er alle baseret på dette.
Modstandselement: Normalt anvendes et glidende potentiometer. Børsten er forbundet til transmissionsmekanismen for fjederrøret. Når fjederrøret deformeres på grund af trykændringer, vil det føre børsten til at glide på potentiometeret og derved ændre potentiometerens modstandsværdi. Denne ændring i modstandsværdi er proportional med det målte tryk og opnå konvertering fra tryksignal til modstandssignal.
Transmissionsmekanisme: Det er sammensat af forbindelsesstænger, gear osv. Den fungerer som en "bro" og en "forstærker". På den ene side overfører det den lette deformation af fjederrøret til børsten, hvilket får det til at glide på potentiometeret; På den anden side forstærker det den lette forskydning af fjederrøret og kører markøren for at rotere på urskiven for at indikere trykværdien lokalt.
Shell: Dens hovedfunktion er at beskytte de interne komponenter, forhindre støv, fugt, mekaniske kollisioner osv. Fra at forårsage skade på de interne præcisionsdele. Almindelige skalmaterialer inkluderer kulstofstål og rustfrit stål. Carbon stålskaller har en lavere omkostning og er egnede til generelle arbejdsmiljøer; Rustfrie stålskaller har bedre rustforebyggelse og korrosionsbestandighedsegenskaber og er egnede til barske miljøer såsom dem med fugtige forhold eller ætsende gasser eller væsker.
Forbindelsesgrænseflade: Dette bruges til at forbinde det testede udstyr til rørledningen. Den almindelige forbindelsesmetode er gevindforbindelse. For eksempel er den gevindspecifikation af M20*1,5 ganske almindeligt anvendt. Denne forbindelsesmetode er praktisk til installation og har god tætningsydelse, hvilket sikrer, at det testede medium ikke lækker.

3.Materialeudvælgelse
Valget af materialer for hver komponent i fjerntrykmåleren påvirker direkte dens ydeevne, relevante rækkevidde og levetid:
Borden rørmateriale:
Kobberlegering: såsom fosforbronze osv., Har god elasticitet og korrosionsmodstand og har relativt lave priser. De er egnede til at måle trykket af væsker, gasser eller dampe, der ikke har nogen eksplosionsfare, ikke krystalliserer, størkner ikke og forårsager ikke korrosion til kobber- og kobberlegeringer. For eksempel bruges de til måling af presset fra fælles medier såsom vand og luft.
Rustfrit stål: Materialer som 304/316/316L Rustfrit stål har ekstremt stærk korrosionsbestandighed. De er velegnede til at måle trykket af væsker, gasser eller dampe, der har en svag alkalisk karakter, men ingen eksplosionsrisiko, krystalliseres ikke og størkner ikke. De er vidt brugt i brancher som kemisk teknik, olie og farmaceutiske stoffer. De målte medier i disse brancher har ofte visse ætsende egenskaber.
Shell Materiale:
Carbon Steel: Det er omkostningseffektivt, let at behandle og kan opfylde beskyttelseskravene til trykmålere i generelle miljøer. I nogle tilfælde, hvor korrosionsbestandigheden ikke kræves meget, og miljøet er relativt tørt uden ætsende stoffer, såsom i almindelige mekaniske behandlingsworkshops, kan kulstofstål indkapslet fjernoverførselstrykmålere vælges.

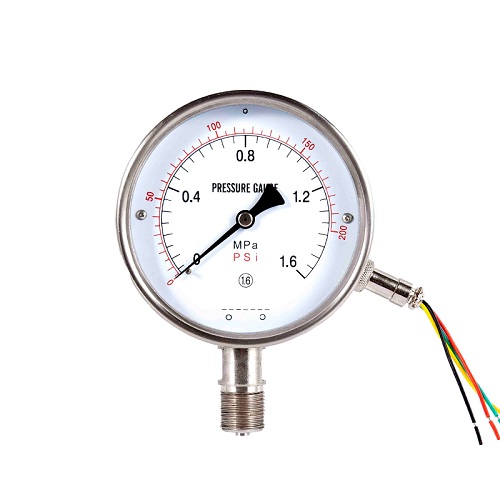

Rustfrit stål: Det har fremragende anti-rust- og korrosionsbestandighedsegenskaber. Selv i fugtige eller miljøer med ætsende gasser eller væsker kan det fungere stabilt i lang tid. I industrier som kemisk teknik, marineteknik og fødevareforarbejdning, hvor arbejdsvilkårene er hårde, er rustfrit stål indkapslede fjernoverførselstryktrykmålere et bedre valg.
Stikmateriale:
Kobberstik: Normalt anvendes i forbindelse med kobberlegeringsfjederrør, det er velegnet til trykmålingssystemer uden ætsende medier. Det har en god kompatibilitet med kobberlegeringsfjederrør og kan sikre fremragende forbindelse og forseglingsydelse.
Fugen i rustfrit stål: Kombineret med springrøret i rustfrit stål er det velegnet til situationer, der involverer ætsende medier. Dens korrosionsbestandighed er kompatibel med den af ​​det rustfrie stålrør, hvilket effektivt forhindrer lækage og andre problemer ved samlingen på grund af mediekorrosion og forbedrer derved pålideligheden og levetiden for hele systemet.
Oversigt:
Modellen, strukturen og materialet i fjerntrykmåleren hænger sammen og gensidigt indflydelsesrige. Når man vælger en fjerntrykmåler, er det nødvendigt at overveje disse faktorer omfattende baseret på det specifikke applikationsscenarie, egenskaberne ved det målte medium og måleansøgningskravene. Kun på denne måde kan fjerntrykmåleren fungere stabilt og pålideligt under dens drift, hvilket giver nøjagtigt trykdatasupport til industriel produktion og ingeniørkonstruktion. Vi håber, at alle gennem denne introduktion kan have en dybere forståelse og viden om fjerntrykmålere.
