Hvordan sammenlignes trykinstrumenter med tryksensorer og transducere?

Trykinstrumenter vs. tryksensorer vs. tryktransducere: Forstå forskellene

Indledning
Presset er en grundlæggende fysisk parameter, der spiller en afgørende rolle i adskillige industrier, herunder bilindustri, rumfart, medicinsk og industriel automatisering. Præcis trykmåling er vigtig for at opretholde systemydelse, sikkerhed og effektivitet. Uden korrekt overvågning kan systemer stå over for funktionsfejl, sikkerhedsrisici eller reduceret produktivitet.

I en verden af ​​trykmåling bruges udtryk som trykinstrumenter, tryksensorer og tryktransducere ofte om hverandre, hvilket kan skabe forvirring. Mens disse enheder er relateret, tjener hver en tydelig rolle i detektering, konvertering og visning af trykdata. At forstå forskellene mellem dem er nøglen til at vælge den rigtige enhed til din specifikke applikation.

Denne artikel sigter mod at afklare disse koncepter, sammenligne deres funktionaliteter og give vejledning i, hvordan man vælger den mest passende trykmålingsenhed.

Hvad er trykinstrumenter?
Trykinstrumenter er en bred kategori af enheder designet til at måle, overvåge og undertiden kontrollere tryk i et system. De er ikke begrænset til en enkelt funktion, men omfatter forskellige værktøjer og enheder, der kan registrere, vise eller transmittere trykoplysninger.

Eksempler på trykinstrumenter

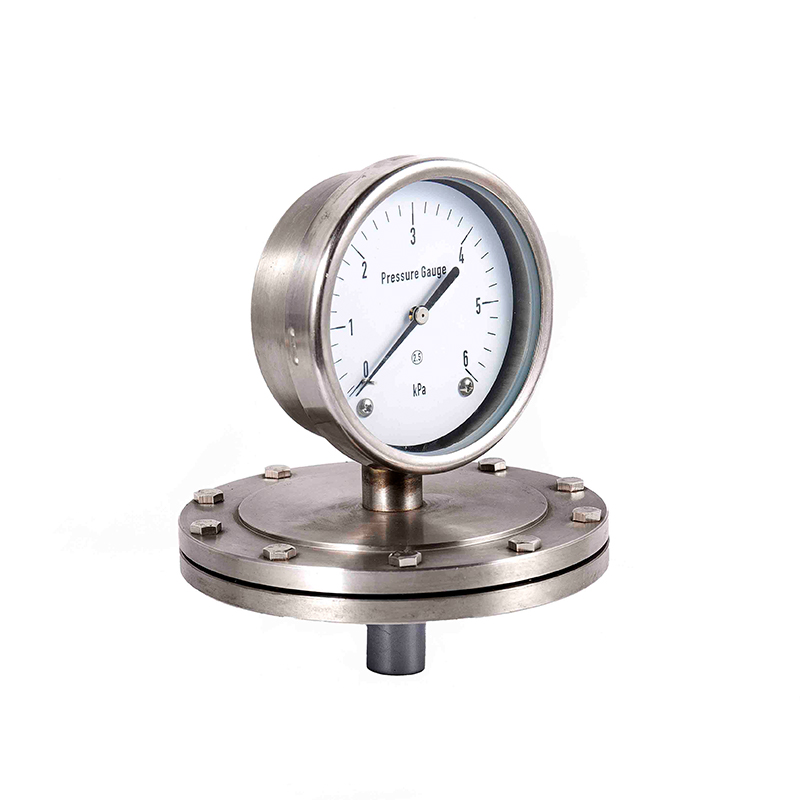

Trykmålere: Mekaniske instrumenter, der giver en visuel indikation af systemtrykket. Almindelige typer inkluderer analoge opkaldsmålere og digitale målere.
Trykoverførsler: Enheder, der omdanner tryk til et elektrisk signal til fjernovervågning og kontrol.
Trykafbrydere: Instrumenter, der aktiverer et elektrisk kredsløb, når en bestemt trykgrænse nås, bruges ofte til sikkerhed eller automatisering.
Manometers: Enheder, der måler tryk ved hjælp af en søjle med væske, der typisk bruges i laboratorie- eller lavtryksapplikationer.
Generelle applikationer og funktioner
Trykinstrumenter er vidt brugt på tværs af brancher til opgaver såsom:

Overvågning af hydrauliske og pneumatiske systemer
Sikring af sikkerhed i rørledninger
Kontrol af tryk i HVAC -systemer
Måling af gas og flydende tryk i laboratorieeksperimenter

Hvad er tryksensorer?

Tryksensorer er specialiserede komponenter inden for den bredere kategori af trykinstrumenter. Deres primære rolle er at detektere tryk i et system og omdanne det til et målbart signal, som derefter kan fortolkes eller transmitteres af andre enheder. I modsætning til mekaniske målere, der viser tryk direkte, fokuserer sensorer på præcision, signalomdannelse og integration med elektroniske systemer.

Hvordan tryksensorer fungerer
Det grundlæggende princip bag en trykføler involverer omdannelse af anvendt tryk til et læsbart signal. De fleste sensorer bruger en membran eller membran, der deformeres under tryk. Denne mekaniske ændring konverteres derefter til et elektrisk signal ved hjælp af forskellige sensorteknologier.

Typer af tryksensorer
Silmåler tryksensorer

Brug belastningsmålere fastgjort til en membran.
Deformation af membranen ændrer den elektriske resistens af stammemåleren og genererer et målbart signal.
Almindeligt anvendt i industrielle og hydrauliske systemer på grund af nøjagtighed og pålidelighed.
Kapacitive tryksensorer

Mål ændringer i kapacitans forårsaget af membranbevægelse.
Giv høj følsomhed og bruges ofte i applikationer med lavt tryk eller præcisionsinstrumenter.
Piezoelektriske tryksensorer

Brug piezoelektriske materialer til at fremstille en elektrisk ladning, når mekanisk stress påføres.
Ideel til dynamisk trykmåling, såsom vibrationsovervågning eller industrielle processer med høj hastighed.
Piezoresistive tryksensorer

Stol på halvledermaterialer, hvis elektriske modstand ændres under pres.
Meget følsom og ofte brugt i bilindustrien og medicinske anvendelser.
Anvendelser af tryksensorer
Tryksensorer er vidt brugt på tværs af flere brancher:

Industriel automatisering: Overvågning af hydraulisk og pneumatisk tryk i maskiner.
Automotive: Måling af dæktryk, brændstofinjektion og motormanifoldtryk.
Medicinsk udstyr: Overvågning af blodtryk og åndedrætssystemer.
Luftfart: Måling af kabinetryk, brændstofsystemer og hydrauliske kontroller.
Key Takeaway: Tryksensorer er kritiske for nøjagtigt at detektere tryk og omdanne det til et signal, der kan overvåges eller behandles af elektroniske systemer. De danner rygraden i moderne automatiserede trykmålingssystemer.

Hvad er tryktransducere?

Tryktransducere er specialiserede enheder designet til at konvertere tryk til et standardiseret elektrisk signal, som kan fortolkes af kontrolsystemer, dataindsamlingsenheder eller digitale skærme. Mens tryksensorer registrerer og producerer et råt signal fra tryk, inkluderer transducere ofte signalkonditionering, hvilket gør dem klar til integration i automatiserede eller elektroniske systemer.

Hvordan tryktransducere fungerer
En tryktransducer består typisk af:

Trykmembran: En tynd membran, der deformeres under påført tryk.
Følelseselement: Konverterer membrandeformationen til et elektrisk signal, ofte ved hjælp af stamme målere, piezoresistive elementer eller kapacitive sensorer.
Signalkonditioneringskredsløb: forstærker, lineariserer og konverterer det rå signal til et brugbart output, såsom 4–20MA, 0–10V eller digitale kommunikationsprotokoller.
Excitationskilde: Tilvejebringer den nødvendige spænding eller strøm til at drive sensorelementet og elektronikken.
Nøglefunktioner ved tryktransducere
Outputsignal: Almindelige signaler inkluderer 4–20MA strømsløjfer, 0–10V spændingssignaler og digitale output, der er kompatible med industrielle controllere.
Nøjagtighed og linearitet: Transducere med høj præcision kan opnå minimal fejl og fremragende linearitet på tværs af deres trykområde.
Trykområde: Tilgængelig i en lang række trykvurderinger, fra vakuum til flere tusinde PSI.
Driftstemperatur: Designet til at modstå miljømæssige ekstremer i industrielle, bil- eller rumfartsanvendelser.
Anvendelser af tryktransducere
Tryktransducere er bredt anvendt, hvor trykdata skal overvåges digitalt, logget eller kontrolleret:

Industriel automatisering: Hydraulisk og pneumatisk systemovervågning og processtyring.
Videnskabelig forskning: Præcis måling af gas eller flydende tryk i laboratorieeksperimenter.
Automotive: Motor- og brændstofsystemovervågning for ydeevne og emissionskontrol.
HVAC -systemer: Trykovervågning i køling og varmesystemer for effektivitet og sikkerhed.
Key Takeaway: Tryktransducere registrerer ikke kun tryk, men giver også et standardiseret, pålideligt elektrisk signal, der er egnet til integration i digitale overvågnings- og kontrolsystemer. Dette gør dem ideelle til moderne automatiserede applikationer.

Nøgleforskelle mellem trykinstrumenter, sensorer og transducere

Mens udtrykkene trykinstrumenter, tryksensorer og tryktransducere ofte bruges om hverandre, er det vigtigt at forstå deres sondringer for at vælge den rigtige enhed til specifikke applikationer.

1. funktionalitet
Trykinstrumenter: Repræsenterer en bred kategori af enheder, der måler, overvåger eller reagerer på tryk. De kan være mekaniske, elektriske eller digitale og inkluderer målere, switches, sensorer og transducere.
Tryksensorer: Registrer tryk og konverter det til et målbart elektrisk eller mekanisk signal. De er komponenter inden for instrumenter, der primært fokuserer på detektion og signalgenerering.
Tryktransducere: Konverter det detekterede tryksignal til et standardiseret elektrisk output, ofte inklusive amplifikation og konditionering til brug i automatiserede eller digitale systemer.
2. udgangssignal
Trykinstrumenter: Kan give en direkte visuel aflæsning (analog måler), udløse en elektrisk switch eller udsende et signal via en sensor/transducer.
Tryksensorer: Fremstil et råt signal svarende til det påførte tryk, såsom en lille spænding eller modstandsændring.
Tryktransducere: Giv et klar til brug elektrisk signal (f.eks. 4–20MA, 0–10V eller digital kommunikation), der er egnet til integration med controllere, PLC'er eller overvågningssystemer.
3. kompleksitet
Trykinstrumenter: Område fra enkle mekaniske enheder som dialmålere til komplekse digitale sendere.
Tryksensorer: Typisk mindre, enklere enheder, der primært er designet til detektion.
Tryktransducere: Mere sofistikerede, kombinerer sanseelementer med elektronik til signalkonditionering og pålidelighed i industrielle eller videnskabelige systemer.
4. applikationer
Trykinstrumenter: Server som den generelle kategori og kan bruges til overvågning, kontrol eller udløsningssystemer.
Tryksensorer: Almindeligt anvendt i præcise måleapplikationer, såsom bilføler, medicinsk udstyr og industriel overvågning.
Tryktransducere: Ideel til automatisering, dataindsamling og industriel processtyring, hvor der kræves nøjagtige elektroniske signaler til videre behandling.
5. Hierarkisk forhold
Det er nyttigt at forstå, at trykinstrumenter omfatter både sensorer og transducere:

Alle tryksensorer er trykinstrumenter, men ikke alle trykinstrumenter er sensorer.
Tryktransducere er i det væsentlige forbedrede sensorer, hvilket giver et behandlet signal, der er egnet til industrielle og digitale systemer.

Faktorer, der skal overvejes, når man vælger et trykinstrument

Valg af det rigtige trykinstrument er kritisk for at sikre nøjagtig måling, systemsikkerhed og langsigtet pålidelighed. Uanset om du vælger en trykmåler, sensor eller transducer, skal flere faktorer evalueres omhyggeligt.

1. Krav til trykområde
Bestem det minimale og det maksimale tryk, som dit system vil støde på.
Vælg en enhed, der fungerer sikkert inden for dette interval, mens du giver nøjagtige aflæsninger.
Overbelastning af et trykinstrument kan føre til skade, unøjagtige målinger eller systemfejl.
2. nøjagtighed og præcision
Overvej det præcisionsniveau, der kræves til din ansøgning.
Enheder med høj nøjagtighed, såsom præcisionstransducere, er vigtige i applikationer som videnskabelig forskning, medicinsk udstyr og rumfartssystemer.
Mindre kritiske anvendelser, såsom HVAC -overvågning, kan tolerere lavere nøjagtighed.
3. miljøforhold
Evaluer ekstreme temperaturer, fugtighed, vibrationer og ætsende miljøer.
Silikoneforseglede sensorer eller robuste transducere kan være nødvendige for barske industrielle eller udendørs forhold.
Sørg for, at instrumentet kan modstå miljømæssig stress uden nedbrydning.
4. type medier, der måles
Bestem, om instrumentet måler væsker, gasser eller flerfasevæsker.
Visse materialer er bedre egnet til specifikke medier; For eksempel er nogle tryksensorer følsomme over for ætsende væsker, mens andre muligvis kun fungerer med rene gasser.
Kompatibilitet med mediet sikrer lang levetid og konsistente aflæsninger.
5. Krav til udgangssignal
Overvej om du har brug for en mekanisk læsning, analogt elektrisk signal eller digital output.
Tryktransducere med standardiserede output (4–20MA, 0–10V) er ideelle til integration med PLC -systemer, dataindsamling eller industriel automatisering.
Valg af den korrekte outputtype sikrer problemfri integration med kontrol- og overvågningssystemer.
6. Omkostninger og tilgængelighed
Evaluer dit budget i forhold til applikationens kritik.
High-end transducere kan være dyrere, men giver langsigtede pålidelighed og integrationsfordele.
For mindre kritiske anvendelser kan en simpel mekanisk måler eller basisk sensor være tilstrækkelig.

Fælles applikationer

Trykinstrumenter, sensorer og transducere er integreret i en lang række industrier og applikationer. At forstå, hvor hver enhed udmærker sig, hjælper ingeniører og teknikere med at vælge den rigtige løsning til deres behov.

1. Industriel automatisering
Bruges til at overvåge og kontrollere hydrauliske og pneumatiske systemer.
Tryksensorer og transducere indfører data til PLC-systemer til realtidsovervågning og automatisering.
Vigtigt for at opretholde systemeffektiviteten, forhindre overtryk og reducere nedetid.
2. Automotive
Tryksensorer måler motorens manifoldtryk, brændstofinjektion og dæktryk.
Transducere konverterer tryklæsninger til elektriske signaler til integration med køretøjskontrolsystemer.
Hjælper med at forbedre brændstofeffektiviteten, emissionskontrol og køretøjssikkerhed.
3. rumfart
Trykinstrumenter Overvåg kabinetryk, brændstofsystemer og hydrauliske kredsløb.
Sensorer og transducere giver præcise aflæsninger, der er kritiske for sikkerhed og ydeevne.
Instrumenter med høj nøjagtighed sikrer pålidelighed i ekstreme miljøer.
4. medicinsk udstyr
Tryksensorer bruges i blodtryksmonitorer, ventilatorer og åndedrætssystemer.
Transducere konverterer aflæsninger til signaler til digitale skærme og patientovervågningssystemer.
Nøjagtighed og pålidelighed er afgørende for patientsikkerhed og diagnostik.
5. HVAC -systemer
Trykinstrumenter overvåger kølemiddel, luft og vandtryk i opvarmning, ventilation og klimaanlæg.
Sensorer og transducere hjælper med at optimere energieffektivitet og systemydelse.
Forhindre overtrykssituationer og sikre sikker drift.

Konklusion

At forstå forskellene mellem trykinstrumenter, tryksensorer og tryktransducere er afgørende for at vælge den rigtige enhed til din specifikke applikation.

Trykinstrumenter fungerer som den brede kategori, der omfatter alle enheder, der måler, overvåger eller reagerer på tryk, herunder målere, switches, sensorer og transducere.
Tryksensorer opdager tryk og konverter det til et målbart signal med fokus på nøjagtighed og pålidelighed.
Tryktransducere tager dette et skridt videre ved at omdanne det detekterede tryk til en standardiseret elektrisk output, klar til integration i digitale kontrolsystemer eller dataindsamlingsplatforme.
Når man vælger en trykmålingsløsning, er det vigtigt at overveje trykområde, nøjagtighed, miljøforhold, mediekompatibilitet, outputkrav og omkostninger. Valg af det rigtige instrument sikrer sikkerhed, effektivitet og langsigtet pålidelighed i applikationer, der spænder fra industriel automatisering og bilsystemer til rumfart, medicinsk udstyr og HVAC-systemer.

Ved at forstå disse centrale forskelle og applikationskrav, kan ingeniører, teknikere og beslutningstagere træffe informerede valg, optimere systemets ydeevne og sikre levetiden for deres trykovervågningsløsninger.
