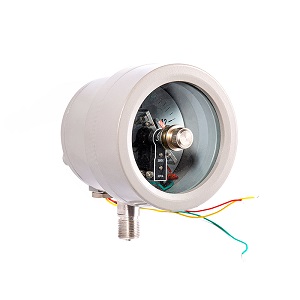

Se detaljer Eksplosionssikre elektrisk kontakttrykmåler
I miljøer, hvor der er eksplosive gasser eller støv (f.eks. I olie-, kemiske og kulminedrift), påvirker den eksplosionssikre ydeevne af trykovervågningsudstyr direkte produktionssikkerhed. Den eksplosionssikre elektriske kontakttrykmåler, som et vigtigt instrument med både trykmåling og signalkontrolfunktioner, har vi en særlig omhyggelig valg af dens model, strukturel design og materialevalg. "Eksplosionssikre Guardian", der hjælper dig med at foretage præcise valg til industrielle scenarier.
1, Modelfortolkning: Forstå kerneparametre fra koden
· Modellen af en flamesikker elektrisk kontakttrykmåler inkluderer normalt nøgleinformation såsom den eksplosionssikre vurdering, strukturel form, nøjagtighedskvalitet og måleområde. Tag den almindeligt anvendte "YXB-100" som eksempel:
Y: Trykguage
X: Elektrisk kontakt
B: Eksplosionssikker type
100: Opkaldsdiameter
· Nøglefaktorer i udvælgelse: Den eksplosionssikre vurdering skal matche brugsmiljøet (for eksempel er IIB-klassen velegnet til propan, ethylen osv., Mens IIC-klasse er velegnet til mere farlige gasser, såsom hydrogen, acetylen osv.), Og temperaturgruppen (T4 indikerer, at instrumentets maksimale overfladetemperatur er ≤ 135 ℃) skal opfylde miljøets temperaturkrav.
2, Strukturel adskillelse: Tre kernekomponenter sikrer eksplosionsbeskyttelse og funktionalitet
Strukturen af den flammeproof elektriske kontakttrykmåler er centreret omkring to kerne-design: "flamesikre eksplosionssikre" og "elektrisk signalstyring". Det er hovedsageligt opdelt i tre dele:

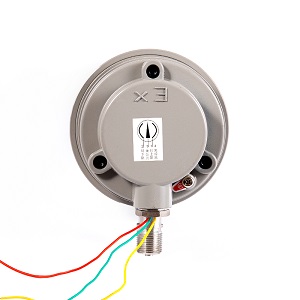

· Eksplosionssikkert sag: Instrumentets "sikkerhedsbeskyttelse" vedtager et forseglet design. Selv hvis gnister genereres inde på grund af en fejl, kan de blokeres af skallen og vil ikke antænde den eksplosive blanding udenfor. På samme tid er skallen udstyret med en trykaflastningsstruktur for at forhindre brud forårsaget af overdreven internt tryk.

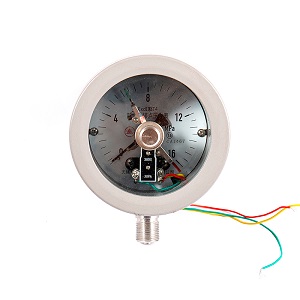

· Målemekanisme: Kernekomponenten er et fjederrør (såsom kobberlegering eller fjederrør i rustfrit stål). Når det målte medium kommer ind i fjederrøret, deformeres fjederrøret deformer på grund af trykket og gennemgår deformation. Denne deformation transmitteres gennem tilslutning af stænger og gearoverførselsmekanismer til at rotere markøren og derved opnå trykindikation.
· Elektrisk kontaktenhed: Det består af tre elektriske kontakter (normalt sølvlegeringskontakter med god ledningsevne og høj slidstyrke), og markøren er udstyret med en bevægelig kontakt, der kan justeres. Når trykket når den indstillede værdi, skabes den bevægende kontakt med den tilsvarende stationære kontakt, og et udgangskontaktsignal (såsom en alarm eller start/stop af pumpeventilen) genereres for at opnå automatisk trykstyring.
3, materialevalg: Forskellige komponenter er egnede til forskellige arbejdsforhold.
Materialet bestemmer instrumentets korrosionsmodstand, instrumentets høj temperatur og levetid. Det er nødvendigt at vælge materialet baseret på det målte medium (såsom ætsende væsker, gasser med høj temperatur) og miljøforhold :
· Skallmateriale:
Støbejern: lave omkostninger, der er egnede til ikke-korrosive og tørre generelle eksplosionssikre miljøer;
Rustfrit stål (304/316): modstandsdygtig over for syrer og alkalier, der er egnet til miljøer med stærk korrosivitet såsom kemiteknik og marine applikationer.
· Materiale af måleelementet (fjederrør):
Kobberlegering (såsom tinbronze): Velegnet til måling af ikke-korrosive gasser og væsker (såsom luft og vand) med en temperaturgrænse på ≤ 100 ℃.
Rustfrit stål (304/316L): Udviser overlegen korrosionsmodstand og varmemodstand, hvilket gør det velegnet til måling af ætsende medier (såsom saltsyre, svovlsyre) eller medie med høj temperatur (temperatur ≤ 200 ℃).
· Elektro-pneumatisk kontaktmateriale:
Sølvlegeringer (såsom sølv-cadmiumlegering, sølv-nikkel legering); Fremragende ledningsevne, lav kontaktslitage, lang anvendelig levetid og i stand til hyppige signal on-off operationer.
· Forseglingsmateriale:
Nitrilgummi: modstandsdygtig over for olie og almindelige opløsningsmidler, der er egnet til oliebaserede medier.
Fluorgummi: Resistent over for stærk korrosion og høj temperatur (≤ 200 ℃), der er egnet til anvendelser, der involverer stærke ætsende stoffer eller høje temperaturforhold.
Oversigt:
Valget af eksplosionssikre elektrisk kontakt Trykmålere Kræver "skræddersy til den specifikke situation": Bestem først det eksplosionssikre niveau og temperaturgruppe baseret på miljøet. Vælg derefter måleelementet og materialet i huset i henhold til det målte medium. Endelig låser det måleelement og materialet i huset gennem modelparametrene. Endelig skal du bestemme de nøjagtige specifikationer gennem modelparametrene. Det er vigtigt at mestre kernelogikken i dens model, struktur og materiale for at opnå sikker og stabil trykovervågning og kontrol i farlige industrielle miljøer.
Hvis du har specifikke spørgsmål vedrørende valget baseret på specifikke arbejdsvilkår, er du velkommen til at efterlade en besked i backend. Vi giver dig målrettede forslag!
