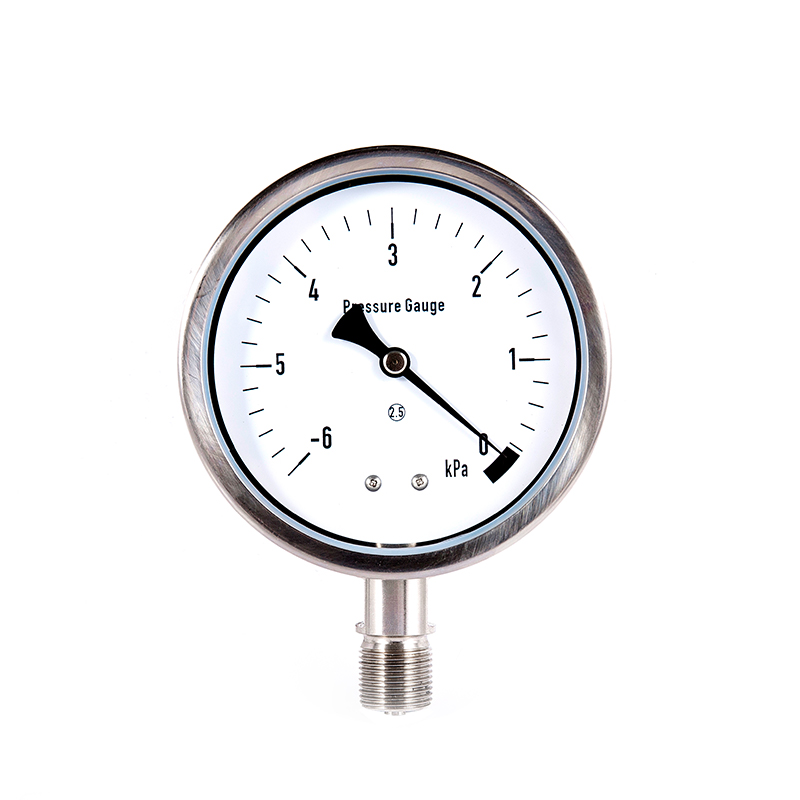

Hvad er en kapseltrykmåler? Strukturen og parametrene for kapslens trykmåler

Inden for lavtryksmåling har kapseltrykmåleren en betydelig position på grund af deres høje nøjagtighed og stabilitet. Uanset om det er til overvågning af lavtryk i gasrørledninger, ventilationssystemer eller kemiske reaktionsbeholdere, kan deres tilstedeværelse ses overalt. Lad os i dag dykke ned i modelbetydningerne, den strukturelle sammensætning og materialevalg af kapseltrykmålere i detaljer.


Kapseltrykmåler: Model
Grundmodel: Starter med "YE", hvor "Y" står for trykmåler, og "E" refererer specifikt til membranstrukturen (til forskel fra "Y" i almindelige fjederrørstrykmålere).
Skivens diameter: Nummeret umiddelbart efter det grundlæggende serienummer angiver skivens diameter (enhed: mm). For eksempel betyder YE-100, at skivens diameter er 100 mm, mens YE-150 er 150 mm. Jo større urskiven er, desto højere er aflæsningsnøjagtigheden, hvilket gør den velegnet til scenarier, der kræver langdistanceobservation.
Specialfunktions-id: Nogle modeller vil have yderligere bogstaver, der angiver specielle funktioner. For eksempel, i "YE-100B", kan "B" angive et rustfrit stålmateriale med kanter; i "YE-100Z" angiver "Z" aksial installation (standard er radial installation).
For eksempel: "YE-100BZ" angiver "Rustfrit stålmateriale, skivediameter 100 mm, aksialmonteret kapseltrykmåler". Bare ved at se på modelnummeret, kan du hurtigt afgøre, om det opfylder dine brugskrav.

Strukturel opdeling af kapseltrykmåler
Selvom kapsel trykmåler er ikke stor i størrelsen, dens indvendige struktur er genialt designet, og alle komponenter arbejder sammen for at opnå præcis måling af lavtryk.
Kernemåleelement: Kapsel

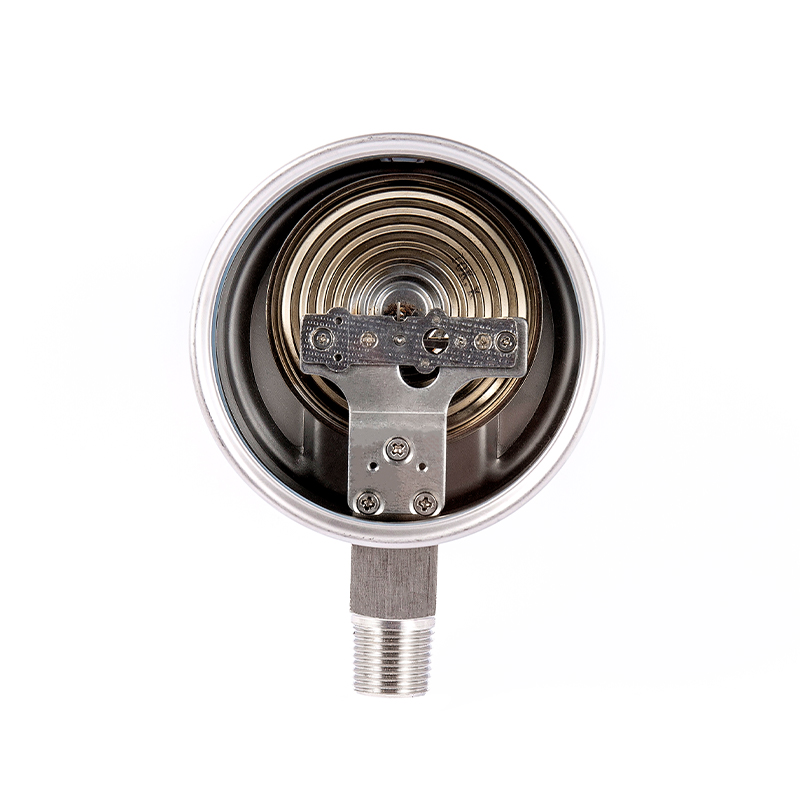

Det er dannet ved at svejse kanterne af to metalmembraner (normalt lavet af kobberlegering eller rustfrit stål), hvilket skaber en forseglet flad cirkulær kasse. Når det målte medium kommer ind i membranboksen, vil membranen undergå elastisk deformation (udvidelse eller kontraktion) på grund af trykeffekten. Dette er "kraftkilden" til trykmåling.
Transmissionsmekanisme: Forstærker små forskydninger
Deformationen af membranen er ekstremt lille. Det skal forstærkes gennem transmissionsmekanismer såsom plejlstænger og gear, før det kan drive viseren til at rotere. Denne proces ligner "håndtagsprincippet", der konverterer små trykændringer til synlig markørforskydning.
Indikationssystem: Visuelt viser trykværdier
Det inkluderer visere og urskiver. Skalaenhederne er for det meste KPa (kilopascal) eller MPa (megapascal, almindeligvis brugt til lavområdeanvendelser). Nogle specielle modeller kan også indikere enheder som f.eks. bar, hvilket letter læsningen i forskellige scenarier.
Skal og forbindelser
Den ydre skal beskytter de indre komponenter og tjener også funktionerne støv- og fugttæt; konnektorerne bruges til at forbinde den målte rørledning, hvorved mediumtrykket indføres i kapslen. Grænsefladespecifikationerne såsom (M20*1.5) skal matche pipelinen.

Materialevalg og anvendelsesscenarier
Materialet i membrantrykmåleren påvirker direkte dens korrosivitet, levetid og anvendelige miljø. Når man vælger det, skal man tage hensyn til det målte mediums egenskaber.
1. Membrankassemateriale:
Kobberlegering: Lav pris og god elasticitet, velegnet til måling af ikke-ætsende gasser (såsom luft, nitrogen) eller neutrale væsker.
Rustfrit stål: Udviser stærk korrosionsbestandighed og kan bruges til at måle medier med sporætsende stoffer (såsom let sure gasser, damp i fugtige omgivelser). Det er mere holdbart i kemiske industrier, kystområder mv.
2. Skalmateriale:
Almindelig kulstofstål: Overfladebehandlet med maling, lav pris, velegnet til tørre og ikke-korrosive indendørs miljøer.
Rustfrit stål: Højere beskyttelsesniveau, i stand til at modstå fugt, støv og milde ætsende gasser, velegnet til udendørs eller barske miljøer.
3. Tætningsmateriale:
Tætningen mellem samlingen og huset udføres normalt med nitrilgummi eller silikonegummi. Nitrilgummi har god oliebestandighed, mens silikonegummi er mere modstandsdygtig over for høje temperaturer. Valget af materiale kan foretages ud fra mediets temperatur og egenskaber.

Selvom kapseltrykmålere hovedsageligt bruges i "lavtryksfelter", er de uundværlige i industrier som gassikkerhed, miljøovervågning og fødevareforarbejdning. For at få mest muligt ud af deres værdi i den rigtige position er det nødvendigt at forstå deres modelbetydninger, forstå de strukturelle principper og vælge de passende materialer. Næste gang, når du køber, kan du henvise til denne guide for nemt at finde den passende model!
