Hvad er en membrantrykmåler, og hvordan virker den?

Membrantrykmålere bør være en type instrument, der bruges til at måle tryk, hvilket er forskelligt fra almindelige trykmålere. Almindelige trykmålere kan være af Bourdon-rørtypen, mens membrantyper kan bruge membraner til at isolere mediet, hvilket forhindrer korrosion eller væsker med høj viskositet i at påvirke målingen.

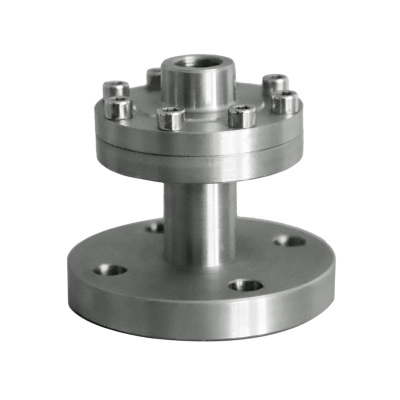

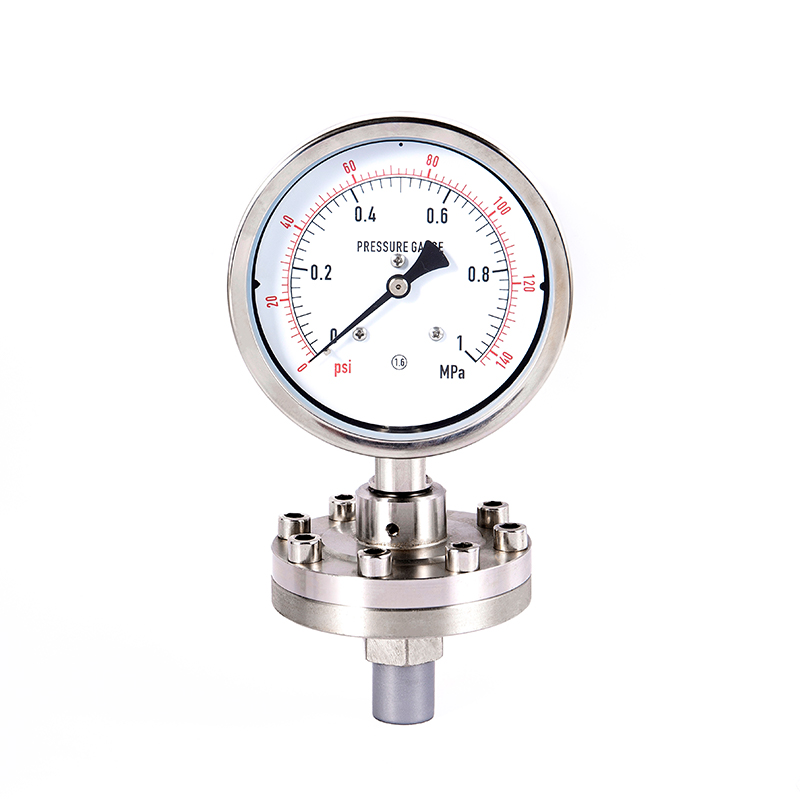

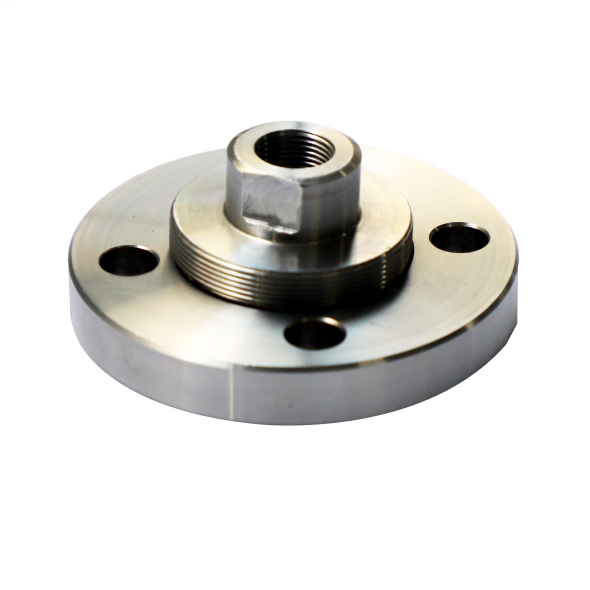

Membrantrykmåleren består af membran, forbindelseskomponenter og skiven (det interne Bourdon-rør) . Membranen fungerer som det følsomme element. Når tryk virker på membranen, vil den deformeres. Denne deformation vil blive overført til den indre mekaniske struktur, omdannet til bevægelsen af ​​viseren, og derved vise trykværdien. Derudover kan membrandelen også have flanger eller gevindforbindelser for at imødekomme forskellige installationskrav.

Med hensyn til arbejdsprincippet kan det opdeles i flere trin: Mellemtrykket virker på membranen, hvilket får membranen til at gennemgå elastisk deformation, som igen driver plejlstangen eller fjederrøret og andre transmissionsmekanismer til at omdanne deformationen til rotationen af ​​viseren, og derved viser trykaflæsningen på skiven. Det er nødvendigt at understrege membranens isoleringsfunktion for at undgå direkte kontakt mellem det målte medium og den indre mekanisme. Dette er velegnet til ætsende medier med høj viskositet eller let størknende.

Følsomt element:

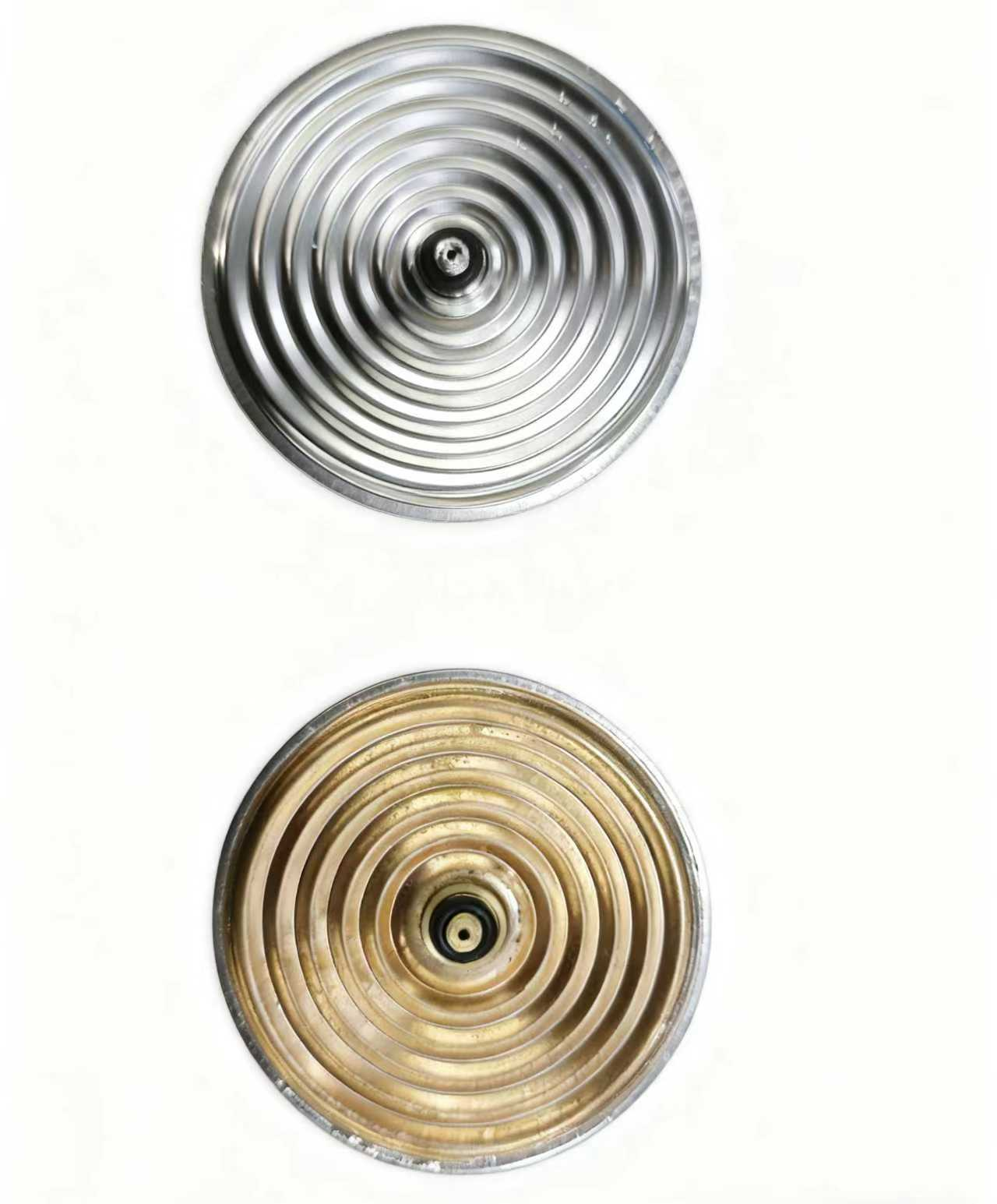

Membranpladen er normalt lavet af korrosionsbestandige metaller såsom rustfrit stål, tantal eller Hastelloy-legering, eller ikke-metalliske materialer såsom polytetrafluorethylen (PTFE) belægning. Dens tykkelse er kun 0,03 - 0,1 mm, og den kan undergå elastisk deformation under tryk.

Isoleringshulrum:

Membranen og instrumenthuset danner et forseglet hulrum, som er fyldt med lavviskositetsvæsker som silikoneolie og fluorolie som tryktransmissionsmedie. Påfyldningsvæsken skal have kemisk inerthed, et lavt frysepunkt og et højt kogepunkt for at tilpasse sig ekstreme temperaturmiljøer.

Transmissionsmekanisme:

Deformationen af membranen driver forbindelsesmekanismen eller kapillarsystemet inde i kammeret, overfører forskydningen til gearsættet og konverterer det i sidste ende til rotationen af viseren. Nogle modeller er udstyret med en temperaturkompensationsanordning, som kan eliminere indflydelsen af ​​miljøtemperaturforskelle på målingen.

Arbejdsproces:

Mellemtryk → Membrandeformation → Hydraulisk fyldningsledning → Mekanisk transmissionsforstærkning → Viseraflæsning

Typiske anvendelsesscenarier:

· Stærkt ætsende medier: såsom svovlsyre og flydende klorrørledninger (tantalmaterialemembraner PTFE-belægning skal vælges).

·Høje hygiejnekrav: Fødevaregodkendt påfyldningslinje for mejeriprodukter (ved hjælp af polerede membraner i rustfrit stål for at forhindre mikrobiel vækst).

· Højviskositetsvæske: Petroleumsasfaltlagertank (udstyret med kapillarforlængelse af membrantætningssystem).

Valg parametre:

Membrantrykmåleren udvider gennem sit innovative isolationsdesign grænsen for trykmåling til hårdt ætsende og yderst farlige arbejdsforhold. Med udviklingen af ​​nye materialer og intelligente sensorteknologier vil dette "fleksible til at overvinde stive" instrument fortsætte med at sikre en sikker og effektiv drift af moderne industrier. Korrekt valg og vedligeholdelse forlænger ikke kun instrumentets levetid, men giver også pålidelig dataunderstøttelse til produktionsprocesser.
